空间交错轴锥齿轮联动锁止传动结构

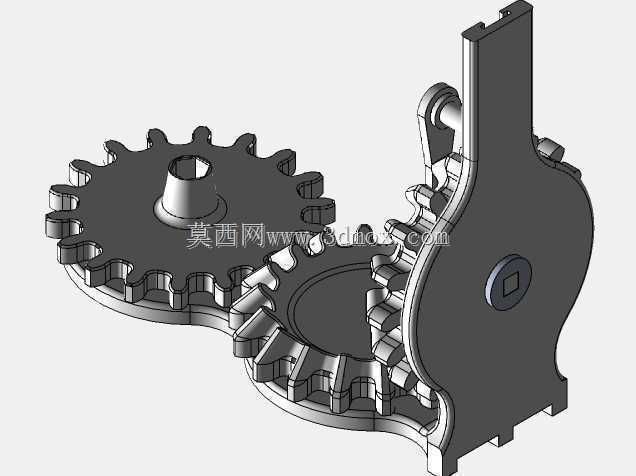

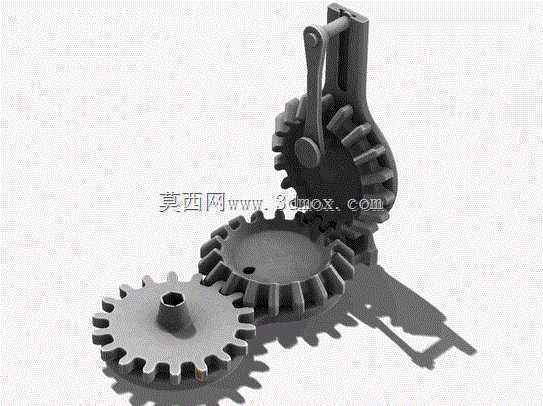

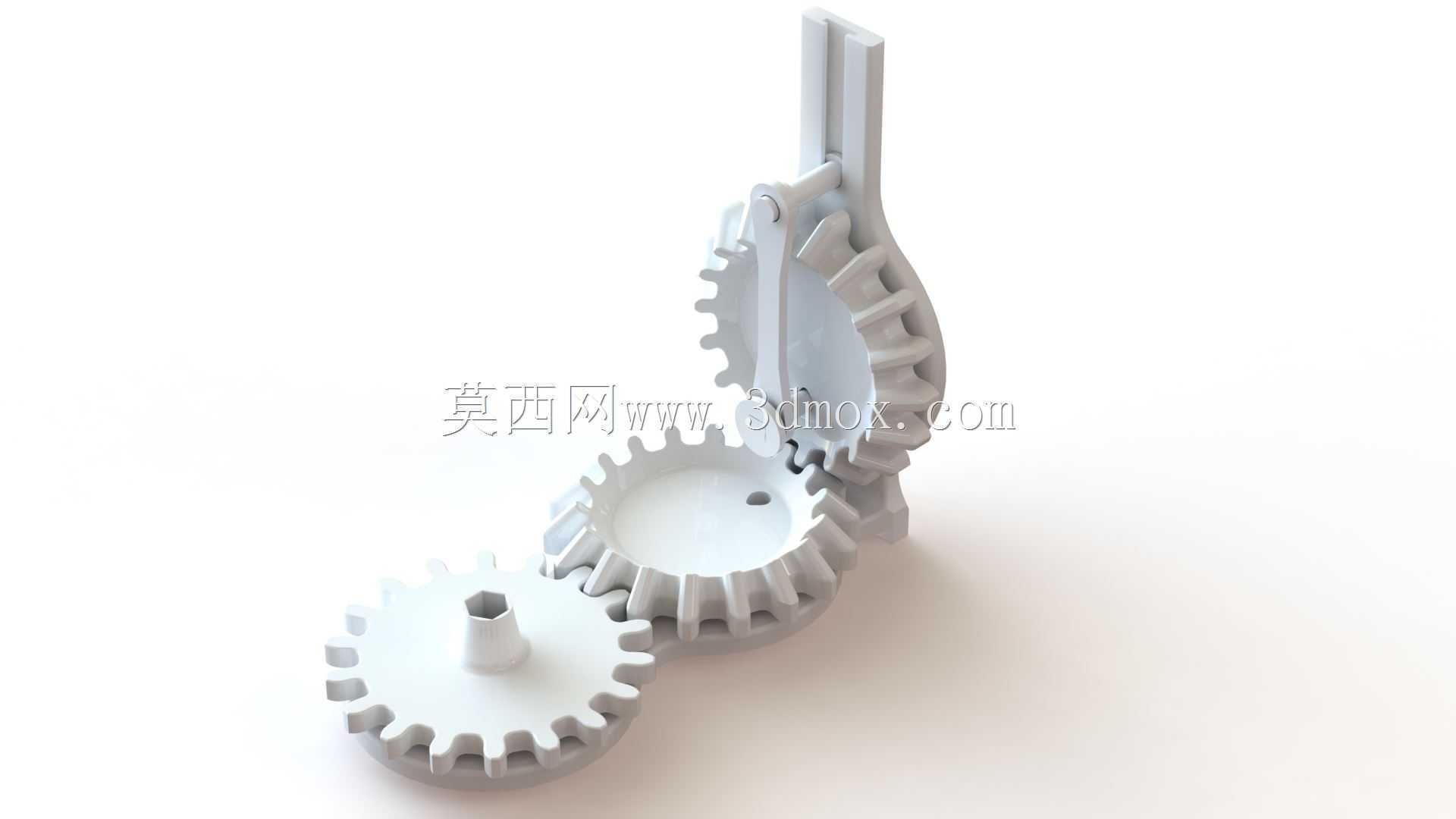

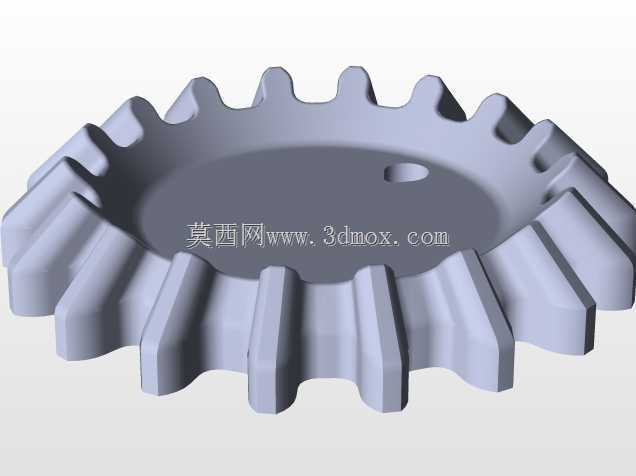

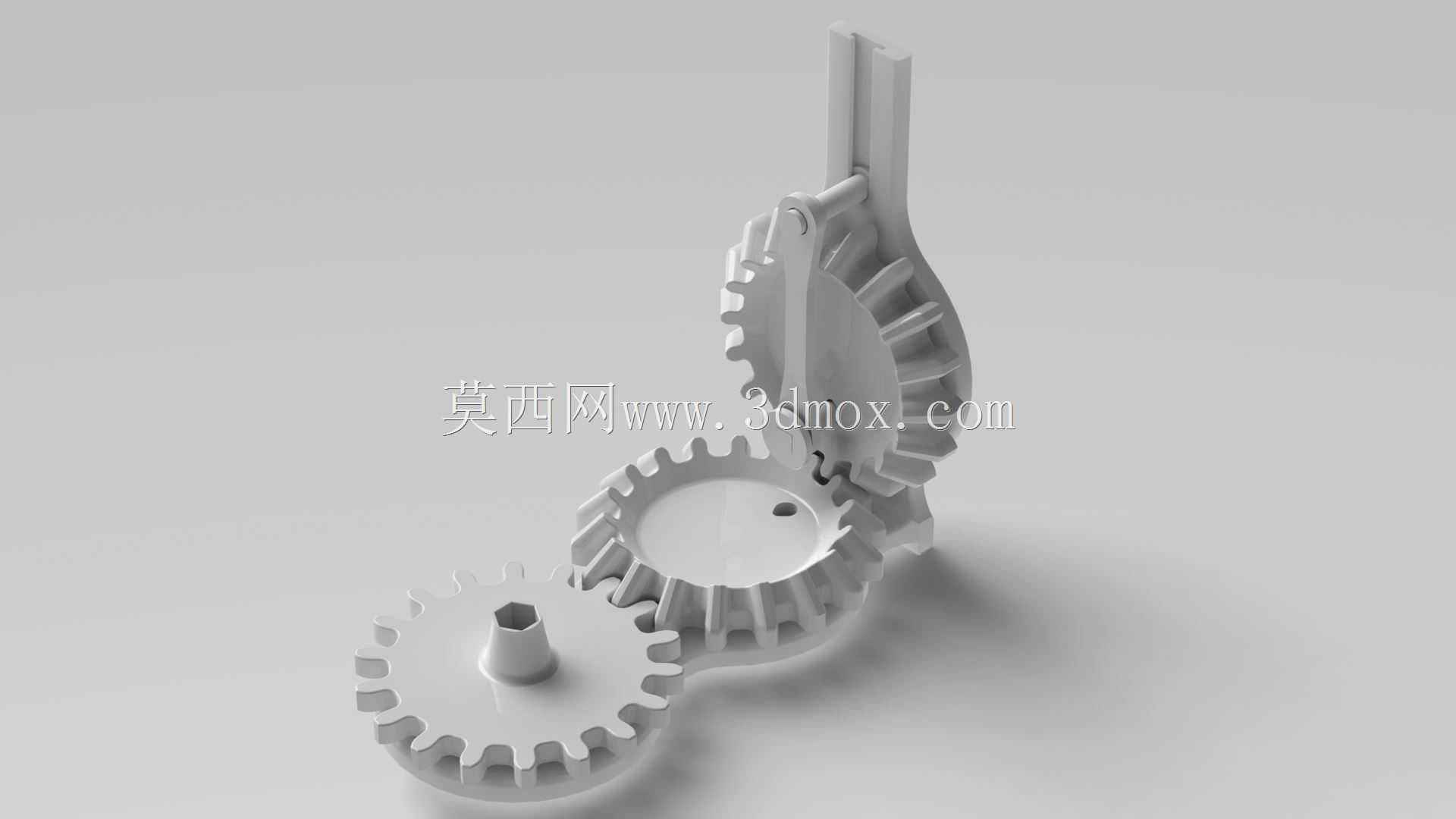

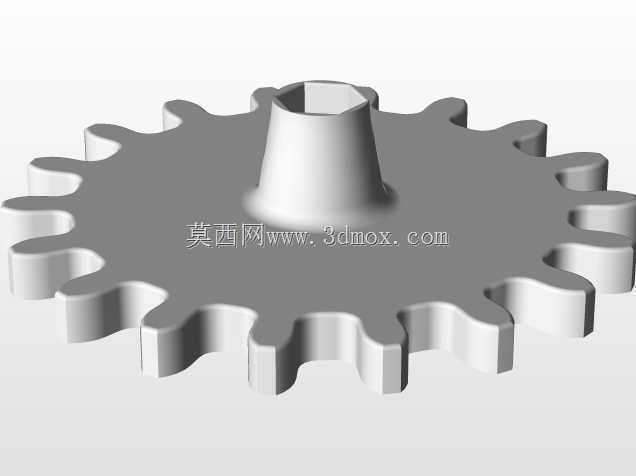

　　这套空间交错轴齿轮传动结构，采用水平面双圆柱齿轮、垂直面单锥齿轮的空间布局，实现垂直方向锁销的往复直线驱动，可直接适配小型手动锁止机构、桌面级教具演示、微型换挡机构的功能实现需求。在实际工程应用中，这类空间交错传动结构常被用于狭小安装空间内的动力换向传递，比如小型手持工具的锁止开关、简易机械装置的挡位切换模块、科普类机械教具的传动演示单元，不需要额外加装万向节或换向联轴器，仅通过齿轮齿形的啮合匹配就完成90度空间的动力转向，能大幅压缩机构的整体占用空间。从功能特性来看，整套结构包含底座、驱动齿轮、锁紧凸舌、挡位限位块、凸舌臂、上销、驱动臂多个独立零件，驱动齿轮输入旋转动力后，通过水平面啮合的圆柱齿轮将动力传递至垂直布置的锥齿轮副，

　　锥齿轮的旋转运动通过驱动臂转化为锁销的垂直直线位移，锁紧凸舌在运动过程中会与挡位块配合，实现两个固定挡位的锁止定位，避免传动过程中出现跳挡、位移偏差的问题，整套传动的啮合间隙控制在0.1mm以内，手动驱动时无明显卡滞或空程。设计过程中优先考虑了3D打印的工艺适配性，所有零件均做了拔模斜度处理，最小壁厚不小于1.2mm，齿根位置做了R0.3的圆角过渡，避免打印过程中出现齿部断裂、支撑难以去除的问题，零件之间的配合间隙预留0.2mm，适配FDM打印的成型精度，不需要二次打磨修整即可完成装配。安装边界方面，整套结构装配完成后最大外轮廓尺寸控制在80mm×60mm×75mm范围内，底座预留两个直径3mm的安装孔，孔距为45mm，

　　可直接通过M3螺丝固定在安装基板上，驱动齿轮的输入轴为直径6mm的D型轴，可直接适配标准手动旋钮或小型舵机的输出端，不需要额外加工连接轴套。垂直方向运动的锁销行程为12mm，锁止位置的定位精度可达0.2mm，能够满足小型机构的锁止定位需求，齿部采用渐开线齿形设计，重合度大于1.2，传动过程中啮合平稳，手动驱动时的阻力小于5N，不需要额外加装润滑结构即可顺畅运行。
