FDM设备XY轴打印精度校验测试块

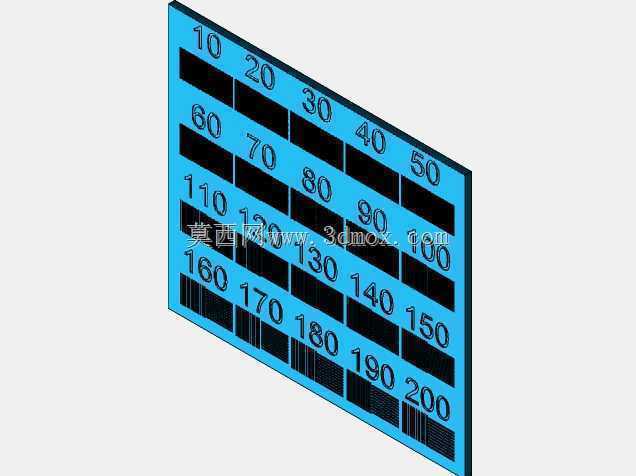

　　在桌面级FDM打印的日常生产与设备调试场景中，XY轴的实际成型分辨率是决定制件细节表现力的核心参数，很多时候设备标称的精度参数和实际成型效果存在偏差，仅靠厂家给出的参数无法完全匹配实际生产需求，这时候就需要专门的校验结构来完成实际精度的标定。这款测试结构的设计逻辑完全围绕FDM工艺的成型特性展开，没有设置超出常规FDM设备能力范围的极限结构，避免了测试过程中因为工艺本身局限导致的结果误判。整个测试块的基准外形为45×40×1毫米的薄片状结构，薄型设计既可以减少打印耗材的消耗，也能缩短单次测试的打印时长，不需要长时间等待就能拿到测试结果，很适合设备调试阶段的快速反复验证。核心测试区域集中在中部4×4毫米的正方形范围内，

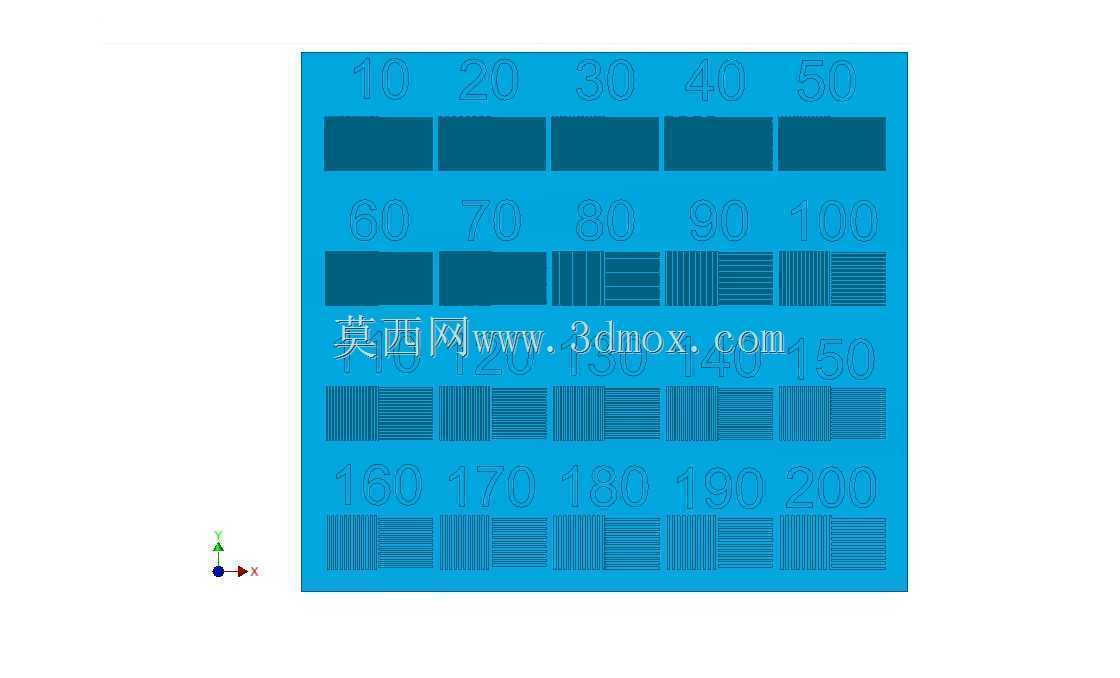

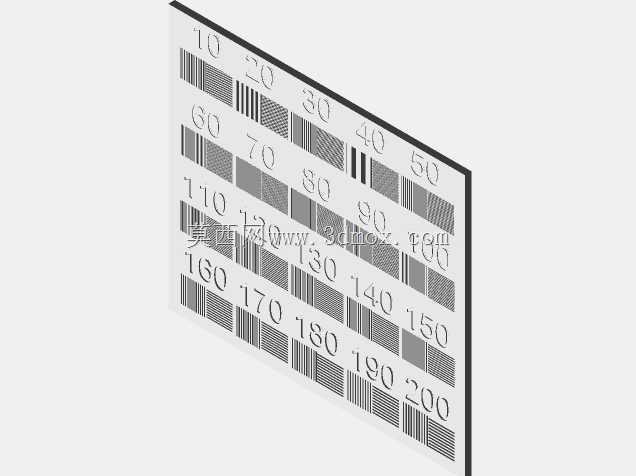

　　这里排布了从10μm到200μm梯度变化的插槽与台阶结构，其中200μm间距的结构有20组，10μm间距的细密结构有400组，梯度覆盖了常规桌面级FDM设备从入门到高精度档位的全部分辨率区间。实际使用时，打印完成的测试块不需要复杂的专业检测设备，搭配普通的光学显微镜搭配开源图像分析工具，就能清晰分辨出设备能够稳定成型的最小结构尺寸，快速判断XY轴的皮带张紧度、步进电机细分参数、挤出量校准是否处于合理区间。不同于通用的全维度测试模型，这款测试块专门针对XY平面的成型精度设计，排除了Z轴层厚、翘曲变形等其他因素的干扰，测试结果可以直接对应XY轴的运动精度，不管是新设备组装完成后的首次精度标定，还是设备长期使用后更换皮带、

　　调整导轨后的性能复核，甚至是不同耗材、不同打印温度参数下的成型精度对比，都能通过这个测试块拿到直观可量化的结果。需要注意的是，这个测试结构本身是为1:1打印比例设计的，如果打印时缩放比例超过2倍，细密结构的实际尺寸会超出常规FDM设备的喷嘴成型能力，导致测试结果失去参考价值，导入建模软件时需要注意单位设置为毫米，避免尺寸缩放带来的测试误差。
