桌面级FDM打印机镰刀式长丝导向结构

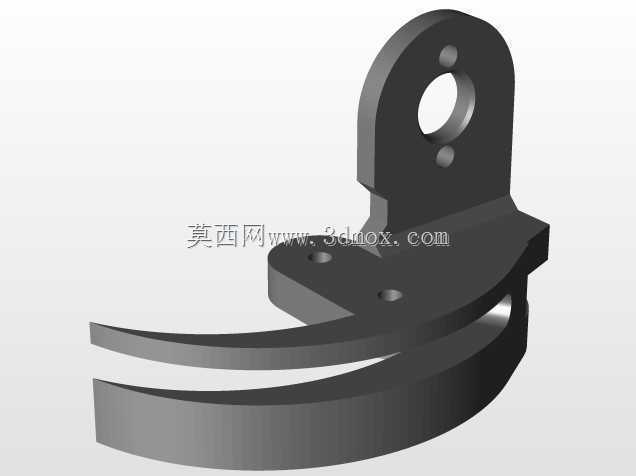

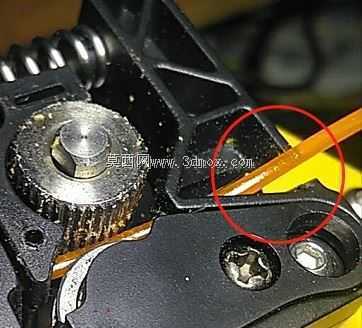

　　该导向结构针对桌面级长丝熔融沉积打印设备的挤出端送丝痛点设计，主要适配采用铝型材框架、挤出机裁剪器外置的入门级桌面打印设备，解决长距离送丝过程中丝材受力偏斜、送丝阻力波动、裁剪器受力断裂的常见现场问题。在实际打印作业场景中，这类入门设备的挤出机夹子原本仅适配短距离垂直送丝工况，当设备采用马拉松式连续大尺寸打印作业时，丝材从料架引出后进入挤出机的路径存在偏角，长丝拉动方向与夹子夹持方向不垂直，持续的侧向力会反复作用在裁剪器薄壁结构上，最终导致裁剪器断裂，直接中断打印流程，这类故障在大尺寸模型连续打印作业中的出现概率极高。该导向结构的核心设计思路是在挤出机进料端上方搭建连续平滑的丝材导向路径，

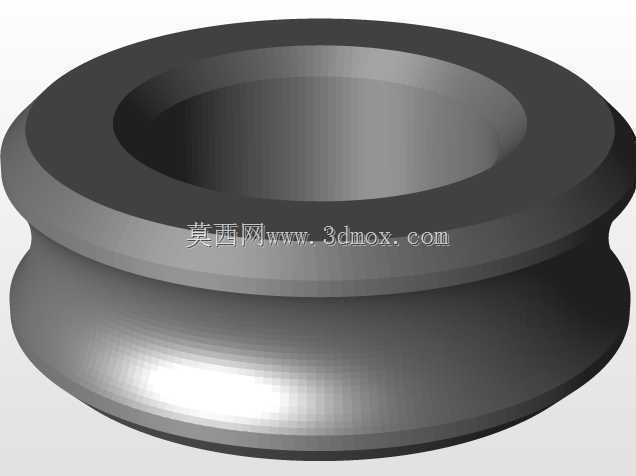

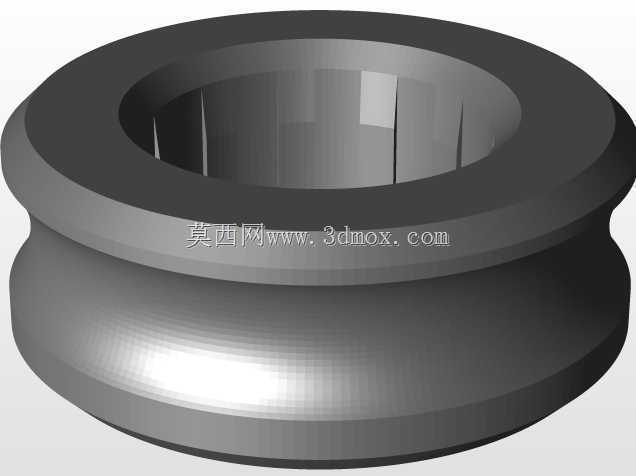

　　将料架引出的长丝通过导向结构约束为垂直进入挤出机夹子的方向，消除丝材对夹子与裁剪器的侧向分力，从受力根源上降低裁剪器的断裂风险。结构主体采用镰刀形导板造型，导向面做圆弧过渡处理，避免丝材行进过程中出现锐角剐蹭，减少送丝阻力的波动；导板上集成轴承安装位，采用小尺寸深沟球轴承作为滚动导向元件，将丝材与导向件的滑动摩擦转换为滚动摩擦，进一步降低送丝阻力，同时避免丝材表面被剐蹭产生碎屑，减少喷嘴堵塞的概率。安装边界上，该结构直接适配挤出机平台的现有安装孔位，无需对原有挤出机结构做破坏性改装，通过标准紧固件即可完成固定，安装时需保证导向槽的中心线与挤出机进料孔中心线重合，导向面与丝材的接触间隙控制在0.2mm以内，

　　既保证丝材不会从导向槽中脱出，又不会因为间隙过小增加送丝阻力。结构设计过程中针对不同的螺母厚度做了适配调整，预留了垫圈的安装空间，可根据实际装配公差选择合适厚度的垫圈调整导向间隙；导板顶部做了切分处理，降低丝材压入导向槽时的层裂风险，若用户有进一步减重需求，也可将分体的导向片做合并处理，不会影响导向精度。实际使用中，该结构可将长丝送丝方向的偏角控制在2°以内，大幅降低连续打印过程中裁剪器的受力载荷，同时减少送丝阻力波动带来的出丝不均问题，提升大尺寸模型连续打印的成品率，适配1.75mm直径的常规打印长丝，可覆盖PLA、ABS、PETG等常用耗材的送丝导向需求。
