卡通风格内河观光小型游船结构设计

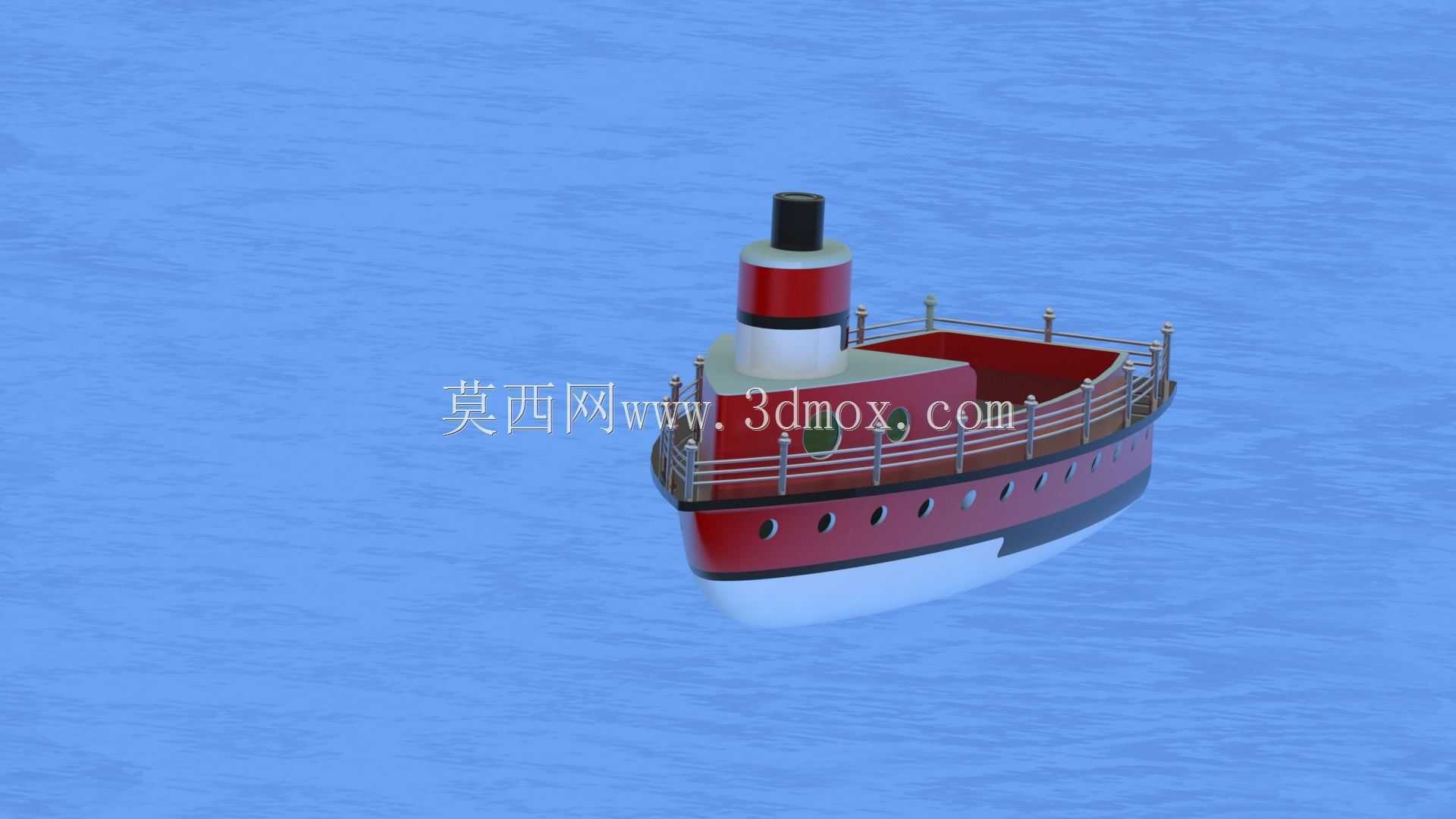

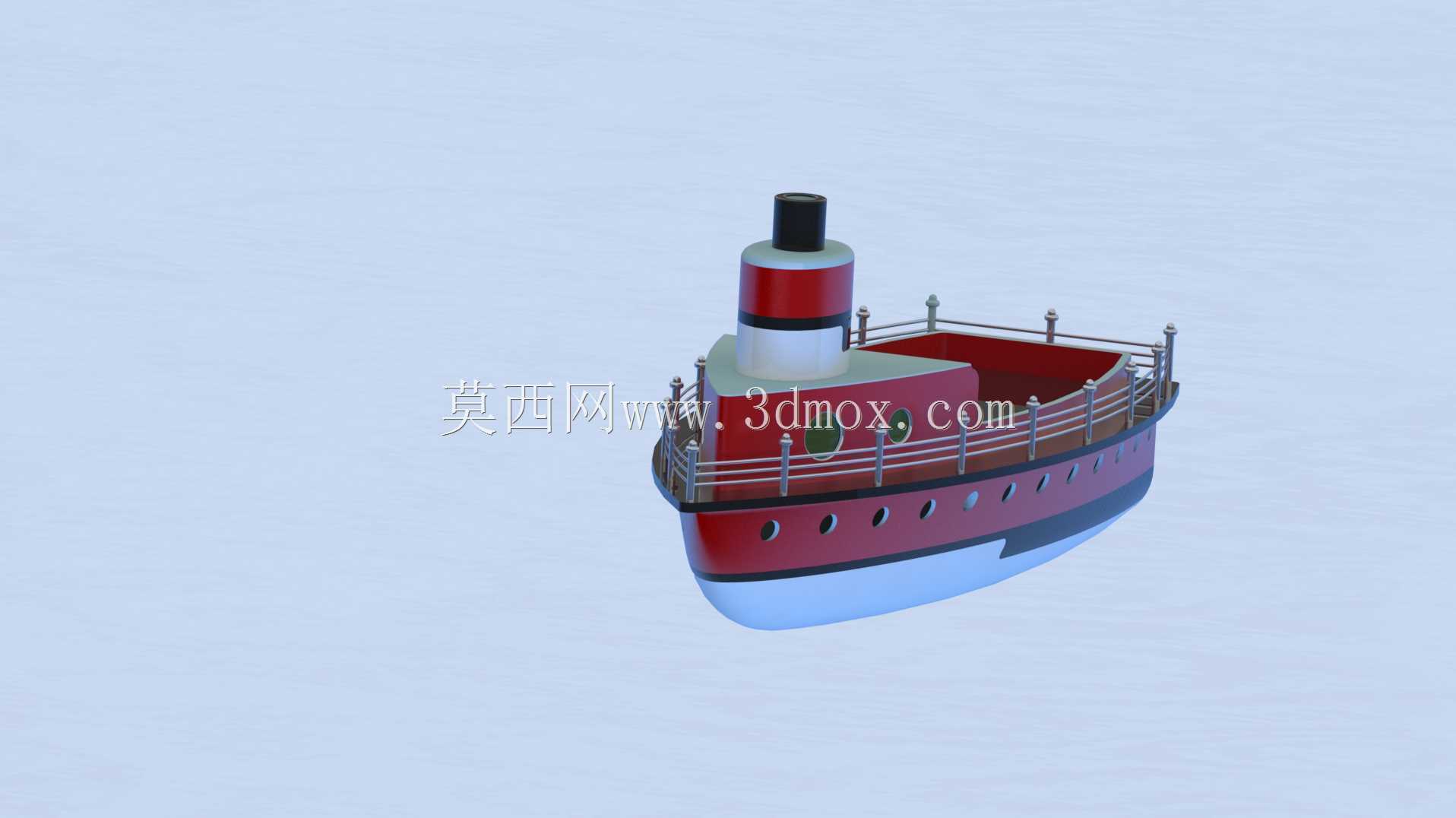

　　这款小型船舶的三维结构设计，主要面向城市内河观光、滨水景区短程接驳、水上主题乐园体验项目的应用场景，整体采用卡通化的圆润造型，弱化了传统钢制船舶的硬朗棱角，既适配文旅场景的视觉亲和力需求，也能在实际使用中降低人员磕碰的安全风险。从实际用途出发，该船型额定载员控制在6-8人，主要承担1-2公里范围内的水上短途客运、休闲体验功能，不具备远海航行能力，设计阶段就将航行水域限定为水流平缓、浪高不超过0.3米的封闭或半封闭内水区域。

　　在功能特性设计上，船体采用单底单甲板的横骨架式结构，舷侧设置高度0.8米的一体式金属栏杆，栏杆立柱间距控制在0.4米以内，完全符合内河小型客船的人员防护规范；船中位置设置的烟囱结构并非传统动力船舶的排烟通道，而是集成了航行信号灯、应急照明模块的功能舱，同时作为船体视觉标识的核心部件，红黑白三色的分段涂装也能提升船舶在水面的辨识度，方便岸基调度人员远距离观测船舶位置。船体下部的水线部分采用白色耐水涂层，水线以上的船舷主体为正红色涂装，上层甲板区域采用暗红色防滑纹理设计，既满足视觉设计的统一性，也能提升甲板面的摩擦系数，避免人员在湿滑状态下摔倒。

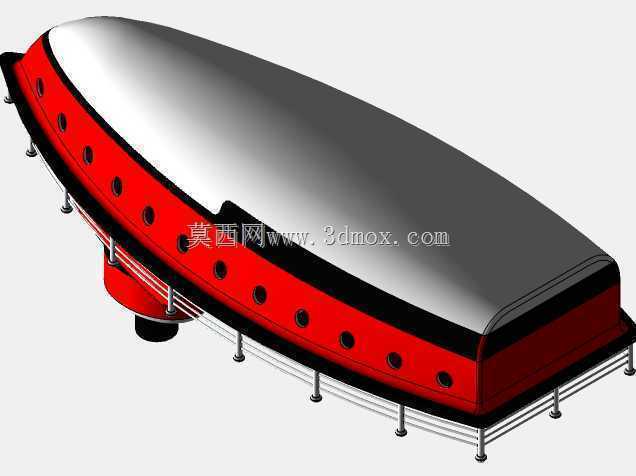

　　设计思路上，整体优先考虑了模块化生产的可行性，船体外壳被拆分为船首、船中、船尾三个独立分段，各分段之间采用法兰螺栓连接，生产阶段可分别完成玻璃钢糊制、涂装后再总装，能有效降低模具成本，也方便后期运输过程中的拆分转运。外形尺寸方面，船体总长度控制在4.2米，总宽度1.6米，型深0.7米，设计吃水深度0.25米，空载排水量约0.8吨，满载排水量控制在1.4吨以内，安装边界适配绝大多数景区现有浮动码头的靠泊尺寸，不需要对现有码头设施进行改造即可完成停靠。船舷侧均匀开设的12个圆形舷窗为装饰性结构，不具备开启功能，主要作用是呼应卡通船舶的视觉风格，同时也能在一定程度上降低舷侧板材的视觉厚重感。动力系统预留了电动舷外机的安装位，安装位置位于船尾封板中心处，预留安装孔的尺寸适配功率5千瓦以内的标准电动推进器，供电电池组设计放置在船底中部的压载舱内，既可以降低整船重心提升航行稳定性，也能平衡船首、船尾的重量分布，避免航行过程中出现埋首或尾倾的问题。甲板面的功能分区也做了明确划分，船首区域为观景站立区，船中区域设置可拆卸式长条座椅，船尾区域为驾驶操作区，各区域之间没有设置硬质隔断，可根据运营需求灵活调整布局，比如在非客运时段拆除座椅后，可承担小型水上活动的平台功能。
