平头半入耳有线耳塞结构设计方案

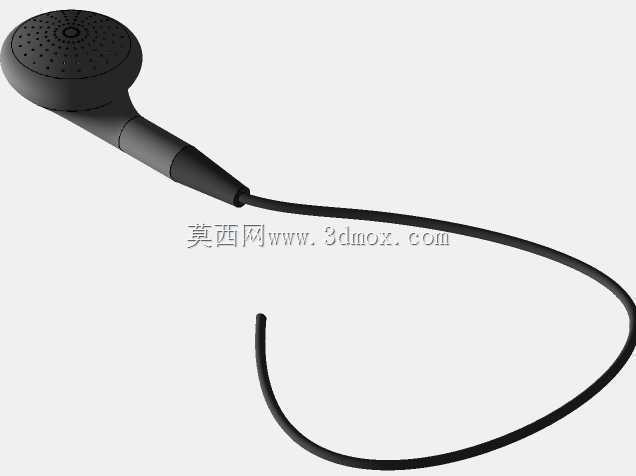

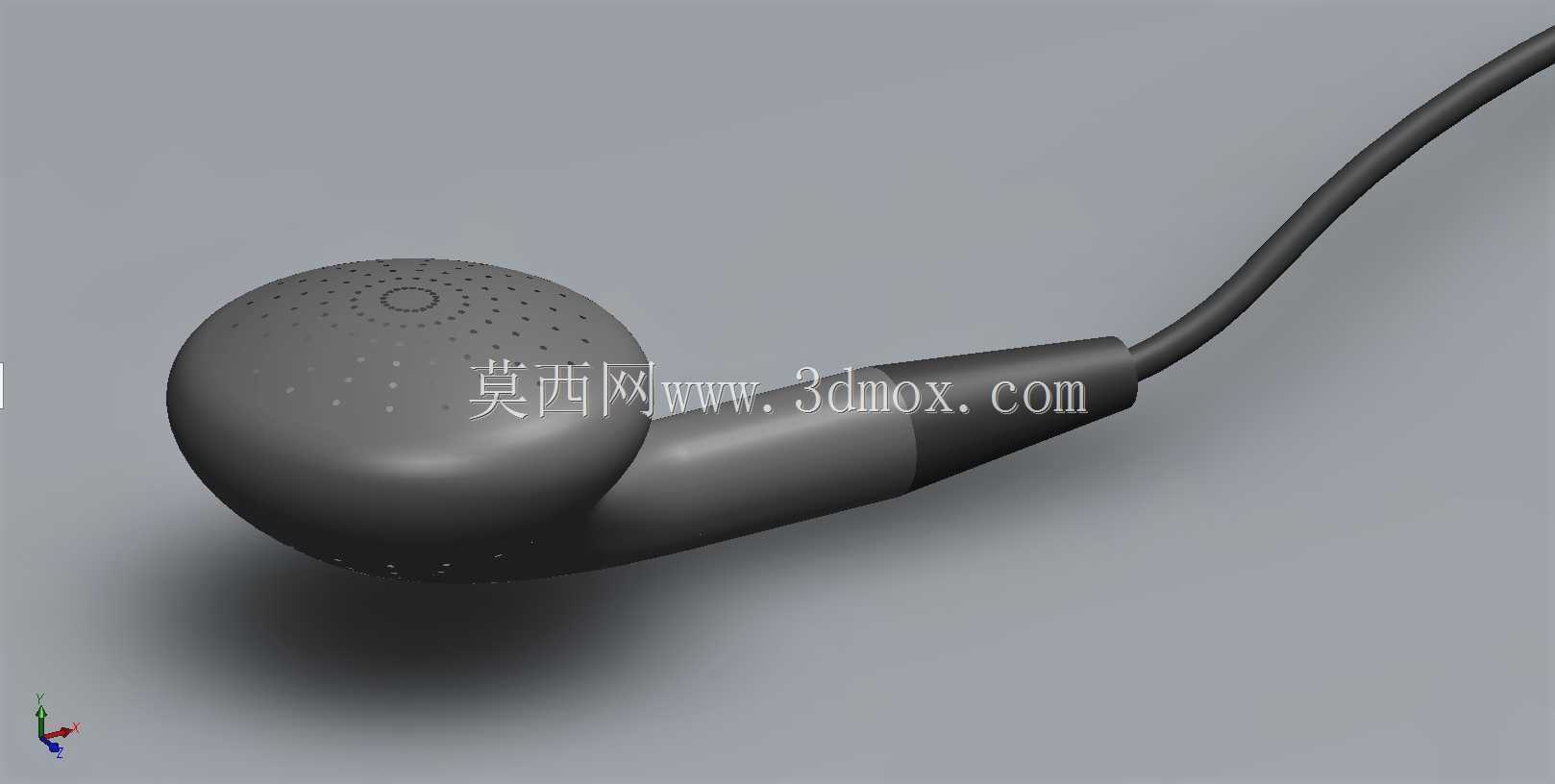

　　日常消费级音频外设的结构设计中，平头半入耳耳塞的建模需要兼顾佩戴贴合度、声学传导路径与线材抗弯折性能，不能只追求外观曲面的顺滑度。这类耳塞的核心应用场景覆盖日常通勤音频播放、语音通话拾音、移动设备音频输出等民用消费场景，结构设计的合理性直接影响长时间佩戴的舒适度与音频输出的稳定性。从结构拆分来看，耳塞的出声面采用密集微孔阵列设计，微孔的排布需要避开耳道直接接触的区域，既保证声音传导的扩散角度，又能阻挡耳道分泌物进入腔体内部，微孔的孔径统一控制在0.3mm左右，孔间距保持均匀，避免出现局部声阻异常的问题。耳塞腔体采用类水滴的流线型曲面，曲面弧度贴合耳甲腔的生理轮廓，腔体边缘做R0.8mm的圆角过渡，没有尖锐棱角，

　　避免长时间佩戴压迫耳内软组织造成不适感，腔体的整体尺寸控制在16mm直径范围内，适配绝大多数成年人的耳甲腔尺寸，不会出现腔体过大卡滞或者过小容易滑落的问题。腔体与线材的衔接位置采用锥形软胶过渡结构，软胶段长度设置为8mm，从腔体尾部的5mm直径逐步收窄到线材的2mm直径，这个结构的核心作用是分散线材弯折时的应力，避免线材在根部反复弯折出现铜丝断裂、外皮开裂的问题，日常使用中拉扯线材时，应力会沿着锥形软胶逐步分散，不会集中在衔接的硬胶位置。线材部分采用柔性TPU材质建模，线材的弯曲半径预留了最小5mm的冗余量，模拟日常使用中自然垂落、绕线收纳的弯曲状态，不会出现线材弯折死折的情况，线材内部的铜丝排布在建模时也预留了绞线的空间，

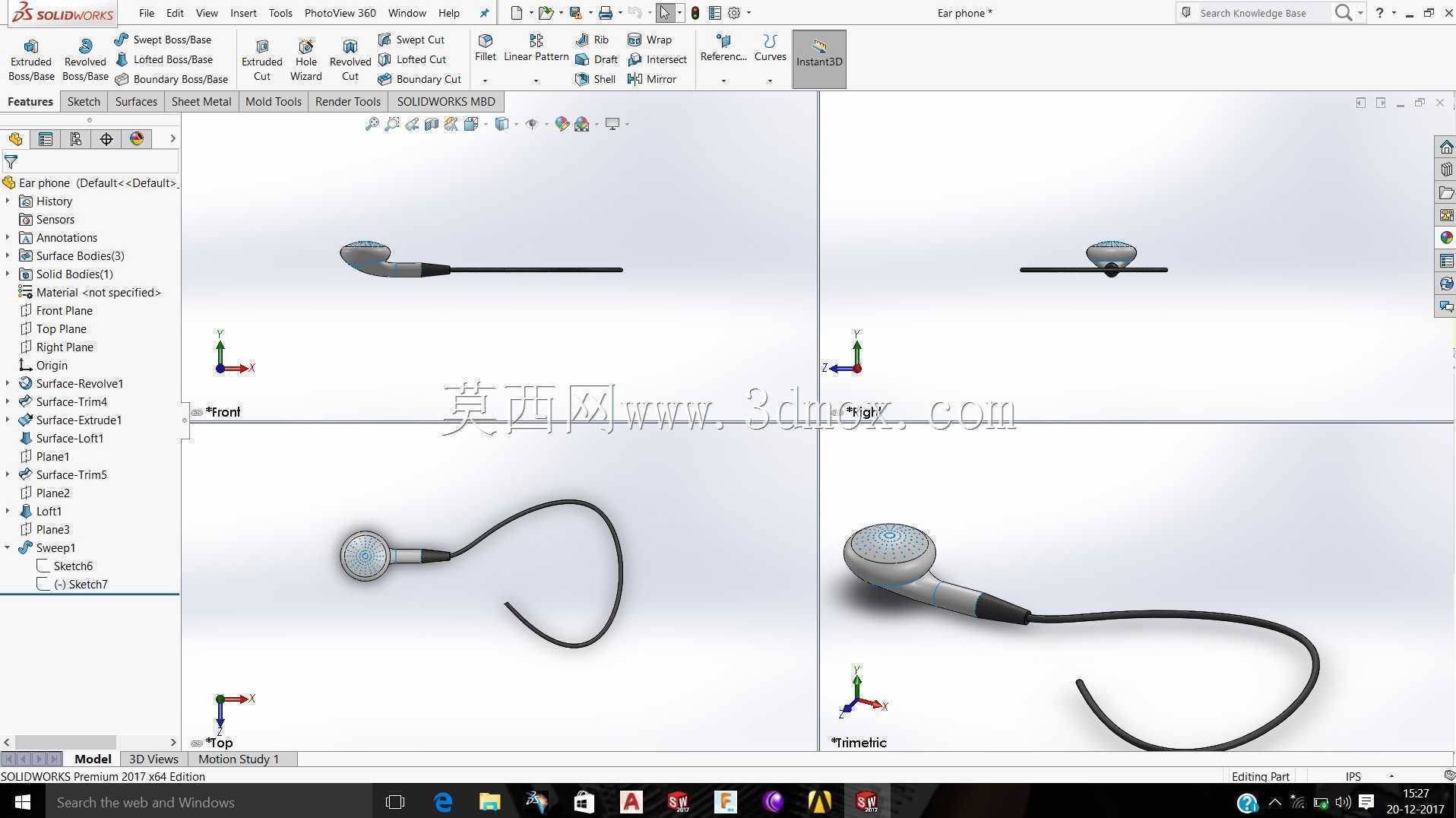

　　保证线材弯曲时内部导体不会出现过度拉伸。建模过程中先构建腔体的基础曲面，通过曲率连续的曲面搭接保证外表面的顺滑度，没有曲面褶皱或者曲率突变的位置，之后拆分出声孔阵列、尾部衔接结构、软胶过渡段、线材四个独立的结构部分，每个部分的装配间隙预留0.1mm的公差，保证实际生产中各部件可以顺利组装。出声孔的内侧预留了防尘网的安装槽位，槽深0.2mm，直径比出声面的微孔区域大1mm，方便防尘网的粘贴固定，不会出现防尘网偏移堵塞出声孔的问题。腔体内部的结构预留了扬声器单元的安装空间，单元安装位的尺寸匹配常用的10mm动圈单元，腔体壁厚控制在1.2mm，既保证外壳的结构强度，不会因为轻微挤压出现变形，又能控制整体重量，单只耳塞的重量控制在5g以内，

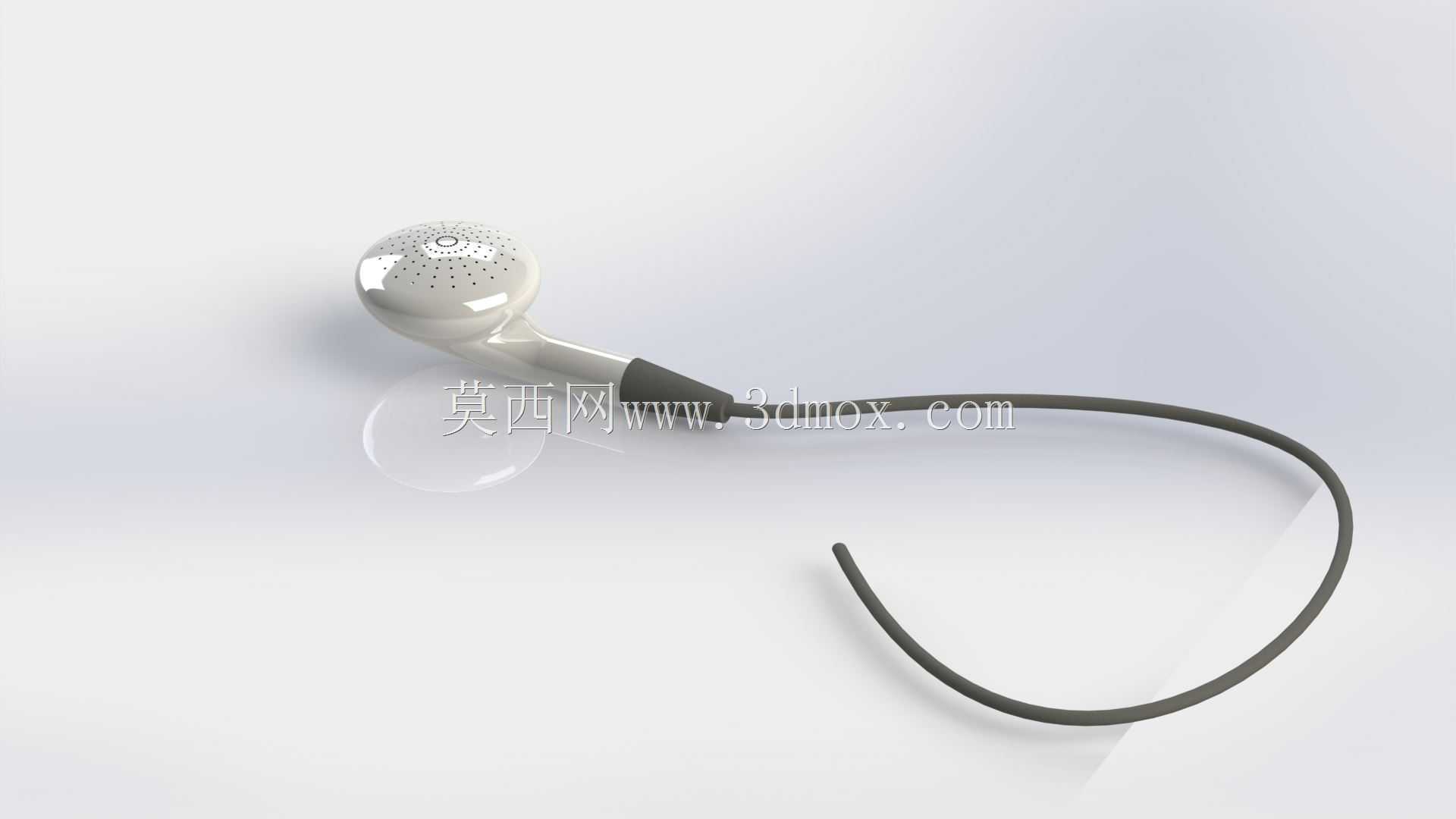

　　减少长时间佩戴的坠重感。这类耳塞的安装边界需要注意，尾部的线材衔接处需要做限位结构，避免线材被拉扯时直接扯动内部的扬声器接线，软胶过渡段和硬胶腔体的结合位置做环形卡扣结构，保证软胶部分不会因为反复拉扯出现脱落。在表面处理的模拟上，腔体外壳采用高光抛光的质感，软胶部分采用哑光磨砂质感，两种材质的视觉区分明确，也符合实际产品的触感需求，高光外壳不容易残留指纹，哑光软胶接触皮肤时不会有粘腻的不适感。
