带独立开关多插孔民用排插结构设计

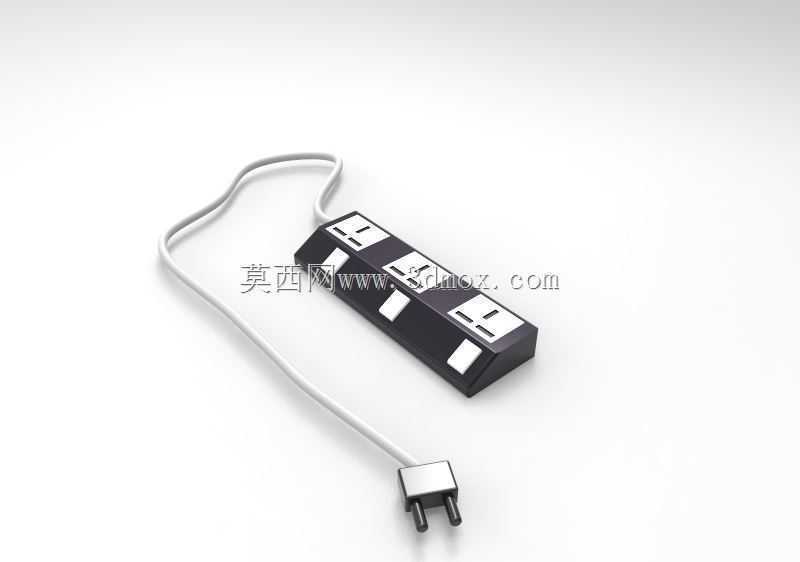

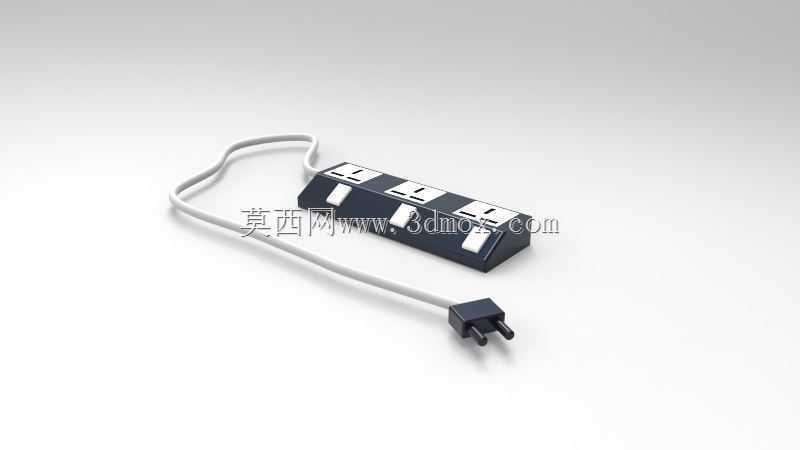

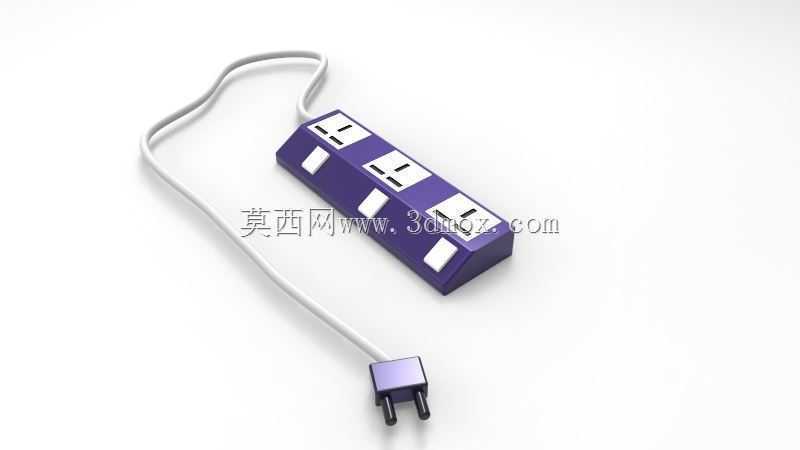

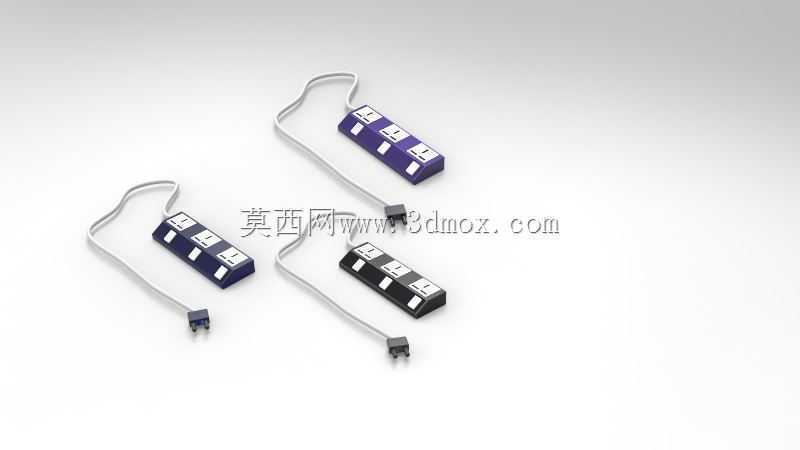

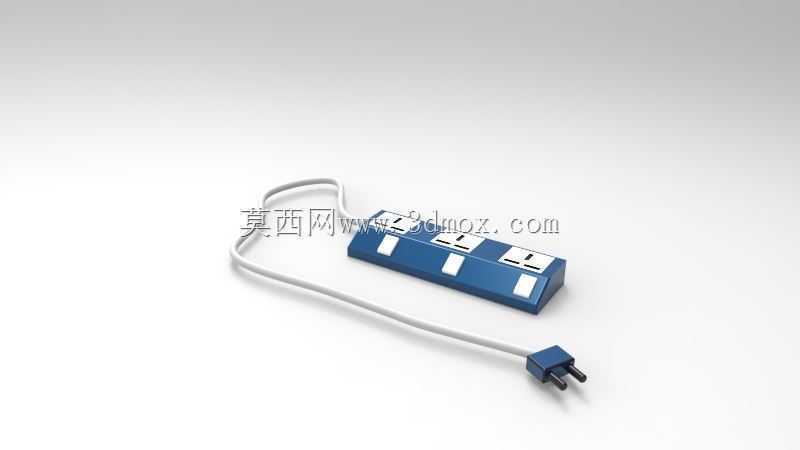

　　日常民用及办公场景里，多插孔排插是解决墙面固定插座数量不足、用电设备取电位置受限的核心电气配件，这款带独立分控开关的多插孔排插，在结构设计阶段就充分考虑了不同场景的使用边界。从实际使用需求出发，排插本体采用长条式扁平化布局，整体宽度控制在60mm以内，长度根据插孔数量做适配，单排三插孔位的版本总长度控制在220mm左右，厚度不超过35mm，既可以平稳放置在桌面、地面，也能适配多数办公桌穿线盒、墙面理线架的安装尺寸，不会出现卡滞无法嵌入的问题。每个插孔位对应独立的翘板式开关，开关按键突出本体表面2mm，按压行程1.5mm，触发反馈清晰，用户可以单独控制对应插孔的通断，不需要频繁插拔设备插头，

　　也避免了总控开关关闭后所有设备同时断电的不便，尤其适合办公场景下电脑、显示器、打印机等设备分别管控用电的需求。插孔布局上，每个三孔+两孔的组合插孔间距预留了42mm的空间，足够容纳大尺寸的电源适配器插头，不会出现相邻插头互相遮挡、挤占插孔位置的情况，这一点是很多低价排插设计时容易忽略的细节——不少排插为了压缩整体长度缩小插孔间距，实际使用时相邻插孔无法同时插入适配器，造成插孔资源浪费。进线端采用一体化应力释放结构，电源线与本体连接处做了加长的橡胶护套，弯折角度可以达到180度，反复弯折也不会出现线芯断裂的问题，电源线长度常规配置1.8m，足够覆盖桌面到墙面插座的常规距离，插头采用扁型两插设计，厚度控制在12mm以内，

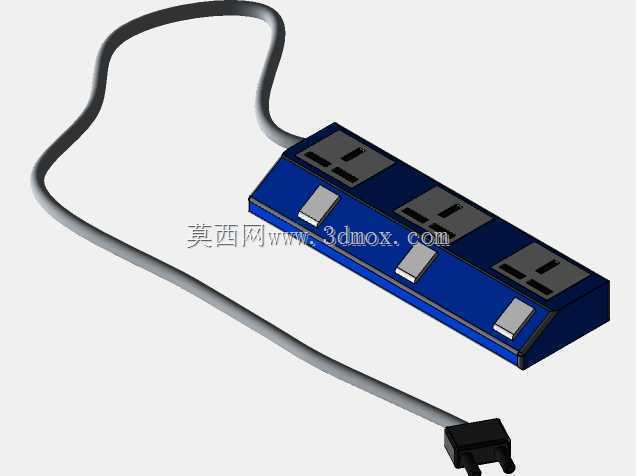

　　插入墙面插座后不会突出过多，也不会遮挡相邻的墙面插座。内部结构设计上，载流铜件采用一体化冲压成型的磷青铜构件，铜件厚度0.6mm，每个插孔的接触弹片做了圆弧收口处理，插头插入时接触面积更大，接触电阻更小，长时间满负载运行也不会出现过热发烫的问题，外壳采用阻燃ABS材质，阻燃等级达到V0级，即使内部出现异常打火也不会引燃外壳，满足电气安全的基本要求。这款排插的三维建模过程中，对每个零件的配合公差都做了精准设定，开关按键与外壳开孔的单边间隙控制在0.2mm，既保证按键按压顺畅无卡滞，也不会出现缝隙过大进灰的问题，插孔的保护门结构做了联动设计，只有两孔和三孔的插脚同时受力时才能打开保护门，避免儿童误触单极金属件引发触电风险，这一结构在建模时对弹簧力值、保护门转动角度都做了模拟验证，确保实际装配后保护门的触发力度符合安全标准。
