杠杆毂机械传动连接构件结构设计

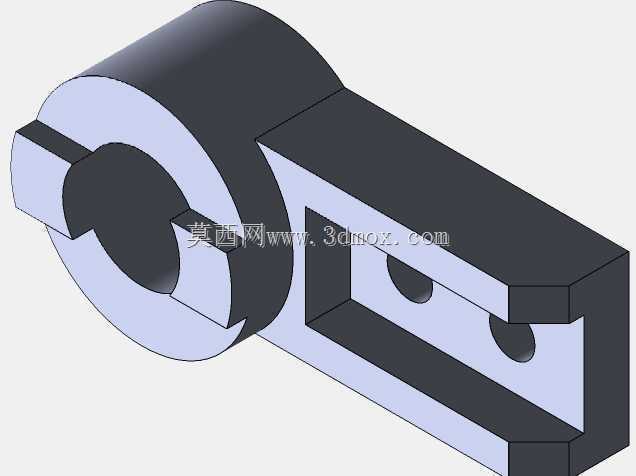

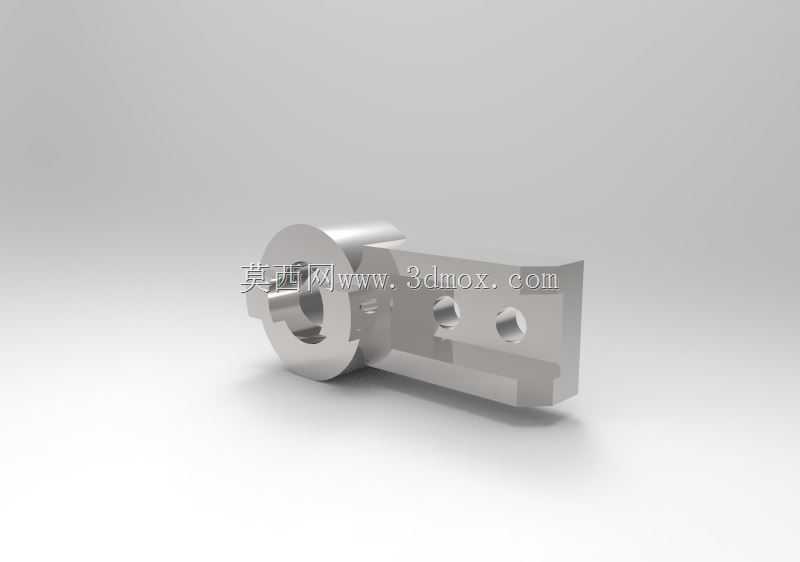

　　在各类需要实现摆动传动、力矩传递的机械设备中，杠杆毂是承担杠杆组件与转轴之间连接定位的核心受力零件，常见于轻工自动化输送线的摆臂机构、小型机床的进给操纵组件、纺织机械的张力调节摆杆结构，以及部分专用工装的夹紧联动机构中，其结构可靠性直接决定整套杠杆传动副的动作精度与服役寿命。从结构设计逻辑来看，该零件采用一体化铣削成型的结构方案，主体设置带键槽的轴孔结构，用于与配套传动轴实现周向固定，可传递额定范围内的扭转力矩，避免传动过程中出现相对滑动导致的动作滞后。零件一侧延伸出带两个同轴安装孔的平板连接臂，用于通过销轴或紧固螺栓与外部杠杆杆件实现刚性连接，连接臂的平面度与安装孔的位置公差经过严格控制，可保证装配后杠杆动作无卡滞、无偏摆。

　　轴孔端设置的凸台结构可实现轴向定位，装配时与轴肩、挡圈配合即可完成零件在轴系上的轴向固定，无需额外设计复杂的定位结构，有效简化了整套轴系的装配流程。从安装边界来看，该零件的轴孔直径、连接臂长度、安装孔间距均按照常规通用传动副的尺寸系列设计，可适配多数同规格的标准传动轴与杠杆杆件，安装时无需对周边配套结构做大幅修改，替换性较强。零件整体采用等强度设计思路，在轴孔与连接臂的过渡位置设置了合理的圆角结构，可有效降低应力集中系数，避免在频繁承受交变摆动载荷时出现根部断裂的问题。连接臂上的安装孔采用沉孔设计，装配时螺栓头部可完全沉入沉孔内，不会突出零件表面，避免动作过程中与周边结构发生运动干涉。在实际工况中，该零件可承受频繁的往复摆动载荷，

　　表面经过相应的表面处理后可具备一定的耐磨与防锈能力，适配多数常规工业车间的工作环境。建模过程中对所有配合面的公差、形位公差均做了对应标注，可直接用于后续的工程图输出与加工生产，结构细节完全符合机械加工的工艺要求，不存在无法加工的倒扣或薄壁结构，常规的铣削、钻削工序即可完成全部加工流程，加工成本可控，适合批量生产应用。
