机械设备用铰接式铰链座结构设计

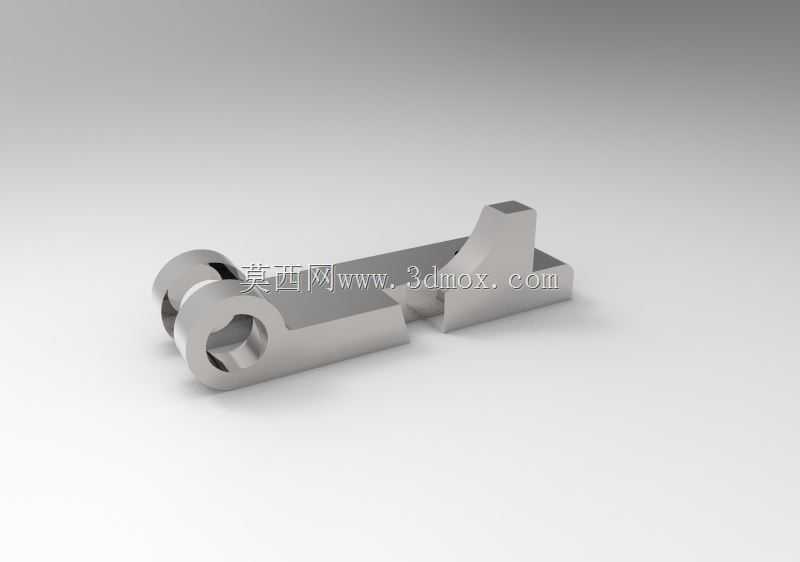

　　在各类工业设备的铰接传动场景中，铰链座是承担转动副承载、限位与连接功能的核心基础零件，常见于自动化生产线的翻转工位、工装夹具的开合机构、物流设备的活动门组以及小型工程机械的连杆传动系统中，其结构合理性直接决定了铰接部位的转动顺畅度、负载耐受能力与长期运行可靠性。这款铰链座采用一体化切削成型的结构设计，主体分为同轴铰接孔段与定位支撑段两个功能区域，铰接孔段设置有同轴贯通的双圆孔结构，孔壁预留了足够的壁厚余量，既可以适配标准圆柱销完成铰接副装配，也能根据实际工况需求加装自润滑衬套，降低转动过程中的摩擦损耗，避免长期往复转动出现的孔位磨损失圆问题。支撑段采用阶梯式的异形截面设计，底部设置有平整的安装贴合面，

　　可通过螺栓紧固完成与设备基体的刚性连接，侧面的凸起挡边结构可在铰接件转动到极限角度时提供硬限位，避免转动超程造成的机构碰撞损坏。从设计思路来看，这款铰链座在建模阶段就充分考虑了实际装配的公差匹配问题，铰接孔的同轴度、安装面的平面度都预留了合理的形位公差冗余，既不会因为公差过严提升加工难度，也不会因为公差过松导致铰接副出现晃动间隙。整体外形的安装边界经过优化，铰接孔中心到安装底面的高度、支撑段的整体长度与宽度尺寸都适配常规小型铰接机构的安装空间，不需要额外对设备基体进行扩孔或切削改造就能完成装配。零件的转角位置全部设置了工艺圆角，既可以消除切削加工过程中的应力集中问题，提升零件的抗冲击负载能力，

　　也能避免装配过程中尖锐边角对操作人员造成划伤。在实际应用中，这类铰链座可承受径向与轴向的复合负载，铰接部位的转动阻尼均匀，不会出现卡滞或旷量问题，适配多类需要往复转动的机械连接场景，不管是用于固定工位的工装夹具，还是移动设备上的活动连接结构，都能稳定发挥连接与支撑作用。建模过程中对零件的壁厚进行了均匀化处理，避免出现壁厚突变导致的热处理变形问题，同时也在非受力区域做了合理的减重设计，在保证整体结构强度的前提下尽可能降低零件自重，减少设备整体的无效负载。
