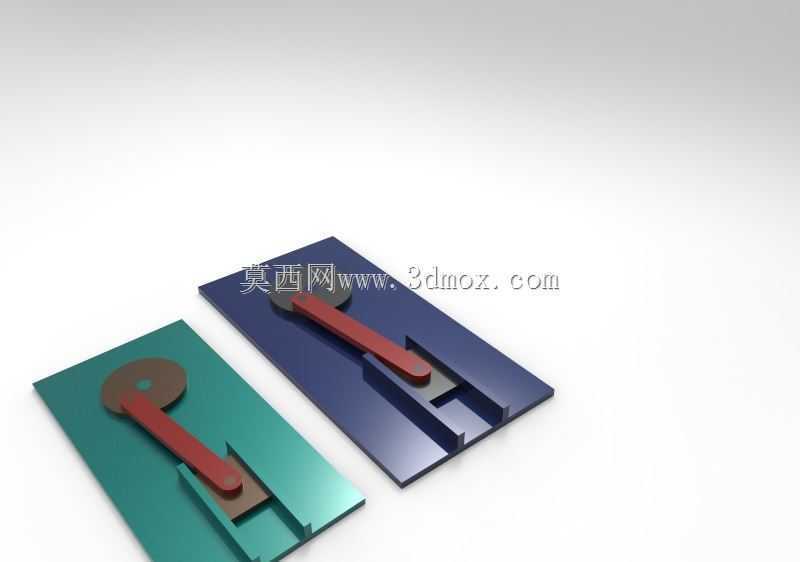

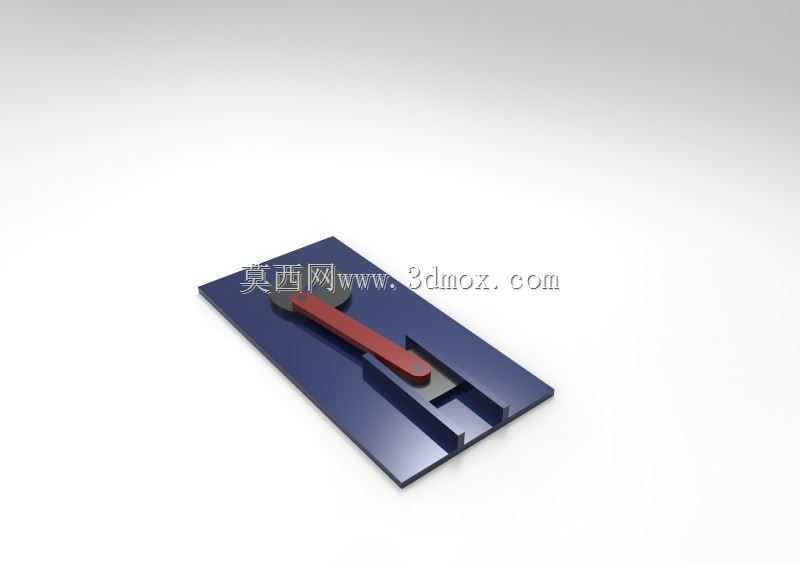

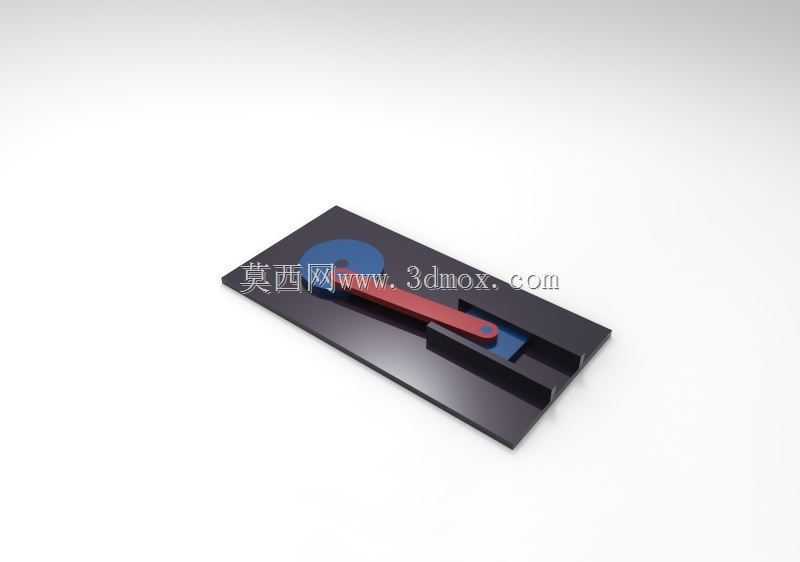

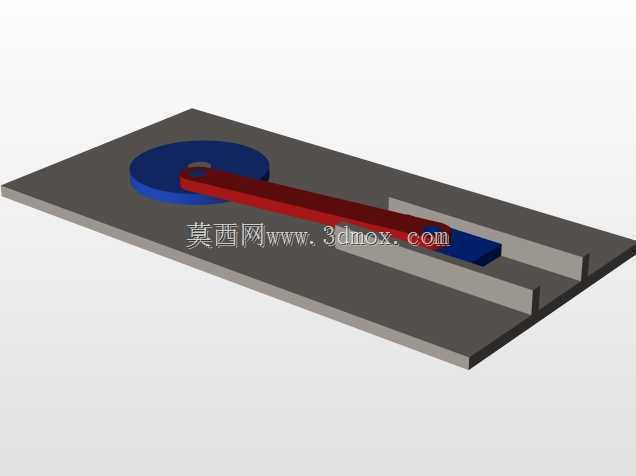

曲柄滑块运动转换机械结构设计

　　在往复式动力设备与流体输送设备的结构设计场景中，曲柄滑块结构是实现旋转运动与直线往复运动相互转换的核心传动单元，其设计合理性直接决定整套设备的动力传递效率、运行稳定性与核心部件使用寿命。这套结构的核心功能逻辑，是通过曲柄的定轴回转运动，带动铰接的连杆推动滑块沿固定导轨做可控的直线往复位移，反向工况下也可借助滑块的直线往复驱动，带动曲柄输出连续旋转扭矩，两种运动转换模式分别对应不同的工业应用场景。

　　从实际工程应用来看，当结构承担旋转转直线的功能时，多被集成在各类柱塞泵、隔膜泵、冲压送料机构中，通过调整曲柄的偏心回转半径，可精准控制滑块的往复行程范围，匹配不同工况下的位移输出需求；当承担直线转旋转的功能时，则是内燃机、往复式压缩机的核心动力传递结构，活塞组件作为滑块的衍生结构，将燃烧膨胀或流体压差产生的直线推力，通过连杆传递给曲轴输出旋转动力。

　　设计这套结构时，首先需要明确安装基座的平面度公差要求，基座作为整套机构的承载基准，需要同时为曲柄回转副、滑块导轨提供统一的安装定位基准，避免不同运动副的基准错位导致的运动卡滞、偏磨问题。曲柄的偏心距是核心设计参数，其数值直接决定滑块的最大行程，设计时需要结合目标工况的行程需求，同时校核连杆的长度配比，避免传动角过小导致的机构死点问题，通常会将最小传动角控制在40度以上，保证机构运行过程中动力传递顺畅，不会出现自锁卡滞的情况。

　　滑块与导轨的配合间隙需要根据运行速度、负载大小做针对性调整，高速运行工况下需要适当放大间隙预留热膨胀量，重载工况下则需要在保证滑动顺畅的前提下缩小间隙，降低滑块运行过程中的侧向摆动量。连杆两端的铰接副需要设计可靠的润滑结构，连续运行工况下可采用含油轴承或定期注油的油槽结构，降低铰接位置的磨损速率，延长机构的维护周期。

　　从安装边界来看，整套结构的安装占用空间由曲柄回转直径、滑块行程长度共同决定，基座的安装孔位需要围绕曲柄回转中心、导轨中心线做对称布置，保证安装后机构的受力均匀，避免运行过程中产生额外的振动载荷。针对不同的应用场景，还可在滑块端部拓展连接接口，用来安装冲压头、活塞、夹具等功能部件，拓展整套机构的适用范围。
