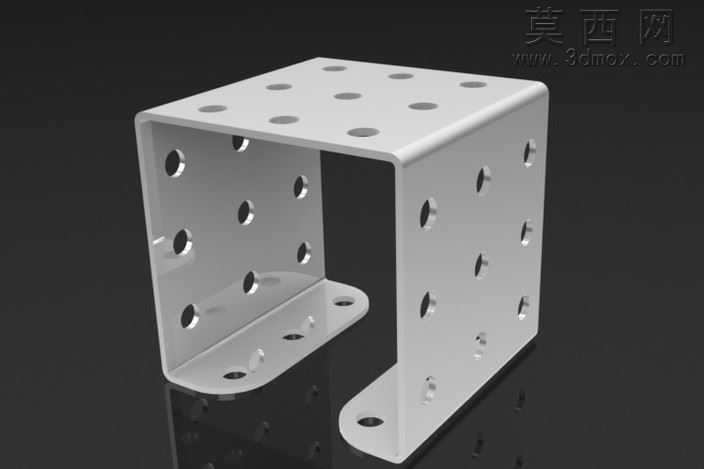

该作品为采用三维建模软件完成的U型金属钣金支架设计,建模过程严格遵循钣金加工工艺逻辑,先通过草图绘制基础板材的展开轮廓,精准标定每一处安装孔的中心坐标与孔径尺寸,再通过钣金折弯特征生成三维立体结构,折弯半径、折弯扣除参数均参照常规冷轧钢板加工规范设置,确保模型可直接对接钣金下料、折弯工序的生产需求。模型的材质设置为哑光镀锌金属材质,渲染阶段调整了金属粗糙度、环境反射参数,还原出金属钣金件经冲压加工后的细腻哑光质感,同时通过光影投射突出结构的棱角与孔位分布,让各面的安装孔位置清晰可辨。结构设计上,该支架采用三面围合的U型开放式构型,顶面、两个竖直侧面均规则排布多组圆形通孔,底部延伸出两个带安装孔的固定支脚,所有孔位均做了沉孔工艺处理,可适配M3规格的紧固件完成装配,既可以通过底部支脚将支架固定在安装基面,也能通过三个立面的孔位外接各类功能构件,多面多孔的设计大幅提升了支架的安装适配性,可满足不同方向的构件连接需求。设计思路围绕通用安装支座的实用性展开,摒弃冗余的装饰性结构,所有构型均服务于安装固定的核心功能,孔位排布经过间距校核,确保相邻孔位的紧固件安装不会产生空间干涉,折弯处的圆角过渡既避免了应力集中问题,也符合钣金加工的工艺要求,不会出现折弯开裂的加工缺陷,整体结构简洁规整,加工难度低,兼具结构强度与安装灵活性,可作为电子设备、小型机械构件的通用安装固定支架使用,建模过程中同步生成的展开图可直接导出用于激光下料,有效缩短从设计到生产的转化周期。
