快换式工具夹持适配锁紧机构

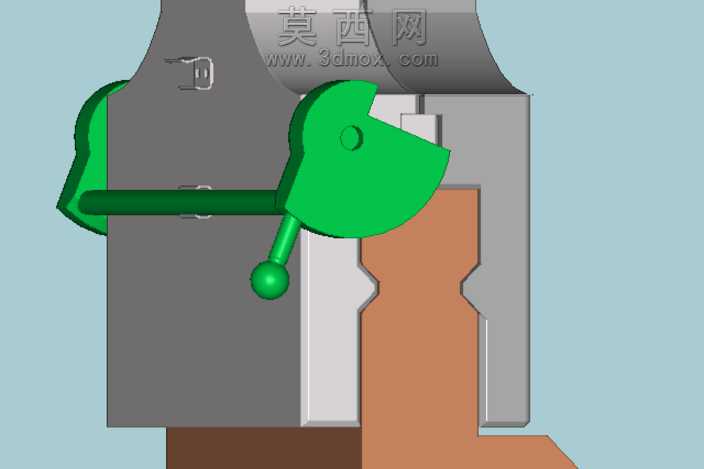

本作品为工具持有人快速适配器三维模型，整体采用三维建模软件完成全参数化结构设计，建模过程严格遵循机械工装快换结构的设计逻辑，对各配合部件的尺寸公差、装配间隙进行了合理预留，确保各活动部件运动无干涉。模型整体分为固定基座、活动锁紧件、操作手柄、对接安装座四个核心部分，固定基座采用灰铸铁质感的哑光金属材质，表面做了平整化处理，预留了与设备主体连接的安装定位面，保证安装后的结构稳定性；活动锁紧件采用醒目的亮绿色工程塑料材质，通过偏心凸轮结构实现锁紧与释放动作，操作手柄末端做了球形防滑处理，方便操作人员施力转动，转动过程中锁紧件可沿水平方向做直线进给，完成对对接工具座的压紧锁定。对接安装座采用棕褐色耐磨钢材材质，两侧设计有对称的梯形导向卡槽，可与固定基座上的导向凸台精准配合，实现工具更换过程中的快速对位，无需反复调整位置即可完成初步定位，配合偏心锁紧结构可在数秒内完成工具的装夹固定。渲染阶段采用柔和的漫反射环境光，对金属部件添加了轻微的环境反射效果，工程塑料部件则调整为低反光的哑光质感，清晰区分不同部件的材质属性，同时通过剖面视角展示了内部锁紧结构的配合状态，直观呈现锁紧时各部件的位置关系。设计思路围绕工具快速更换的实际生产需求展开，摒弃了传统螺栓紧固的繁琐操作，通过偏心轮的自锁特性保证锁紧后的连接可靠性，避免工作过程中出现松脱问题，同时导向卡槽的设计大幅降低了工具更换时的对位难度，可有效缩短工装切换的辅助时间，提升生产作业效率，整体结构紧凑，无多余冗余设计，各受力部位均做了加厚处理，满足频繁操作下的结构强度要求。
