船用导航设备ST60仪器防护盖结构

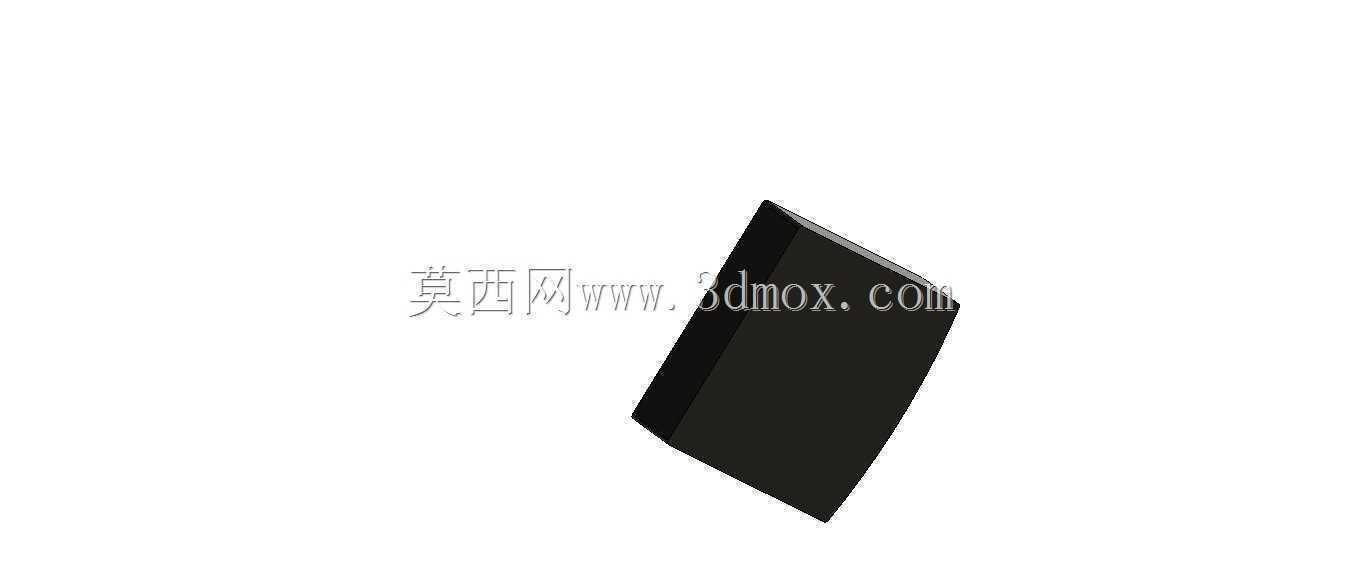

　　这款防护盖主要适配船载Raymarine ST60系列航海仪器，这类仪器普遍安装在游艇、作业渔船的驾驶舱控制台区域，长期面临高盐雾、溅水、紫外线直射的恶劣使用环境，防护盖的核心作用就是在仪器非工作时段覆盖操作显示面，避免盐雾结晶侵蚀按键缝隙、减少阳光直射导致的显示屏老化发黄，同时也能防止航行中缆绳剐蹭、工具掉落砸伤仪器面板。从结构设计来看，整体采用带微弧的斜切矩形轮廓，边缘做了贴合仪器面板的止口结构，安装时可以直接扣合在仪器本体的外沿，不需要额外加装固定螺丝，日常开合操作单手即可完成，不会在驾驶台操作时占用过多精力。设计阶段充分考虑了船用控制台的安装边界，整体外轮廓尺寸完全匹配ST60仪器的面板开孔余量，

　　扣合后不会突出控制台平面过多，避免人员通行时被剐蹭脱落，盖体的壁厚做了均匀化处理，边缘位置做了加厚的加强筋结构，即便在低温环境下受到外力磕碰也不容易出现脆裂。盖体内侧预留了均匀的密封胶条安装槽，装配对应规格的发泡橡胶条后，扣合状态下可以达到IP65级别的防护能力，能够阻挡航行中飞溅的海水、清晨凝露渗入仪器内部电路，不少沿海作业的渔船用户反馈，加装这类防护盖后，ST60仪器的按键失灵、屏幕进雾的故障发生率能降低七成以上。和市面上通用的方形仪器盖不同，这款防护盖的斜角轮廓完全匹配ST60系列仪器的面板造型，扣合后不会出现错位、缝隙不均的问题，盖体表面做了细磨砂处理，既不会在阳光照射下产生反光干扰驾驶视线，也不容易残留指纹和盐渍，

　　日常清洁只需要用湿抹布擦拭即可。在建模过程中，所有止口的配合公差都控制在0.2mm以内，既保证扣合时的顺畅度，也不会因为间隙过大导致密封失效，盖体的脱模斜度设置为1.5度，适配注塑量产的工艺要求，不需要做额外的侧抽芯结构，能有效降低批量生产的模具成本。实际安装测试中，这款防护盖可以适配不同批次生产的ST60航速、深度、风向仪器，不需要针对不同功能的同系列仪器单独开模，配件的通用化率达到100%，对于船舶运维配件的储备来说，能有效减少库存配件的品类，降低运维成本。
