小型四旋翼多用途飞行载具结构设计

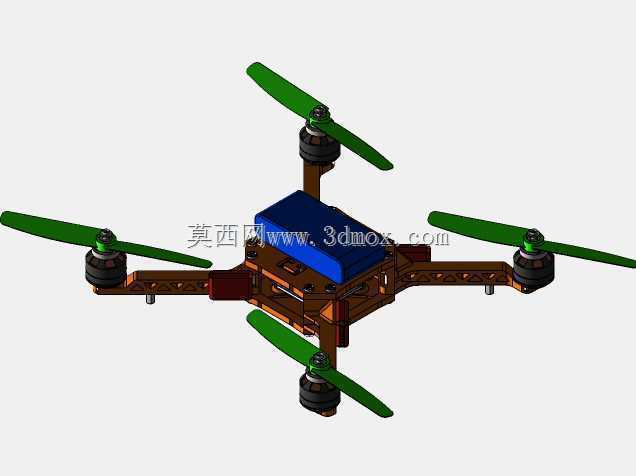

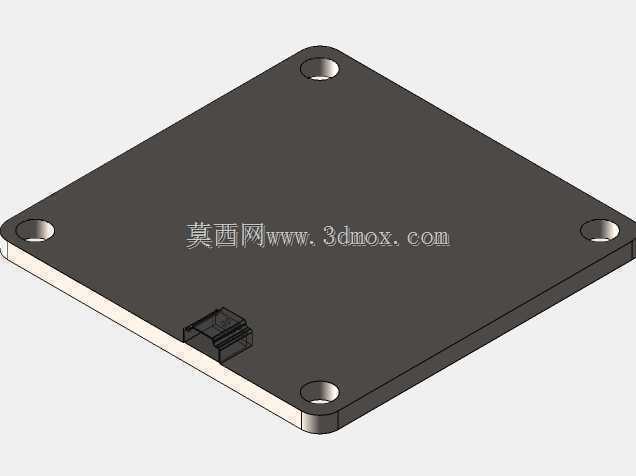

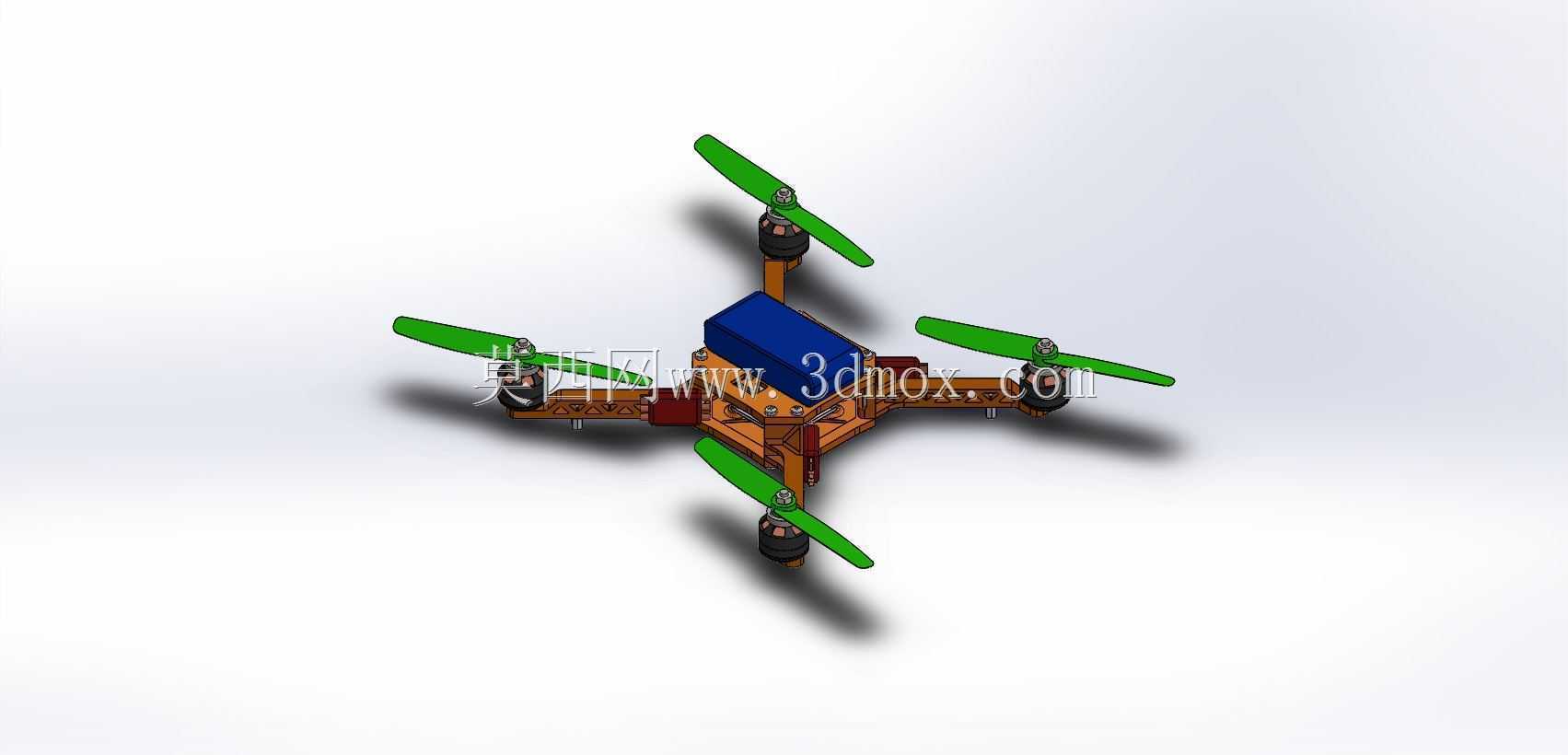

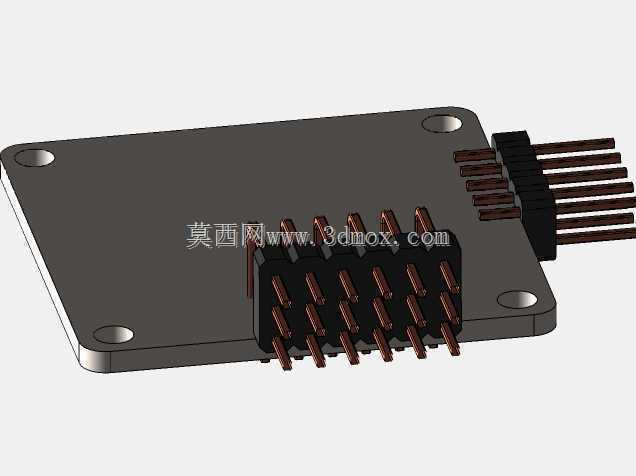

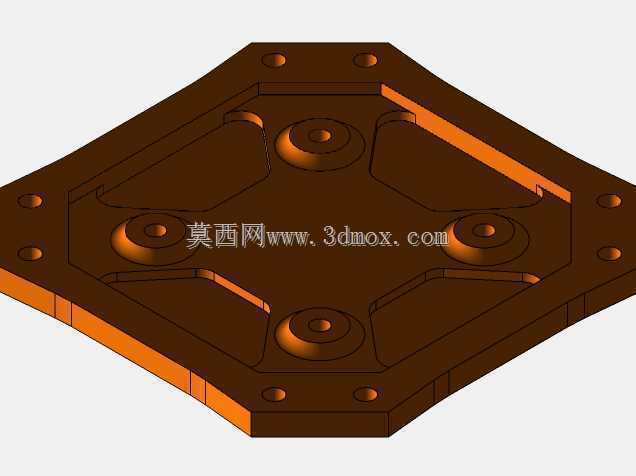

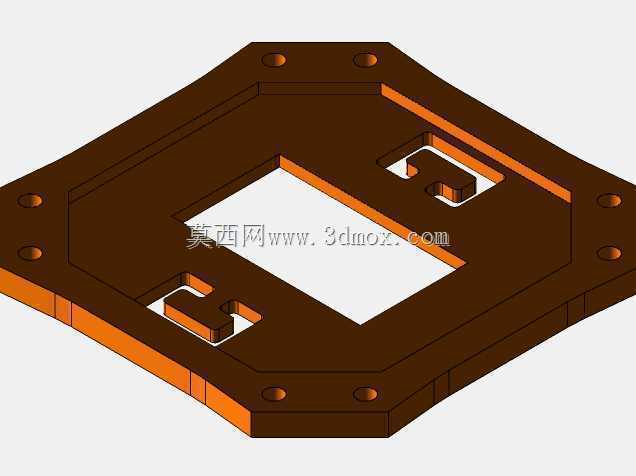

　　这款四旋翼飞行载具的结构设计，首先围绕低空近距作业的实际场景展开，在民用航拍、小范围场地巡检、轻载荷物资投送这类常见应用场景下，结构的可靠性与维护便捷性是设计阶段优先考量的核心指标。从整体布局来看，采用经典的X型机架排布，四个机臂从中心载荷舱向外等角度延伸，这种布局的优势在于动力输出对称性好，飞控算法的姿态解算复杂度更低，同时单个机臂的受力路径更短，飞行过程中机臂末端的振动传导到中心舱段的幅值能得到有效控制。中心载荷舱采用模块化的舱体设计，上部预留了飞控板、电池组的安装空间，舱壁设置了走线槽位，避免动力线与信号线交叉缠绕产生电磁干扰，舱体底部预留了通用安装孔位，可以根据作业需求快速更换航拍云台、小型采样装置、

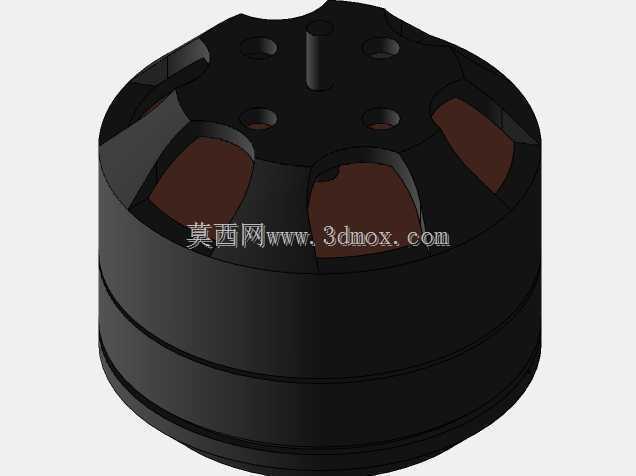

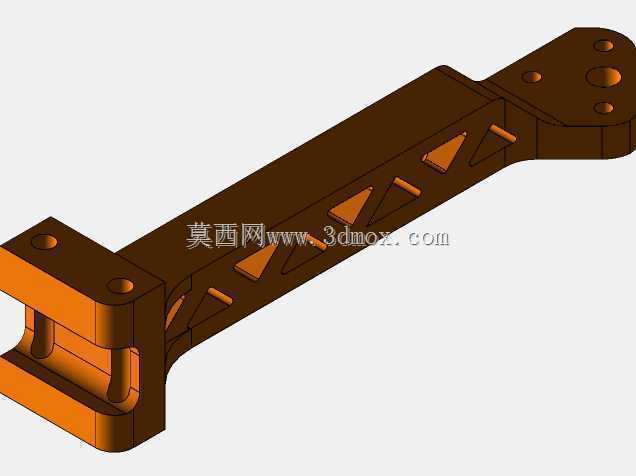

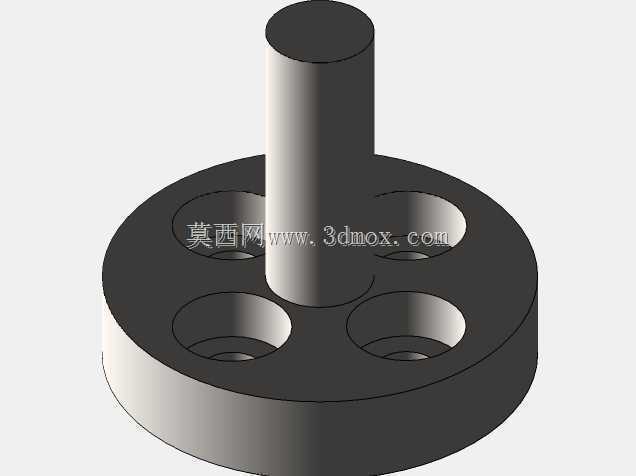

　　轻量投放机构等不同功能载荷，不需要对机架主体做额外打孔改装。机臂部分采用镂空减重设计，在保证抗弯抗扭强度的前提下尽可能降低结构自重，每个机臂末端的电机安装座设置了定位凸台，安装时可以快速保证电机轴与机臂平面的垂直度，减少后期动力调试的工作量，旋翼采用快拆式的桨夹结构，外场作业时如果出现桨叶破损，可以快速更换备件，不需要借助复杂工具。从安装边界来看，机架整体的外接圆尺寸控制在常规便携收纳箱的容纳范围内，机臂与中心舱采用快拆锁扣连接，拆解后可以分层放入收纳容器，转场运输时不需要占用过大空间。旋翼转动时的扫掠区域与中心舱、机臂结构保持足够的安全间隙，即使飞行过程中出现小幅机身倾斜，也不会出现桨叶打舱的故障。

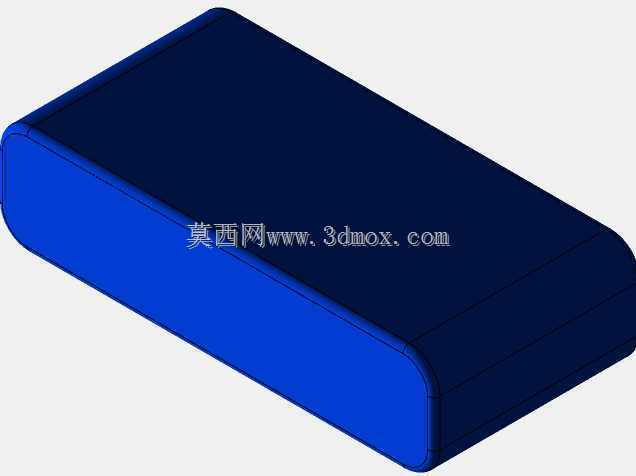

　　动力组件的安装位置做了重心匹配设计，电池舱位于整机重心的正下方，更换不同容量电池时，整机重心偏移量控制在极小范围内，不会因为配重问题大幅增加飞控的修正负担。机架的连接部位都做了应力分散处理，机臂与中心舱的衔接位置设置了加强筋，避免长期起降冲击出现连接位开裂的问题，起落支脚采用弹性缓冲结构，降落时可以吸收大部分冲击能量，保护中心舱内的精密电子元件不受硬冲击损坏。在实际作业场景中，这种结构的四旋翼载具可以在狭小场地完成垂直起降，不需要专用的起降跑道，对于楼宇间巡检、农田小范围测绘、活动现场低空航拍这类场景的适配性很强，结构上的模块化设计也降低了后期维护成本，单个机臂或者动力组件损坏时，可以单独更换故障部件，不需要整体更换机架，大幅降低了使用过程中的耗材成本。
