牛顿碰撞球动量演示实验装置结构设计

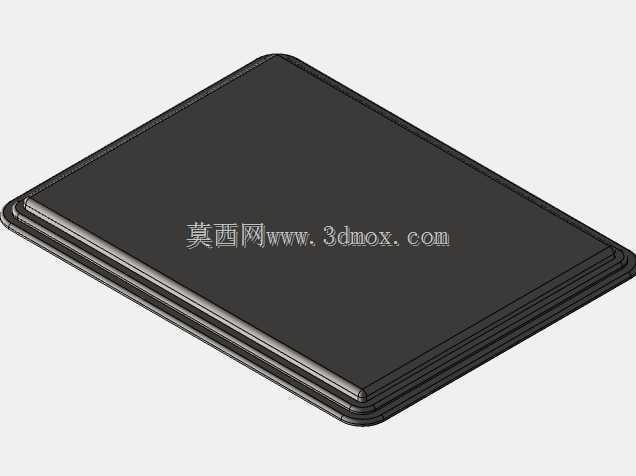

　　这款碰撞演示装置的核心应用场景覆盖中学物理力学实验室、高校普通物理公共课教室、科普场馆互动展区，也可作为工业设计展厅中力学原理可视化的展示摆件，日常使用中无需额外动力输入，仅依靠摆球间的弹性碰撞完成动量与能量传递的直观演示，帮助观察者快速理解弹性碰撞、动量守恒、能量转化的核心规律。整套装置的底座采用双层阶梯式矩形结构设计，底部预留了12mm宽度的防滑垫安装槽，可直接适配常规实验台、展示台的平面安装需求，整体安装边界控制在220mm×150mm的矩形范围内，总高度不超过240mm，放置时不会占用过多台面空间，底座内部设置了配重安装腔，可根据使用场景添加配重块，避免摆球摆动过程中装置出现滑移或倾覆。

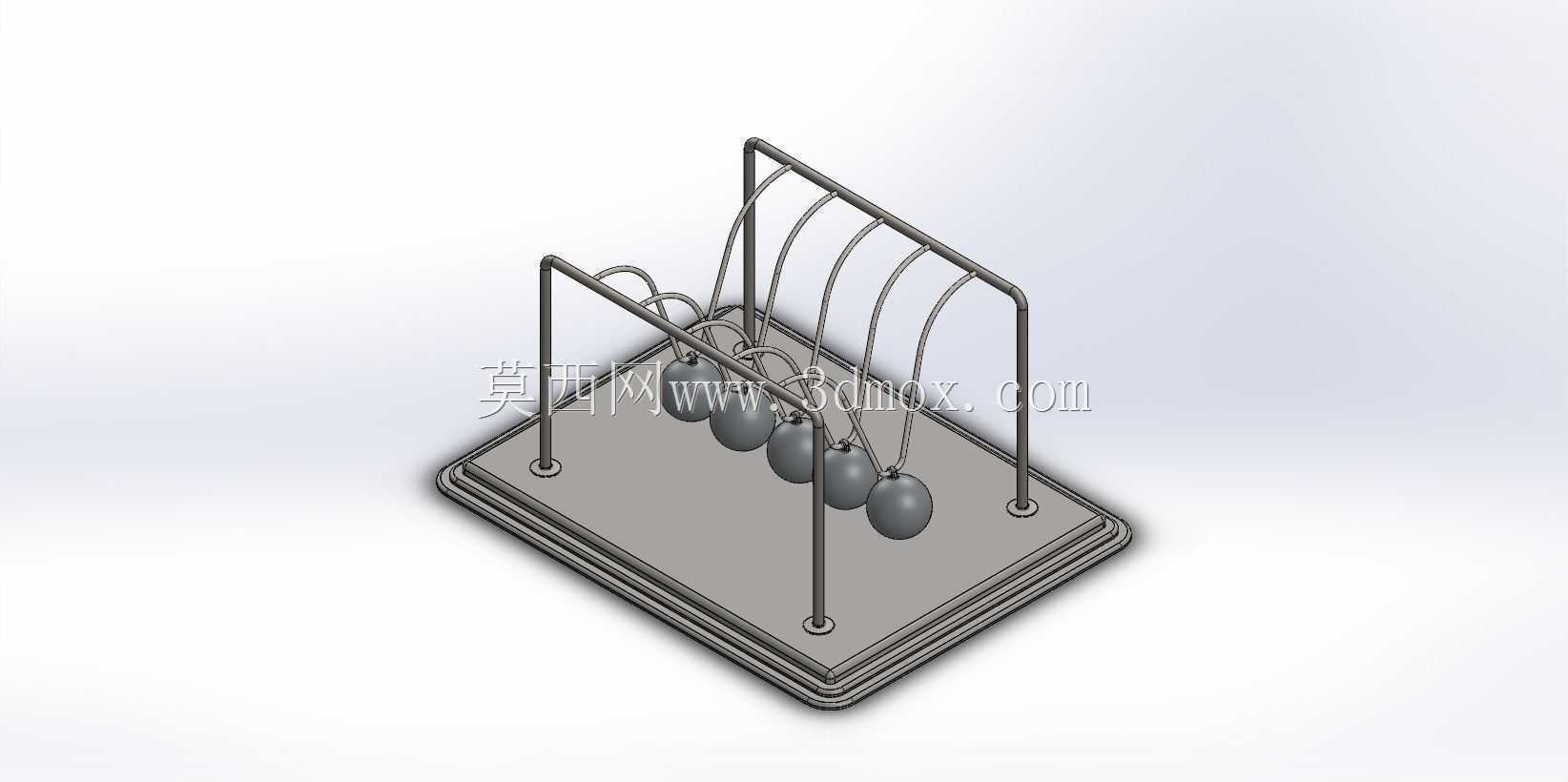

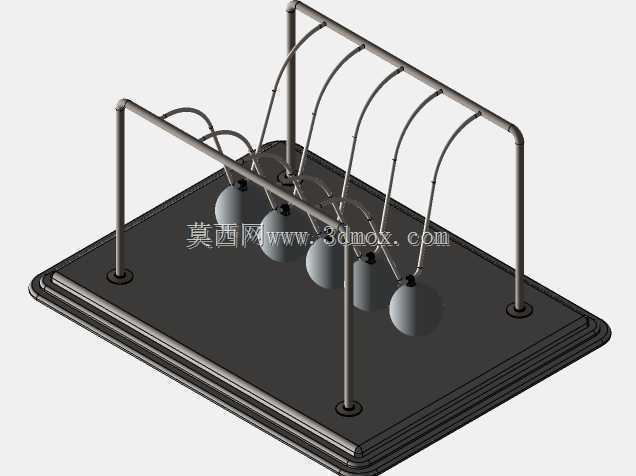

　　支撑框架采用两根垂直立柱搭配顶部横向连接杆的门型结构，立柱与底座之间采用过盈配合加定位销的固定方式，保证框架整体的结构刚度，避免摆球长时间摆动后框架出现松动变形。摆球悬挂结构采用等长弧形金属摆杆，每根摆杆的上端通过可调式紧固结构与顶部横梁连接，安装时可通过微调摆杆的固定位置，保证所有摆球的球心处于同一水平高度，相邻摆球静止时刚好保持球面接触，无多余间隙也不存在过度挤压，这一设计直接决定了碰撞过程中动量传递的效率，避免出现能量损耗过大导致的演示效果偏差。摆球采用等质量实心金属球体，球面经过抛光处理，碰撞接触位置做了局部硬化处理，减少长期碰撞带来的球面形变，保证每次碰撞的接触状态一致。

　　设计过程中重点校核了摆杆的长度一致性与悬挂点的位置精度，所有摆杆的悬挂点处于同一条与底座平行的直线上，摆球摆动时的轨迹平面完全重合，不会出现摆球摆动过程中侧向偏移、相邻摆球错位碰撞的问题。装置的操作逻辑十分简单，使用时将一侧任意数量的摆球抬升至一定高度后释放，摆球沿圆弧轨迹下落碰撞静止的相邻摆球，对应数量的摆球会在另一侧以接近的速度弹出，往复摆动过程中直观展示动量与能量的传递过程，整套结构无复杂传动部件，日常维护仅需定期检查摆杆紧固状态、擦拭球面灰尘即可，长期使用的稳定性较强。
