机器人瓦力与伊娃卡通形象结构设计

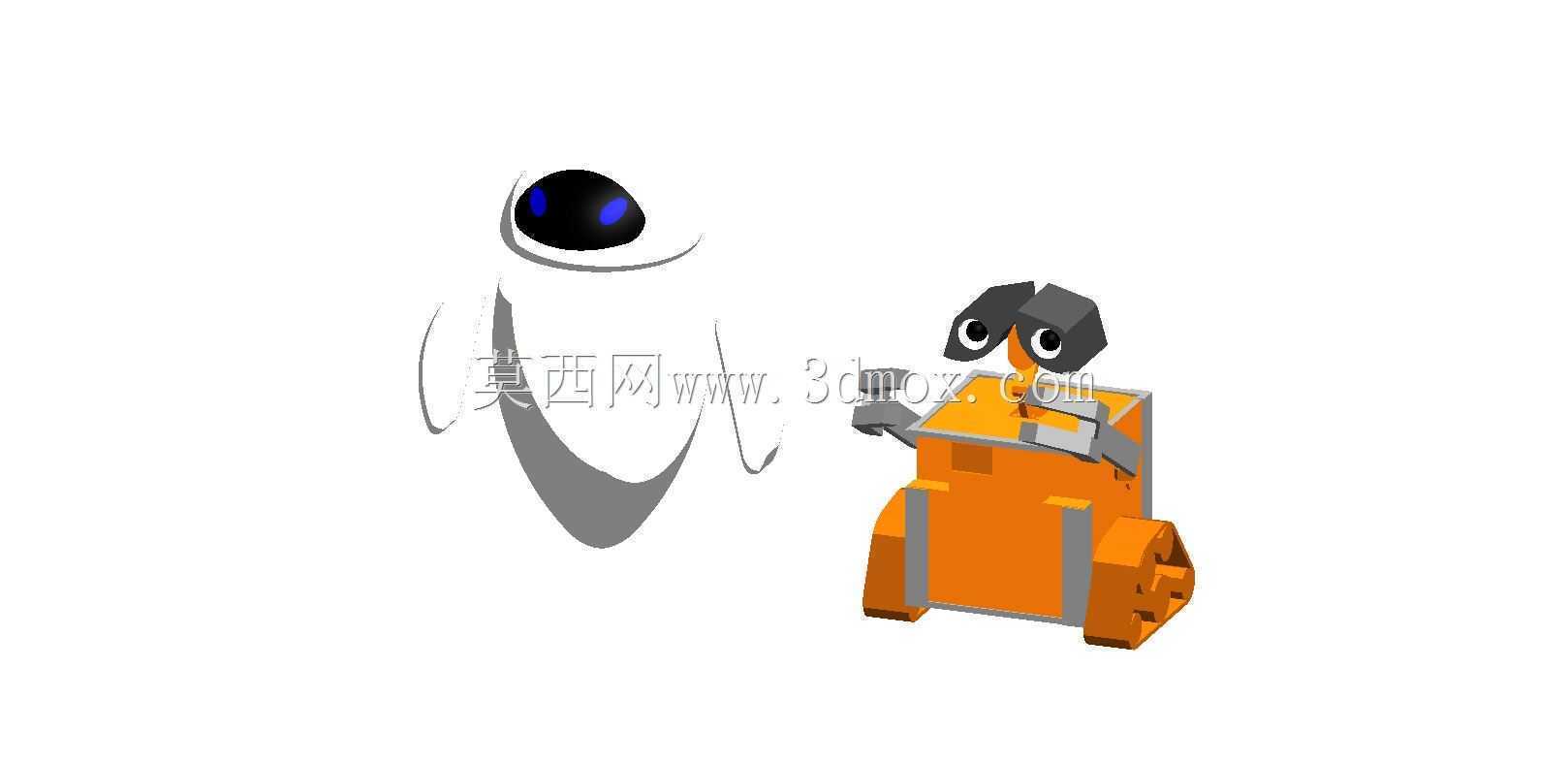

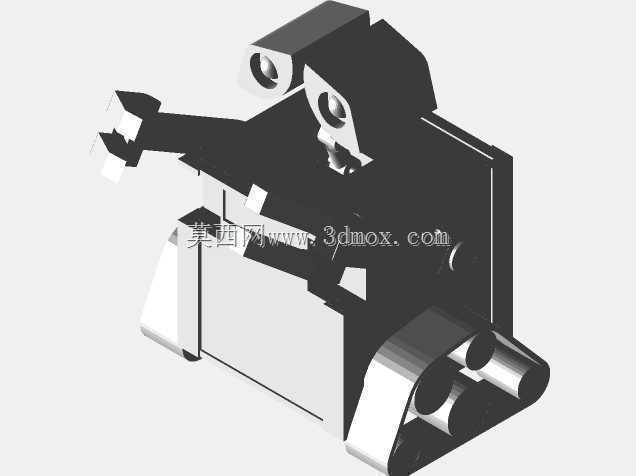

　　本次呈现的两款卡通机器人形象，分别对应科幻影视中辨识度极高的地面作业型机器人与空中探测型机器人，在文创衍生、科普展陈、创意教具开发场景中具备较高的适配性。地面作业款机器人整体采用方正箱型主体结构，下部设置履带式行走模块，两侧预留铰接式机械臂安装位，头部采用双目光学识别模组的外露式设计，整体外轮廓做了圆角过渡处理，既保留原作中憨厚的视觉特质，也兼顾3D打印或小批量复模时的脱模便利性，主体结构的壁厚均匀控制在1.8-2.2mm区间，履带部分的节距做了等比例缩放，相邻履带节之间预留0.3mm的活动间隙，无需额外装配销轴即可实现履带的随形转动，机械臂与主体的连接位置采用嵌入式球头结构，可实现多维度的角度调整，满足不同展示姿态的固定需求。

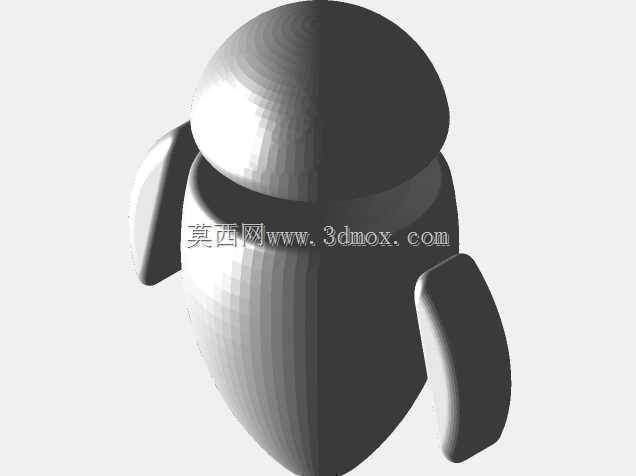

　　空中探测款机器人采用流线型蛋形主体外壳，头部设置单眼式光学感应窗口，外壳曲面采用G2连续顺滑过渡，无尖锐棱角，整体重心集中在主体下部，搭配透明悬浮展示支架时可实现稳定的直立摆放，光学窗口部分做了内嵌式卡槽设计，可直接嵌入半透明亚克力片模拟发光效果，无需额外做结构拆件即可实现视觉层次区分。两款形象的安装边界均控制在150mm立方空间以内，桌面摆放时不会占用过多展陈面积，主体结构的拆分件均采用卡扣式连接设计，无需额外粘接剂即可完成组装，拼接缝控制在0.1mm以内，组装后无明显错位缝隙。在科普教具场景中，该结构可直接作为机械结构认知的教学载体，履带行走结构、铰接臂结构、曲面外壳的拆分逻辑都可作为基础结构设计的教学案例；在文创衍生场景中，

　　该结构可直接适配FDM或光固化3D打印工艺，打印时无需添加大量支撑，仅在履带下方和机械臂悬空位置添加少量易拆除支撑即可完成成型，后期表面处理可直接通过打磨、喷涂实现不同的色彩效果，也可在主体内部预留微型电机与电池的安装位，改造为可动的电动展示模型。结构设计过程中对两款形象的比例做了统一协调，地面款的整体高度为120mm，空中款的整体高度为100mm，搭配摆放时视觉比例协调，不会出现尺寸失衡的问题，所有外露的连接结构都做了隐藏式处理，外表面无明显的装配痕迹，整体视觉完整性较强。
