集成式吉他综合效果控制踏板结构设计

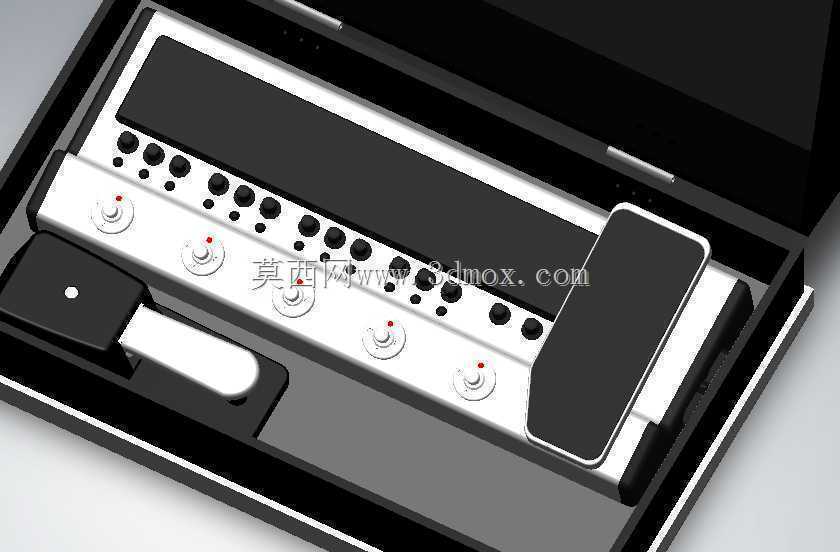

　　这款吉他控制踏板的结构设计，核心围绕乐手现场演出、工作室录音的高频操作场景展开，所有控制单元的布局完全贴合乐手脚部操作的动作习惯，避免演出过程中出现误触、操作跨度太大影响演奏节奏的问题。从结构布局来看，主体采用一体化金属承载底座设计，上层面板分为固定控制区与动态踏板区两个功能模块，固定控制区排布五组带状态指示的旋钮控制单元，每一组旋钮对应独立的音效参数调节通道，旋钮旁设置的凸起定位点，能让乐手在视线不离开演奏指板的情况下，通过脚部触感快速确认旋钮位置，完成增益、延时、混响等核心参数的快速调整。相邻旋钮之间预留12mm的操作间隙，完全匹配普通演出鞋的鞋头宽度，即便在快速踩动切换的过程中也不会碰到相邻控件。面板上沿排布的多组接口单元，

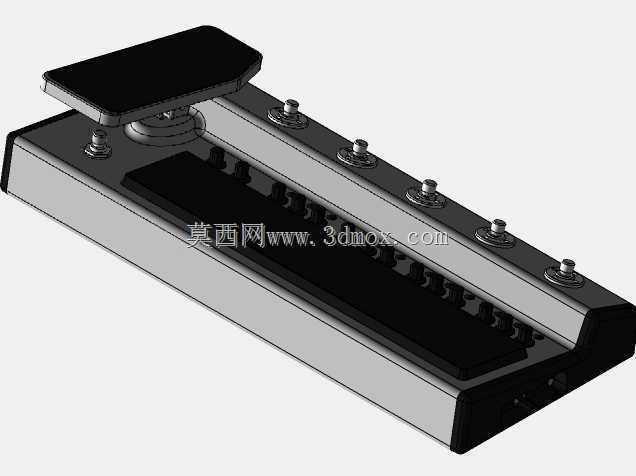

　　采用下沉式内嵌结构设计，音频输入输出、外接电源、扩展踏板接口全部隐藏在面板边缘的凹槽内，既避免演出过程中线缆被踩踏拉扯导致接口松脱，也能让整台设备放入硬质防护箱时，突出的插头不会挤压面板造成控件损坏。右侧的大尺寸表情踏板采用转轴式连接结构，踏板摆动角度控制在0-25度区间，踏板表面覆盖防滑磨砂纹理，踩踏过程中阻尼感均匀线性，可实现音量控制、哇音效果、参数实时变化的平滑过渡，不会出现参数跳变的突兀感。踏板的转轴位置设置了可调节的限位结构，使用者可根据自己的踩踏习惯调整最大行程，适配不同演奏风格的操作力度需求。从安装边界来看，整台设备的外形尺寸适配常规标准尺寸的效果器板安装孔位，底部预留的四个防滑脚垫高度为5mm，

　　既可以在直接放置使用时保证设备与地面的摩擦力，避免踩踏过程中设备移位，也可以拆除脚垫后通过配套的固定扎带或螺丝，将设备固定在演出用的移动效果器架上，适配不同演出场地的摆放需求。外壳的边角全部做了R8的圆弧倒角处理，一方面避免搬运过程中锐角磕碰造成设备掉漆、变形，另一方面也能防止乐手在快速踩换效果时被边角刮蹭到裤腿或鞋面。面板上的长条形显示屏区域采用下沉式安装设计，屏幕表面覆盖高强度透明防护层，与面板保持齐平，既不会因为突出面板被踩踏损坏，也能让乐手站立演奏时以合适的视角看清当前的效果预设、参数数值，不需要弯腰凑近查看。所有控件的焊接点位都设置在底座内部的独立走线槽内，强弱电走线完全分离，避免音频信号受到电源电路的干扰产生底噪，底座底部预留的散热缝隙，能让设备长时间高负荷工作时内部的热量自然散出，不会因为积温过高导致电路工作不稳定。
