废旧烟草罐改造的吉他效果踏板结构

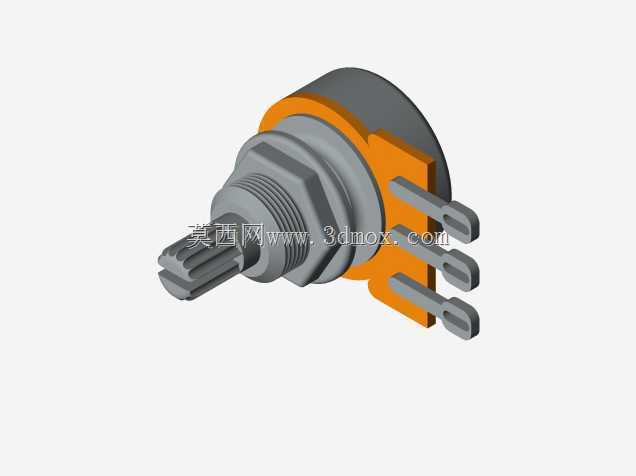

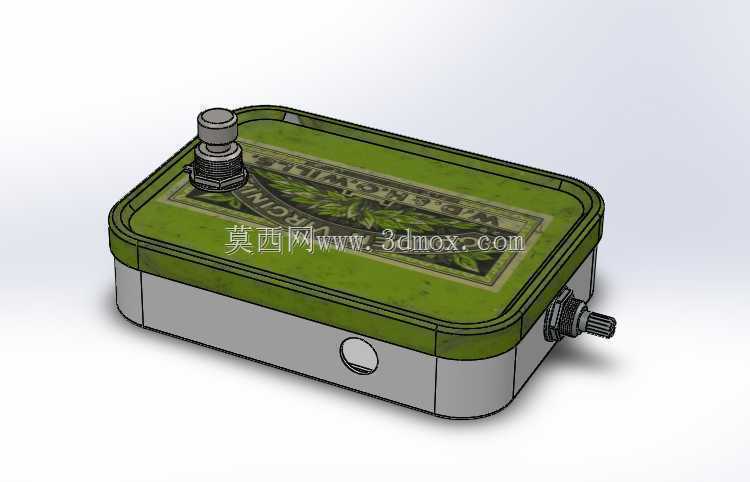

　　这款改造式吉他踏板的应用场景覆盖个人练琴房、小型livehouse演出、街头路演等多种吉他演奏场景，核心用途是为电吉他输出信号提供效果切换控制，替代常规商用效果踏板完成音色通断、效果切换的操作功能。从功能特性来看，它以废弃的密封烟草锡罐作为主体外壳，借助锡罐本身的金属密封特性，既可以屏蔽外界电磁信号对内部音频线路的干扰，避免演奏过程中出现电流杂音，又能依托锡罐自带的盒盖结构实现内部电路的防护，日常存放时盖上盒盖即可避免灰尘、泼溅液体侵入内部接线端。踏板顶面预留的旋钮安装位，用于固定效果调节电位器，演奏时可通过脚踩或手动旋转调整参数；侧面伸出的接口为音频输入输出端，采用标准6.35mm音频接头规格，可直接匹配常规吉他连接线，

　　无需额外转接头。设计思路上没有采用常规效果踏板的开模注塑外壳流程，而是优先利用现有锡罐的成型结构，减少额外的外壳加工工序，设计时首先测量锡罐的内部长宽高尺寸，确认可容纳常规效果踏板的电路板、电位器、接线端子等核心元件，再根据元件排布位置在罐身对应位置开孔，所有开孔边缘都做了卷边钝化处理，避免穿线时割破线材绝缘层造成短路。外形尺寸完全沿用原有烟草罐的规格，整体为扁平方正结构，放置在地面时重心偏低，脚踩操作时不会出现侧翻问题，安装边界方面，所有外接元件的突出高度都控制在合理范围，顶面旋钮突出罐盖表面的高度不超过20mm，侧面接口突出罐身的长度不超过15mm，多个踏板并排摆放时不会出现干涉，可直接接入常规的效果器板安装位，

　　无需额外调整固定支架的间距。罐身侧面预留的圆形开孔为电源走线位，可适配常规9V效果器电源插头，内部接线采用点对点焊接方式，所有焊点都做了热缩管绝缘处理，避免运输或使用过程中因震动出现焊点松脱、线路搭接的问题。罐盖与罐身的原有铰接结构被完整保留，后期检修内部电路时无需完全拆解外壳，直接翻开罐盖即可完成元件更换、线路检修操作，相比一体式密封外壳的商用踏板，维护便捷性更高。
