电吉他颤音系统挡泥板弹簧爪组件

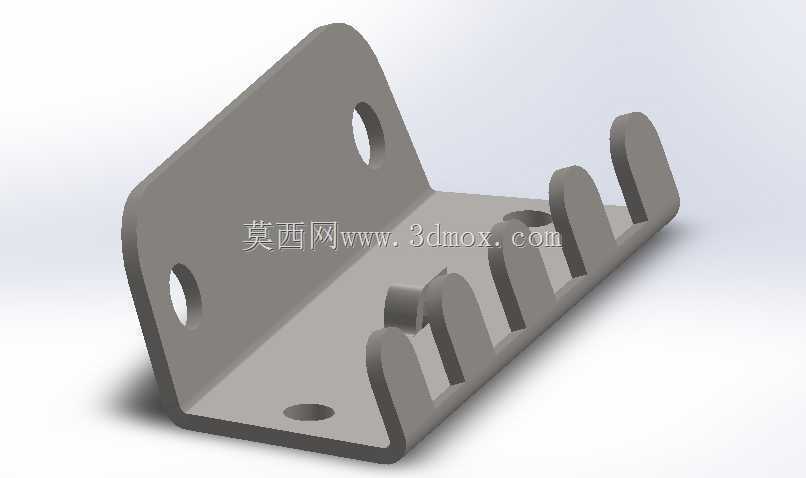

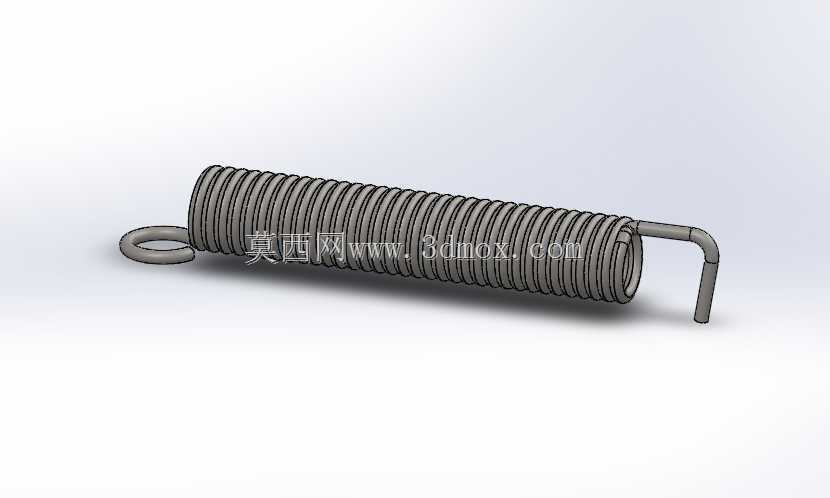

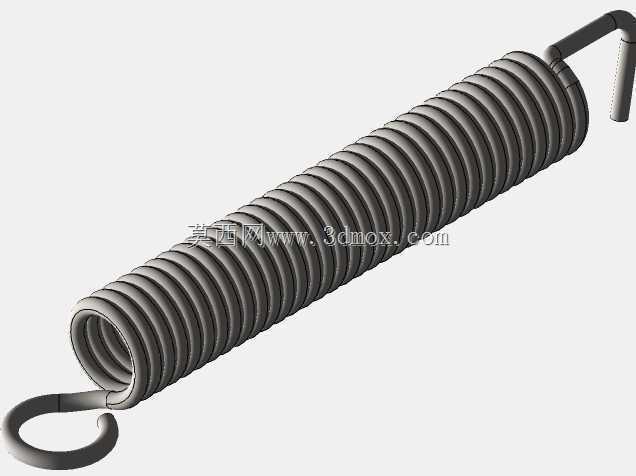

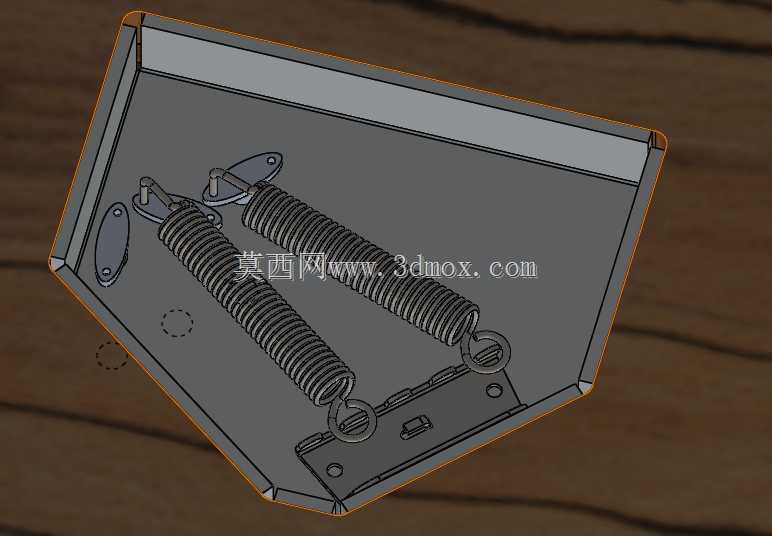

　　这套组件是Stratocaster类型电吉他单摇颤音系统的核心背部支撑部件，日常演出场景中，乐手操作摇把改变弦距做出颤音技巧时，整套结构会承受琴弦总张力的反复拉扯，弹簧与爪的配合直接决定颤音手感的顺滑度、音准复位的精度，是影响电吉他演奏体验的关键五金结构。从结构设计逻辑来看，整套组件安装在吉他琴身背部的挖槽内，挡泥板作为安装基底，边缘做了折边强化处理，避免薄金属板在长期拉力下出现形变翘曲，板上预留的安装孔位完全匹配常规ST款琴身的槽位尺寸，不需要额外扩孔修改就能直接适配量产琴体的安装边界。两根拉伸弹簧的两端都做了挂环收口处理，一端挂接在颤音系统的拉块上，另一端挂接在爪形调节件的挂孔内，爪件通过两颗固定螺丝安装在挡泥板的调节槽位上，

　　通过拧动螺丝可以调整爪件的前后位置，以此改变弹簧的预拉伸长度，匹配不同规格琴弦的总张力，也能调整摇把的软硬手感，适配不同乐手的演奏习惯。设计时特意将弹簧的拉伸行程控制在合理区间，既保证摇把下压、上提时能有足够的形变空间做出大幅度颤音效果，又避免弹簧拉伸过量出现塑性变形，导致长期使用后音准复位出现偏差。爪件的挂孔做了翻边强化处理，避免弹簧挂环长期拉扯磨损孔位，出现旷量异响的问题，挡泥板表面做了哑光防锈处理，适配琴身内部封闭潮湿的使用环境，避免长期使用出现锈迹污染琴体木材。建模过程中完全还原了弹簧的有效圈数、挂环角度，爪件的折弯角度、安装槽的长孔调节范围，所有配合间隙都按照实际装配公差设置，既可以作为乐器配件生产的开模参考，也能用于电吉他改装场景的结构验证，帮助维修人员提前确认配件适配性，避免反复拆装对琴体造成损伤。
