卧式葡萄酒白兰地储酒桶结构设计

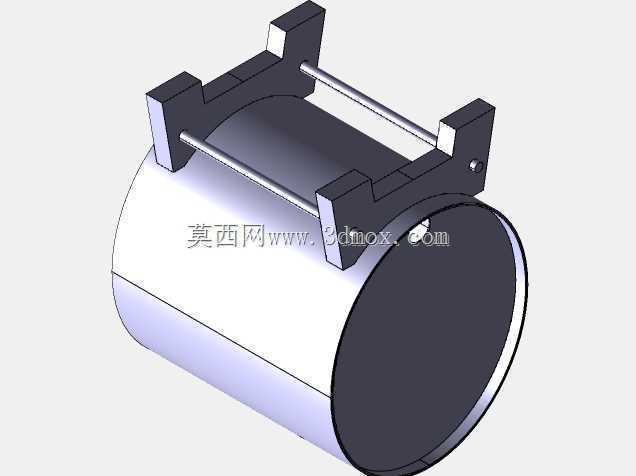

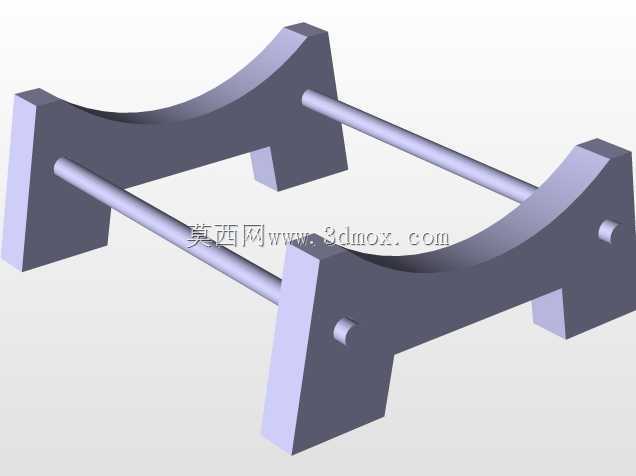

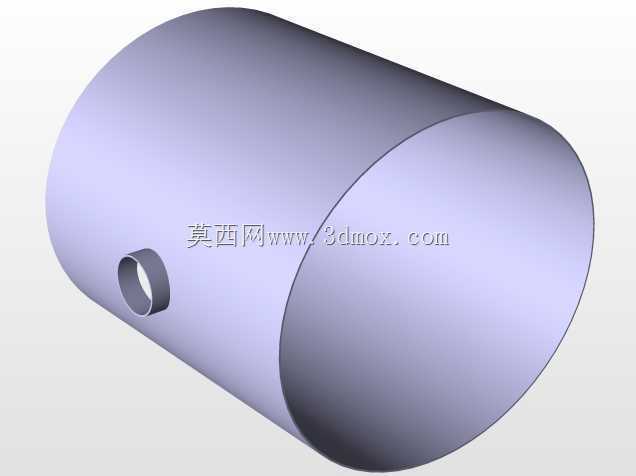

　　该卧式储酒容器主要面向酒类酿造、成品分装及流通储运场景设计，适配葡萄酒、白兰地等需避光密封陈酿或周转储存的酒类产品，可直接嵌入酒庄酿造生产线的储酒工位、成品仓库的堆存单元，也可适配短途酒类配送的载具固定需求。容器主体采用回转式圆柱筒体搭配椭圆形封头的结构形式，筒体段为主要储液腔，内壁做圆弧过渡处理无清洁死角，避免酒液残留引发的杂菌滋生，封头与筒体采用环向密封连接结构，可根据储存酒品的陈酿需求选择密封锁紧等级，满足长期静置储存的气密性要求。筒体顶部设置的一体式安装支架是结构设计的核心功能部件，支架采用对称分布的四个支脚与筒体外壁做贴合固定，支脚与筒体接触位置做圆弧面适配，增大接触面积降低局部应力集中，

　　避免长期满液存储时筒体出现局部形变；两支脚之间横向设置两根圆钢拉杆，既可以强化支架整体的结构刚性，避免吊装或搬运过程中支架出现开焊变形，也可作为吊装时的吊点受力位，适配车间常规的吊带吊装作业需求，无需额外配置专用吊具。支架顶部的卡位结构可直接适配标准规格的储运货架横梁，堆存时可直接将上层储酒桶的支架卡入下层桶的顶部定位位，实现多层稳定堆垛，相比传统无支架的卧式酒桶，堆垛高度可提升2-3层，大幅提升仓储空间利用率。从安装边界来看，筒体直径适配常规的酒类生产车间输送辊道宽度，可直接在现有瓶装酒生产线上的辊道输送单元转运，无需调整现有生产线的输送宽度参数；支架的总高度预留了常规手动液压叉车的叉齿进入空间，

　　车间内短距离转运时可直接用叉车从底部托起，无需额外配置托盘。结构设计时充分考虑了食品接触类容器的使用要求，所有与酒液接触的内壁面均做光滑圆弧处理，无尖锐棱角与拼接缝隙，降低清洁难度；筒体壁厚根据满液状态下的液体静压力做等强度设计，底部位置壁厚略高于上部，在保证整体结构强度满足1.2倍满液载荷安全系数的前提下，尽可能降低容器自重，减少搬运过程中的无效负载。支架与筒体的连接位置做了加强筋补强，可承受满液状态下多次吊装、转运的交变载荷，避免长期使用后连接位置出现疲劳开裂。容器整体的重心位于筒体轴线偏下位置，静置放置时无需额外固定即可保持稳定，不会出现侧翻风险，适配车间临时暂存、仓库长期堆存、运输过程中固定等多场景的使用需求。
