管道用扩展式伸缩管接头三维结构

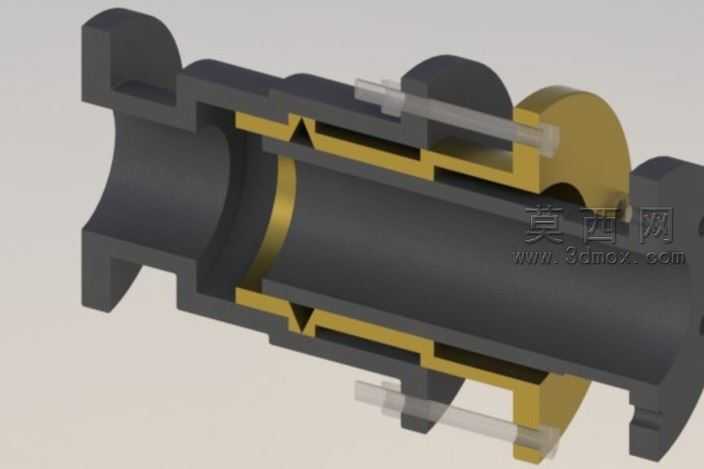

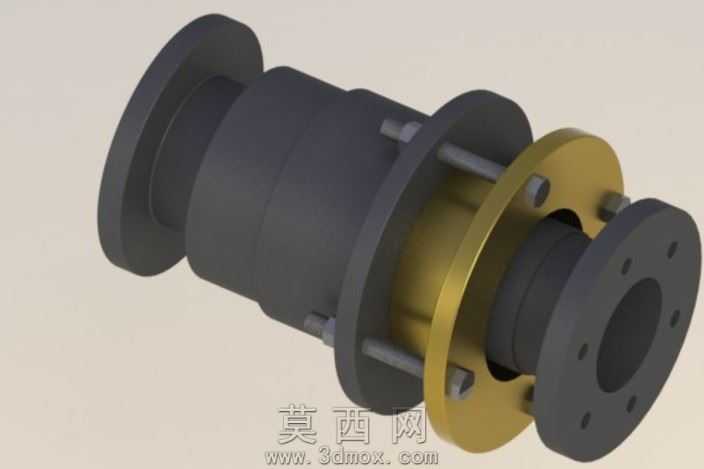

本作品为管道系统用扩展式伸缩管接头三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械管路连接件的设计规范，先通过草图绘制各段筒体、法兰盘、连接螺栓、中间密封隔环的截面轮廓，再利用旋转凸台命令生成主体回转结构，针对法兰盘上的安装孔采用圆周阵列命令完成均布排布，对连接螺栓组同样通过线性与圆周结合的阵列方式实现精准装配，保证各零件间的配合公差符合管路连接的装配要求。模型渲染阶段，对主体承压筒体部分赋予哑光深灰铸铁材质，还原金属管件的磨砂质感，对中间的定位隔环赋予黄铜金属材质，通过调整金属粗糙度、反射率参数突出金工件的光泽差异，对连接螺栓赋予标准碳钢材质，区分不同功能零件的视觉表现，同时添加柔和的环境光与定向光源，模拟工业产品展示的光影效果，清晰呈现各部分的结构层次。结构设计上，该伸缩接头采用双法兰端接结构，两端法兰分别用于对接两侧管路，中间设置可轴向滑移的伸缩段，配合周向均布的连接螺栓实现伸缩量的限位与固定，中间的黄铜隔环既起到轴向定位作用，也可配合密封件实现管路的轴向补偿，吸收管道因热胀冷缩、安装错位产生的位移量，避免管路应力集中造成的泄漏或结构损坏。设计思路围绕管路扩展连接的实际需求展开，在保证连接强度的前提下预留合理的伸缩调节余量，各零件的尺寸比例参考通用管路配件的行业标准，法兰盘的孔径、孔位分布符合常用法兰的安装规格，螺栓规格匹配对应压力等级的连接要求，整体结构拆装便捷，密封性能可靠，可用于给排水、工业流体输送等场景的管路连接，模型完成装配后进行了全局干涉检查，确认各活动部件在伸缩行程内无碰撞干涉，装配关系完全符合实际生产装配逻辑，可直接用于教学演示、方案设计展示或后续的工程图导出工作。
