L型弯折式两芯电源插头结构设计

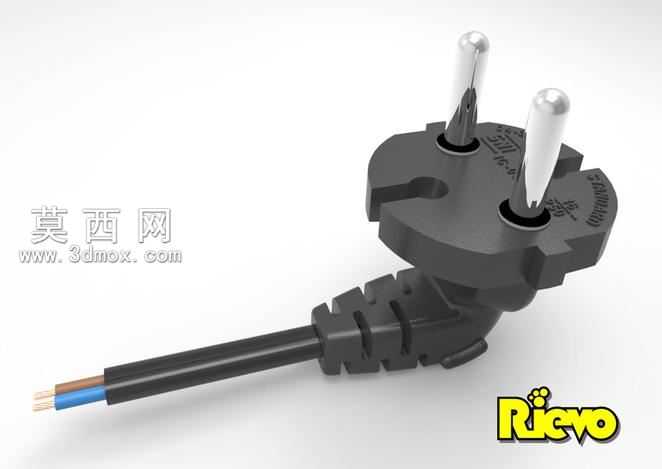

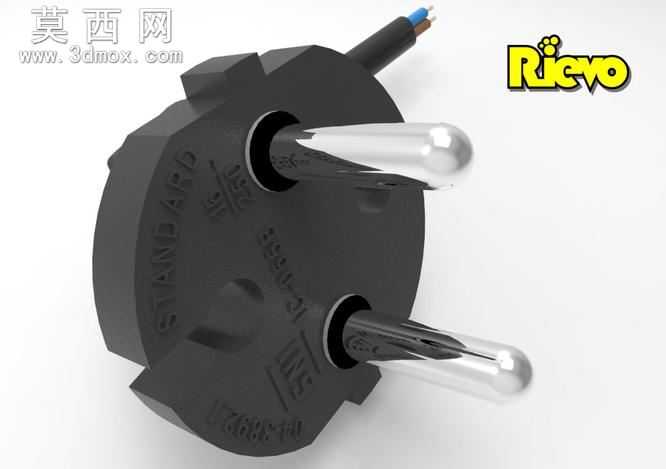

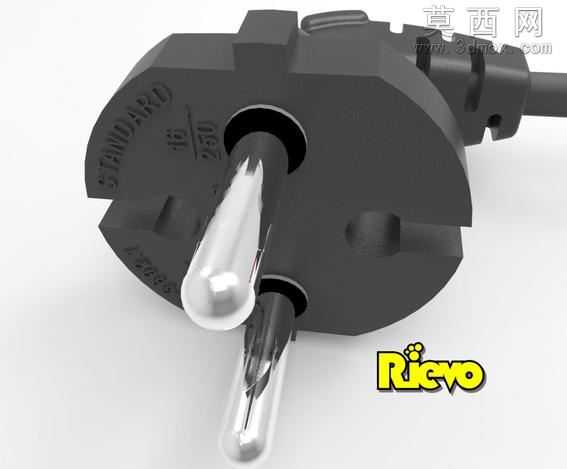

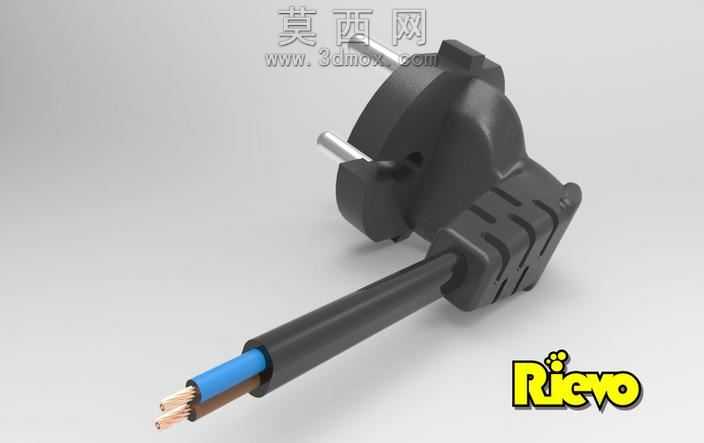

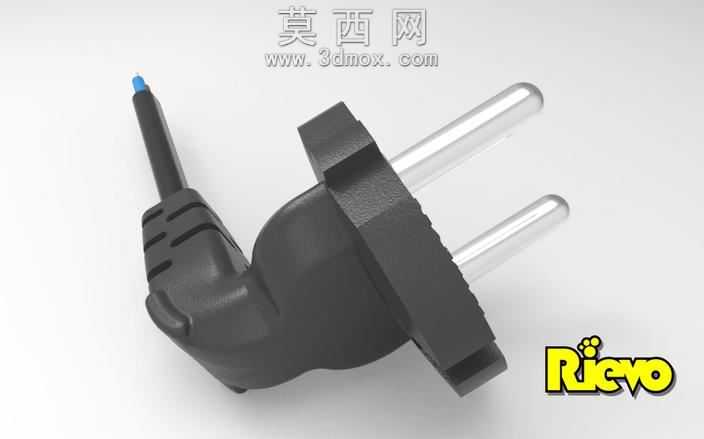

本作品为L型结构两芯电源插头的三维建模设计，建模过程中严格遵循民用低压电器接插件的尺寸规范，采用SolidWorks完成全参数化建模，确保各部件尺寸可灵活调整适配不同线径与插脚规格需求。建模阶段首先完成插脚的结构绘制，针对插脚的导电金属部分，采用高反光镀铬金属材质进行渲染设置，还原金属插脚的光亮质感与导电属性，插脚根部做了圆弧过渡处理，避免应力集中导致的金属断裂问题，同时插脚表面的冲压标识也通过浮雕特征完成建模，还原真实产品的规格标注细节。插头主体的绝缘外壳采用阻燃PVC材质参数设置，渲染时调整为哑光深黑塑料质感，外壳表面做了细微的磨砂纹理处理，模拟真实注塑件的表面触感，外壳的L型弯折结构经过反复调整角度，既保证插头插入墙插后不会过度突出墙面，又能避免线材根部过度弯折造成的线芯断裂问题，外壳与线材衔接处设计了锥形的防弯折护套，通过软胶材质的渲染设置区分于硬塑主体，还原软胶护套的弹性防护属性。建模过程中对插头内部的压线结构、插脚固定结构都做了完整的内部装配还原，并非仅做外观曲面建模，可直接用于结构验证、注塑模具开模参考等场景。渲染阶段采用影棚柔光布光方案，主光源从斜上方45度角打亮插脚的金属反光面，辅助光源补亮外壳暗部细节，避免出现死黑区域，同时添加了微弱的环境反射效果，让塑料外壳的质感更加真实自然。设计思路上充分考虑日常使用场景的痛点，L型结构相比直头插头能有效降低外力拉扯导致的插头脱落概率，同时减少插头占用的墙面空间，适配家具靠墙摆放的使用需求，插脚的间距、伸出长度都严格符合国标两孔插座的适配要求，确保插拔顺畅无卡滞，外壳的分模线位置做了隐藏式设计，放置在插头侧面不影响外观整体性，边缘全部做了R0.5以上的圆角处理，避免锐边划伤使用者。
