手动螺旋压紧式机械夹压工装结构

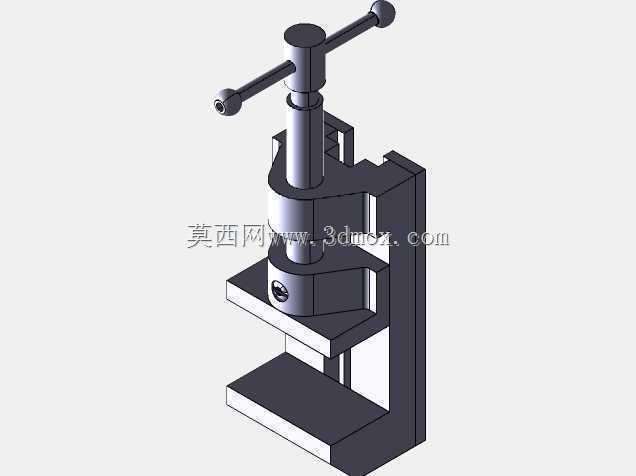

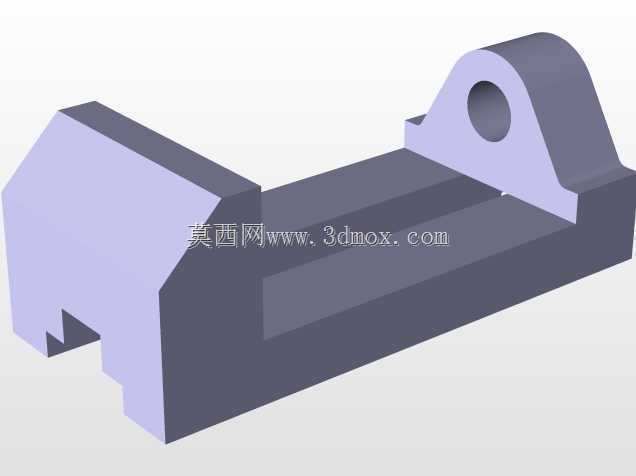

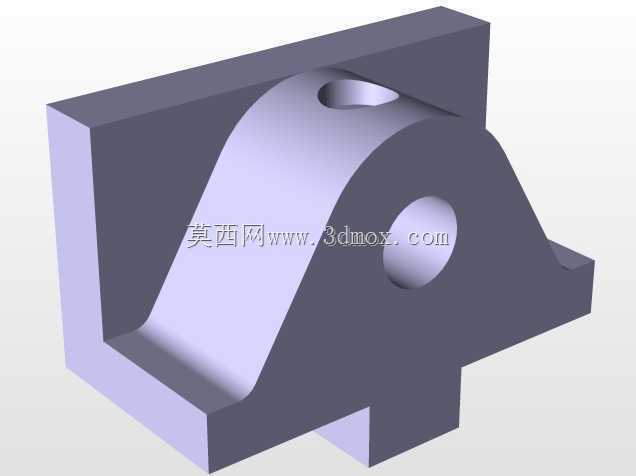

　　这款手动螺旋压紧结构，常被布置在小件机加工、小型零部件压装、试样装夹的工位上，作为工位级的快速夹紧单元使用，不需要外接气源、液压动力源，完全依靠手动操作就能输出足够的夹紧力，非常适合小批量加工、维修工位、教学实训场景下的工件固定需求，在没有配套动力管线的零散工位上适配性极强。从结构布局来看，整体采用C型开式机架结构，垂直布置的螺旋传动副作为核心施力部件，顶部的T型操作手轮带动梯形丝杆做垂直进给，丝杆下端连接压头，配合机架底部的固定工作台面形成夹紧区间，C型开口的设计可以从侧面装卸工件，不需要从顶部套入，对于带法兰边、局部凸起的异形小件，装卸操作的便利性比封闭框式结构好很多。设计过程中，机架的悬臂长度做了针对性控制，

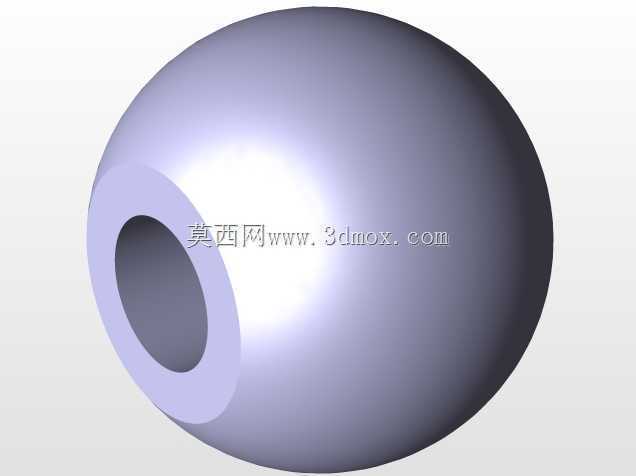

　　避免过长悬臂导致压紧时机架变形量过大，影响夹紧精度，丝杆的导程选用了小导程梯形螺纹，既保证了操作时的进给手感，不会出现手轮转一圈压头下行量太大难以控制压紧量的问题，同时梯形螺纹的自锁特性可以保证压紧后不会因为工件的反作用力出现松脱，不需要额外加锁止结构。压头与丝杆的连接采用了浮动式结构，压头可以小角度自适应偏转，当工件的被压紧面存在小角度平面度误差时，压头可以自动贴合工件表面，避免局部点接触导致压痕或者夹紧力不足的问题。安装边界上，整体底座为平板式结构，可以直接通过螺栓固定在工位台面上，不需要做复杂的预埋安装，整体垂直高度适配常规工位操作的人体工学高度，操作手轮的高度刚好对应站立操作时的手部舒适区间，不需要抬臂或者弯腰操作，

　　长时间重复装夹的操作疲劳度更低。实际使用中，这类夹具可以承担小型零件钻孔时的工件固定、小过盈量配合件的手动压装、粘接工序的工件施压固定等工作，夹紧力的大小可以通过手轮的操作力矩灵活控制，针对薄壁件、易变形件可以控制压紧力避免夹伤工件，针对硬质金属件则可以加大操作力矩获得足够的夹紧刚性，相比快速夹钳类的夹具，它的夹紧行程更大，可适配的工件厚度范围更宽，不需要频繁调整压头的初始位置，对于多品种小批量的加工场景，换型调整的时间成本更低。机架的导向部位做了加长的导向套结构，避免丝杆进给时出现径向摆动，保证压头的下行垂直度，压合过程中不会出现侧向分力导致工件移位。
