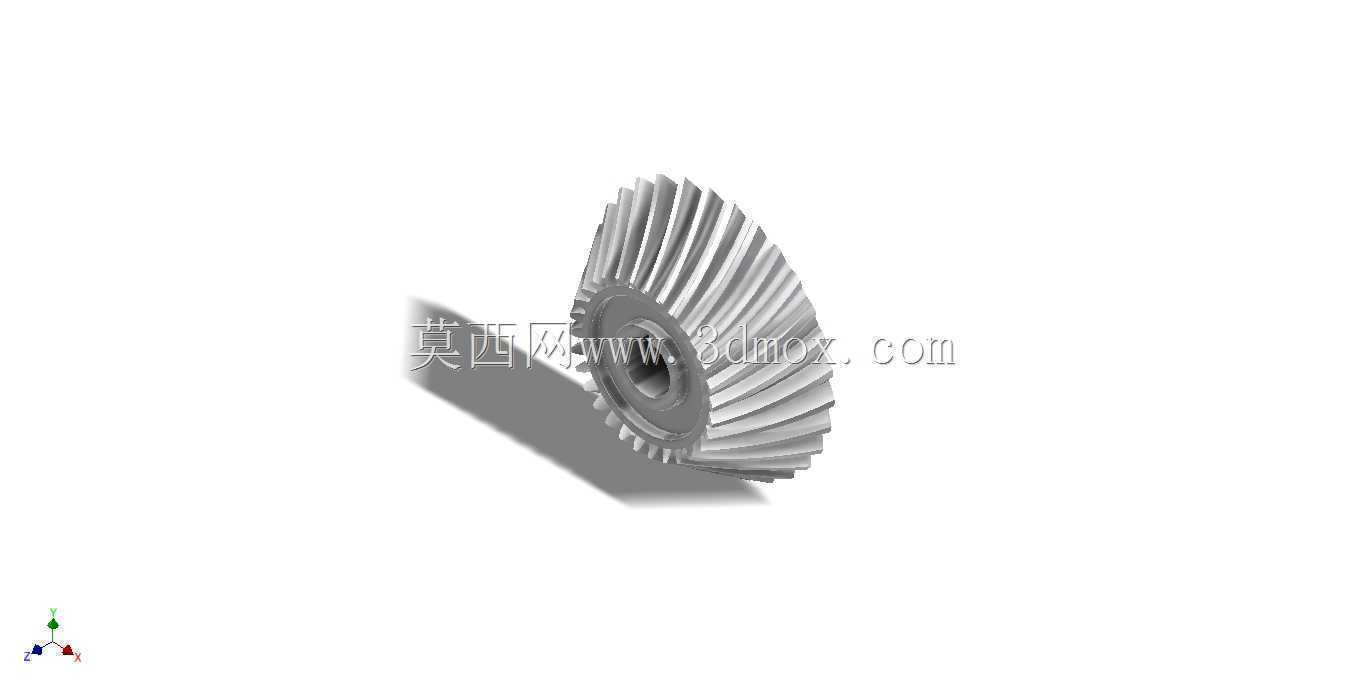

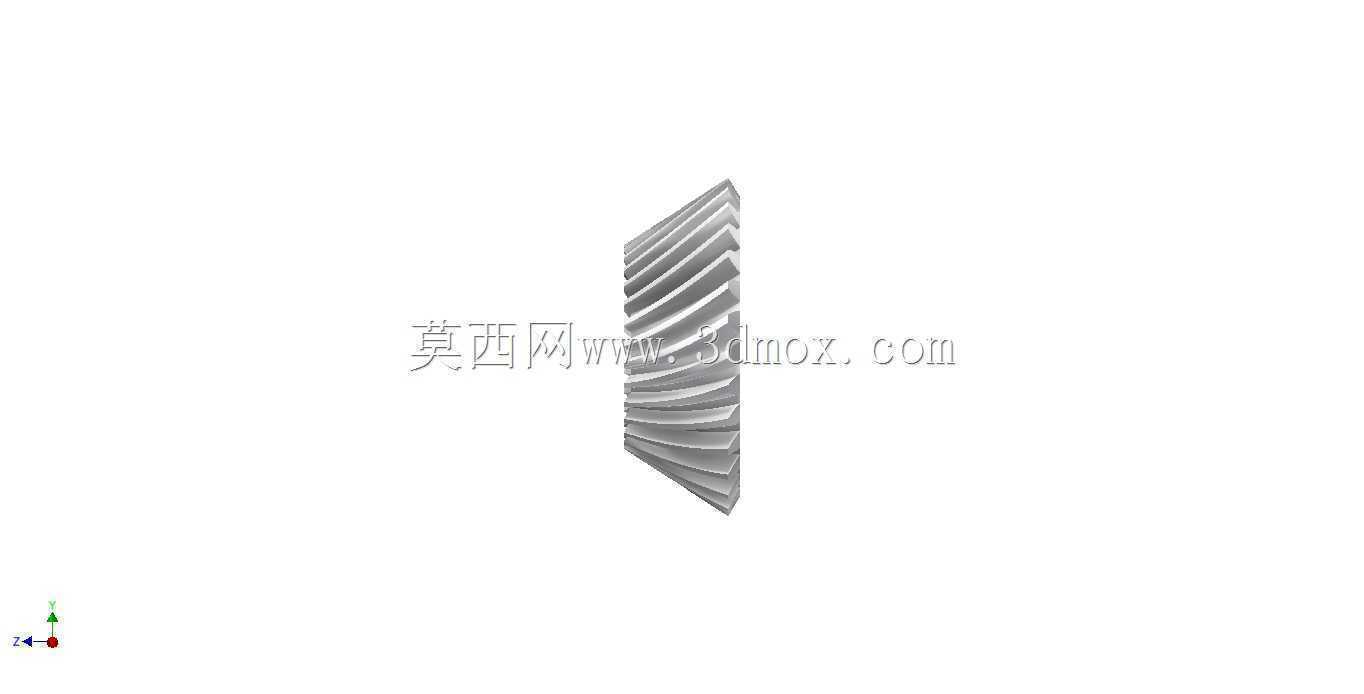

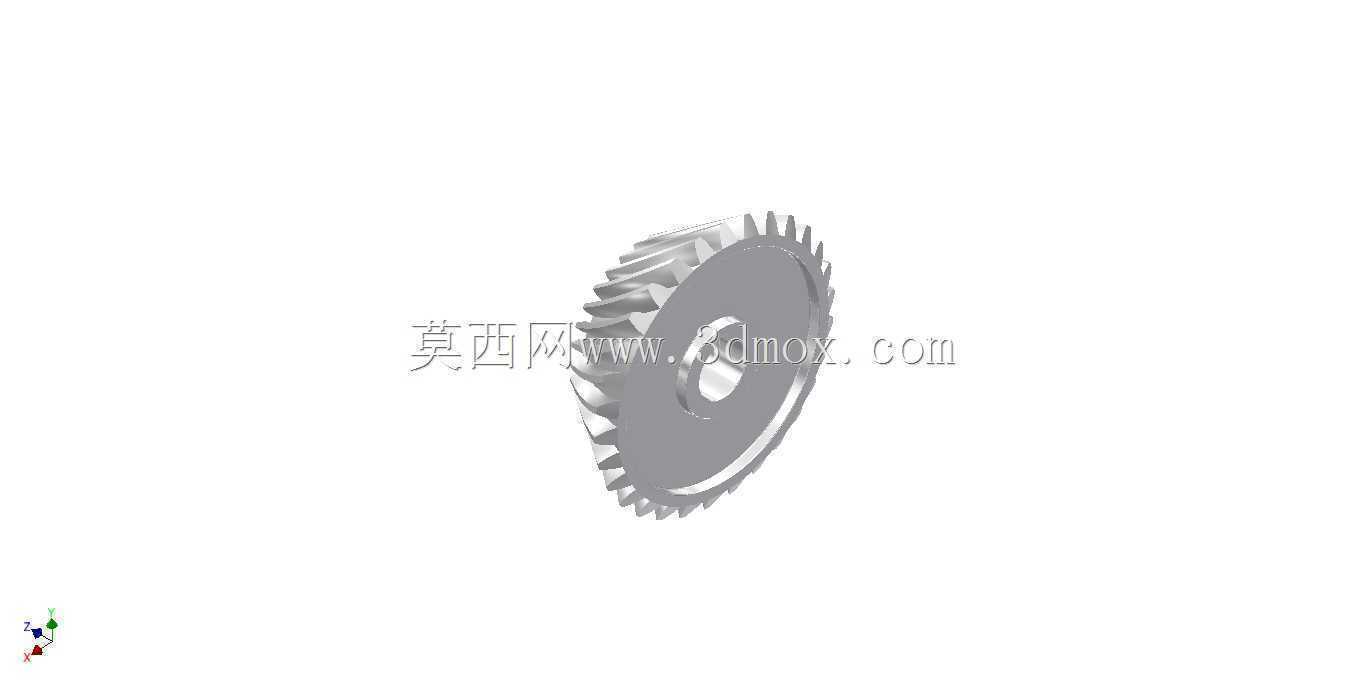

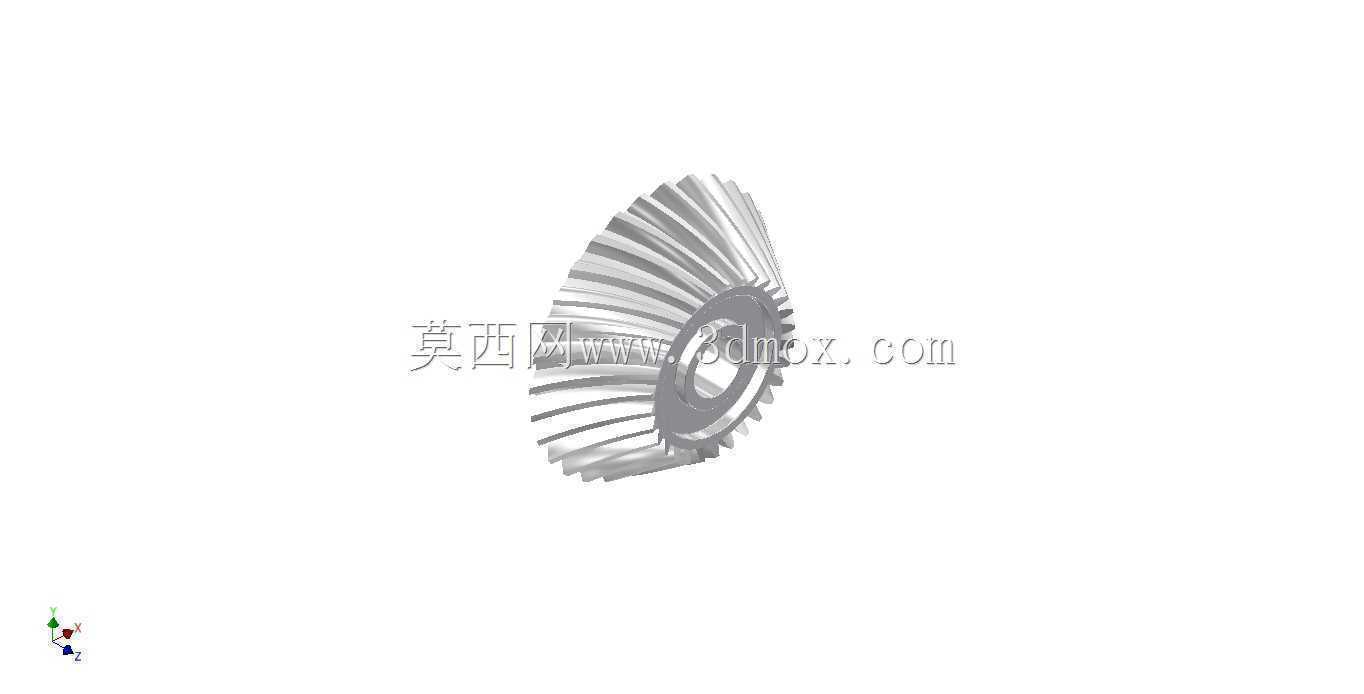

螺旋锥齿轮传动构件三维结构设计

　　在差速传动、相交轴动力传递的工况场景中，螺旋锥齿轮是核心的动力转接部件，这类构件常见于机床主轴进给箱、农业机械驱动桥、小型工程机械的动力分流单元，负责在两轴呈空间相交角度的布局下完成扭矩传递，相比直齿锥齿轮，其啮合过程的重合度更高，传动过程的冲击载荷更小，运转时的噪音控制表现更优，适合中高速、有一定载荷波动的传动场景。从结构设计逻辑来看，该螺旋锥齿轮的齿面采用螺旋形展成结构，齿线为曲线形态，啮合时轮齿是逐步进入接触再逐步脱离，不会出现直齿锥齿轮整齿突然啮合、突然脱开的冲击问题，能有效降低传动过程中的动载荷，延长轮齿的疲劳寿命。设计时需要重点匹配配对齿轮的安装距、轴交角参数，轮齿的螺旋角取值直接影响啮合重合度与轴向分力的大小，

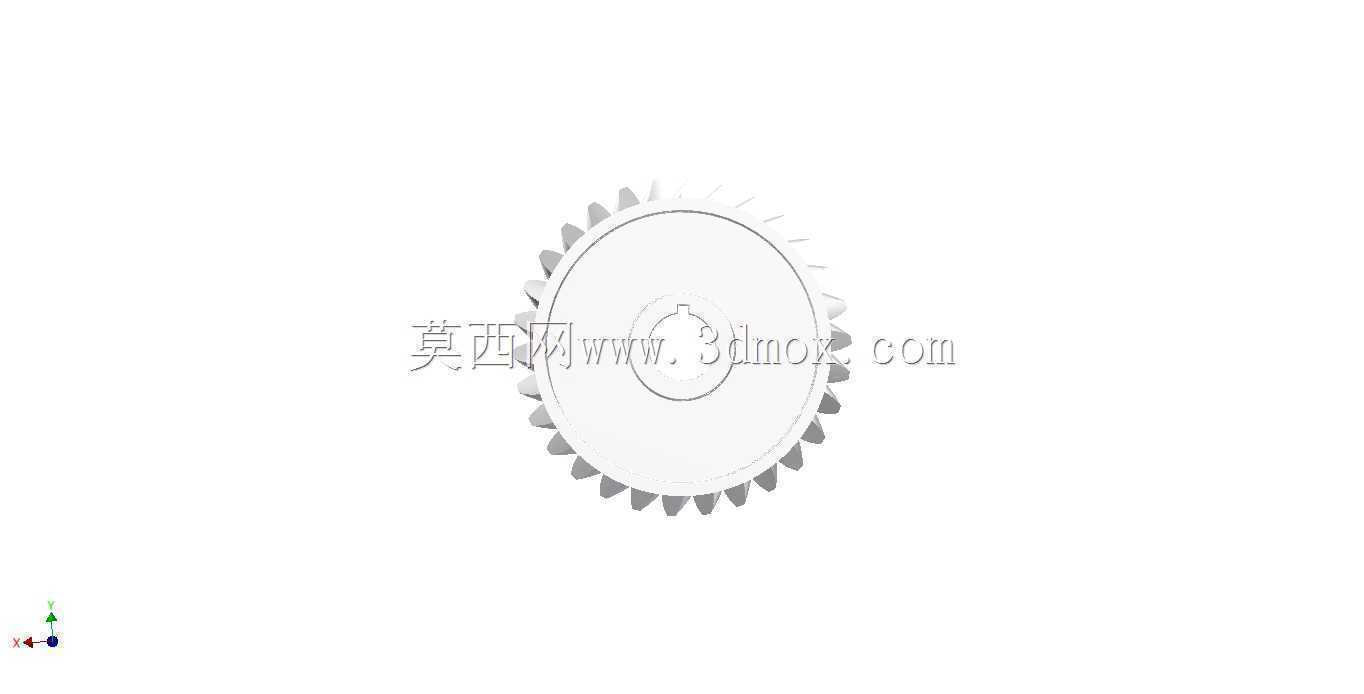

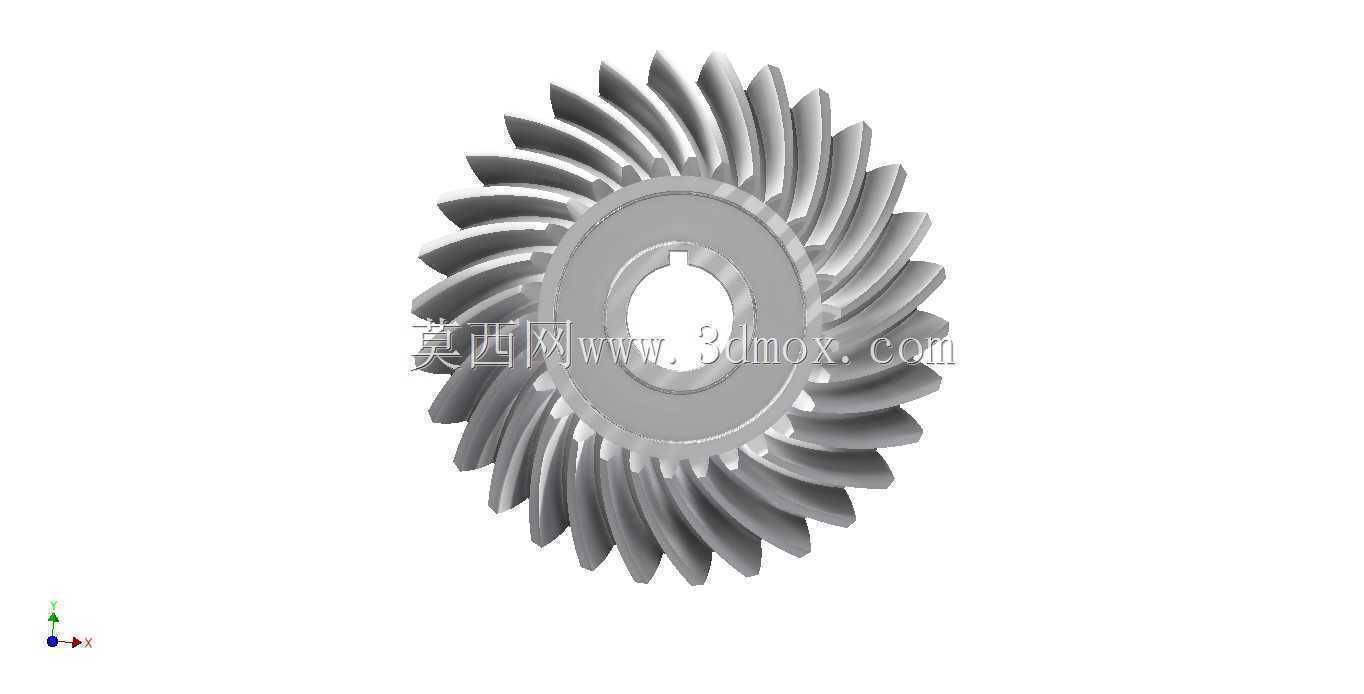

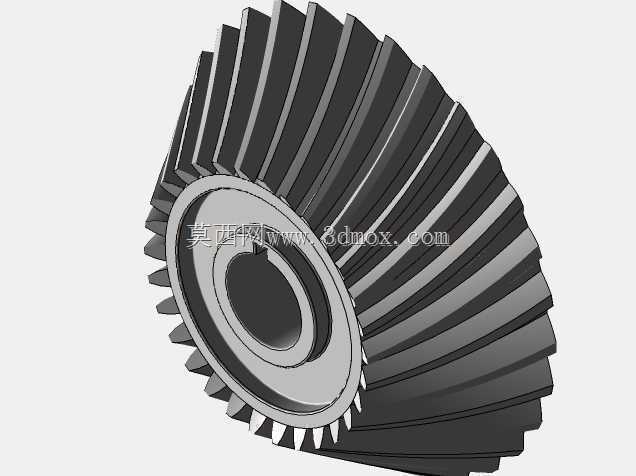

　　实际选型应用中需要结合支撑轴承的轴向承载能力确定螺旋角范围，避免轴向力过大造成轴承过早失效。从安装边界来看，该齿轮的中心轮毂位置设置有通孔与键槽结构，用于和传动轴完成周向固定，轮毂的轴向定位台阶尺寸需要匹配对应轴段的轴肩高度，保证装配后齿轮的轴向定位精度，避免运转过程中出现轴向窜动影响啮合间隙。齿部的大端、小端齿厚参数经过展成计算匹配，保证啮合时齿面接触印痕处于齿面中部区域，不会出现边缘接触造成的局部应力集中。轮齿的齿根过渡圆角经过优化处理，能有效分散齿根位置的弯曲应力，在承受冲击载荷时降低齿根断裂的风险。实际装配调试时，需要通过调整垫片厚度控制配对齿轮的啮合侧隙，侧隙过大会造成传动回程误差过大，反向传动时出现明显冲击，

　　侧隙过小则会造成轮齿啮合卡滞，运转时出现异常温升甚至齿面胶合。这类螺旋锥齿轮的三维建模过程需要严格遵循展成法加工的齿面生成逻辑，不能通过简单的阵列拉伸生成齿形，否则会造成齿面啮合干涉，实际装配时无法正常运转，建模时需要还原齿面的螺旋升角、齿向修形、齿顶修缘等细节参数，保证模型导入装配环境后可以完成运动仿真验证，检查不同啮合位置的干涉情况，提前排查设计缺陷，为后续的加工工艺编制、工装夹具设计提供准确的三维数据参考。在设备维护场景中，这类齿轮的磨损检查也需要依托准确的三维模型作为比对基准，通过扫描磨损后的齿面点云与原模型对比，判断磨损量是否达到更换阈值，避免过早更换造成成本浪费，也避免磨损过量造成传动失效引发设备故障。
