台式管道夹持虎钳结构设计

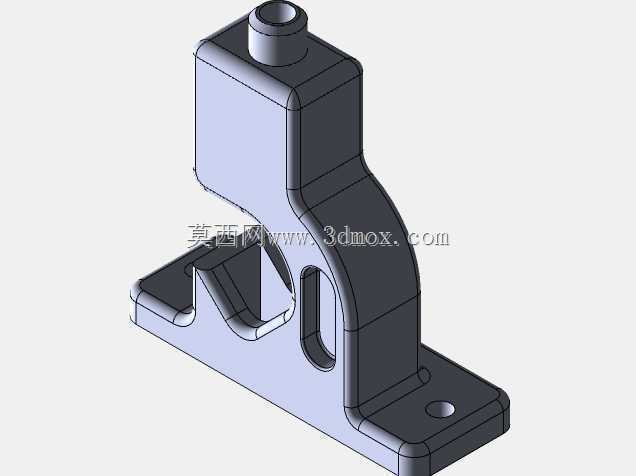

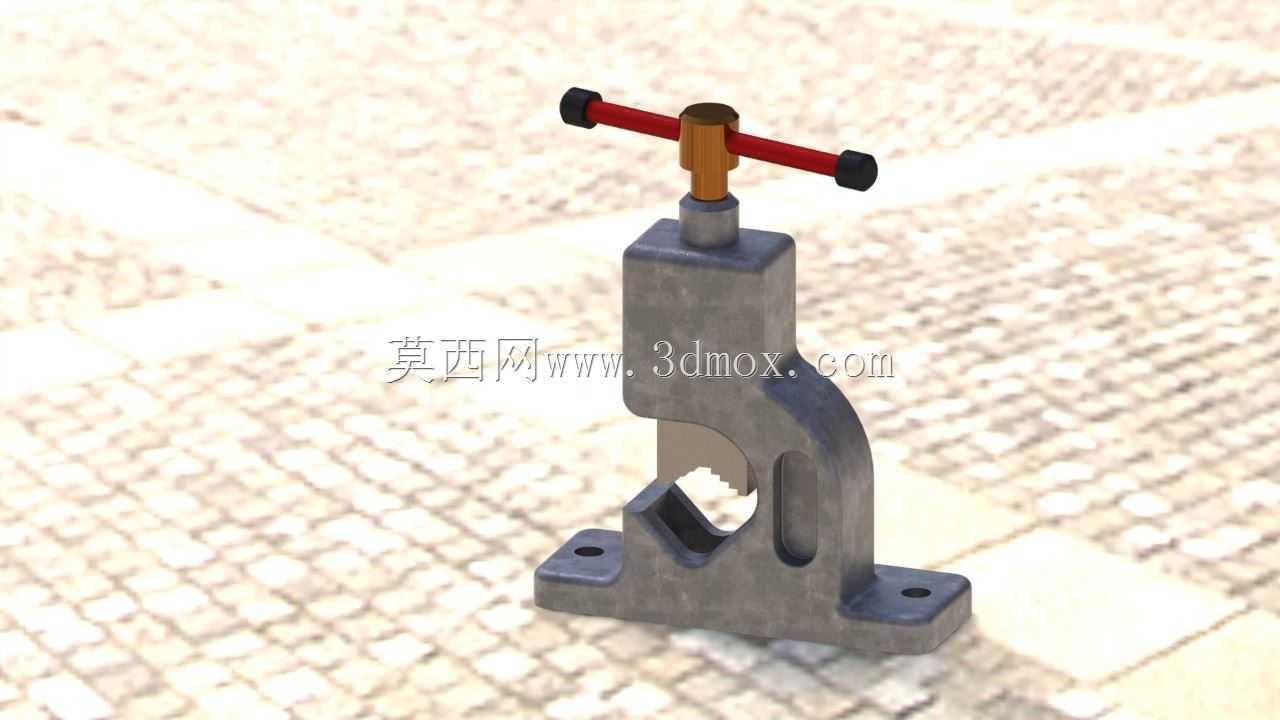

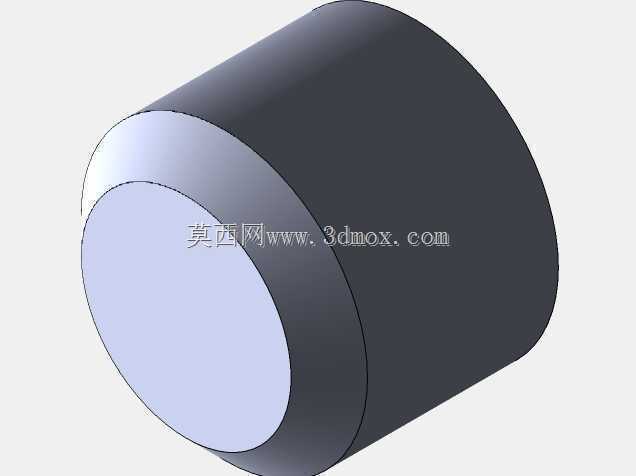

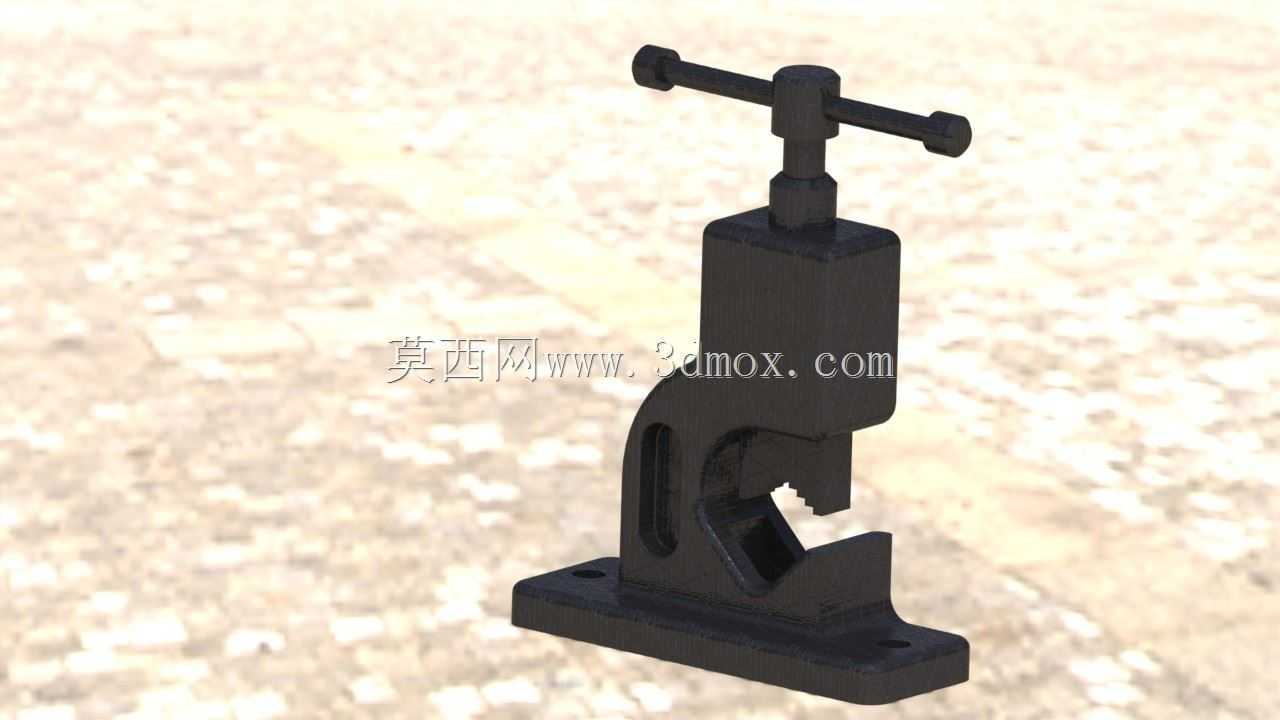

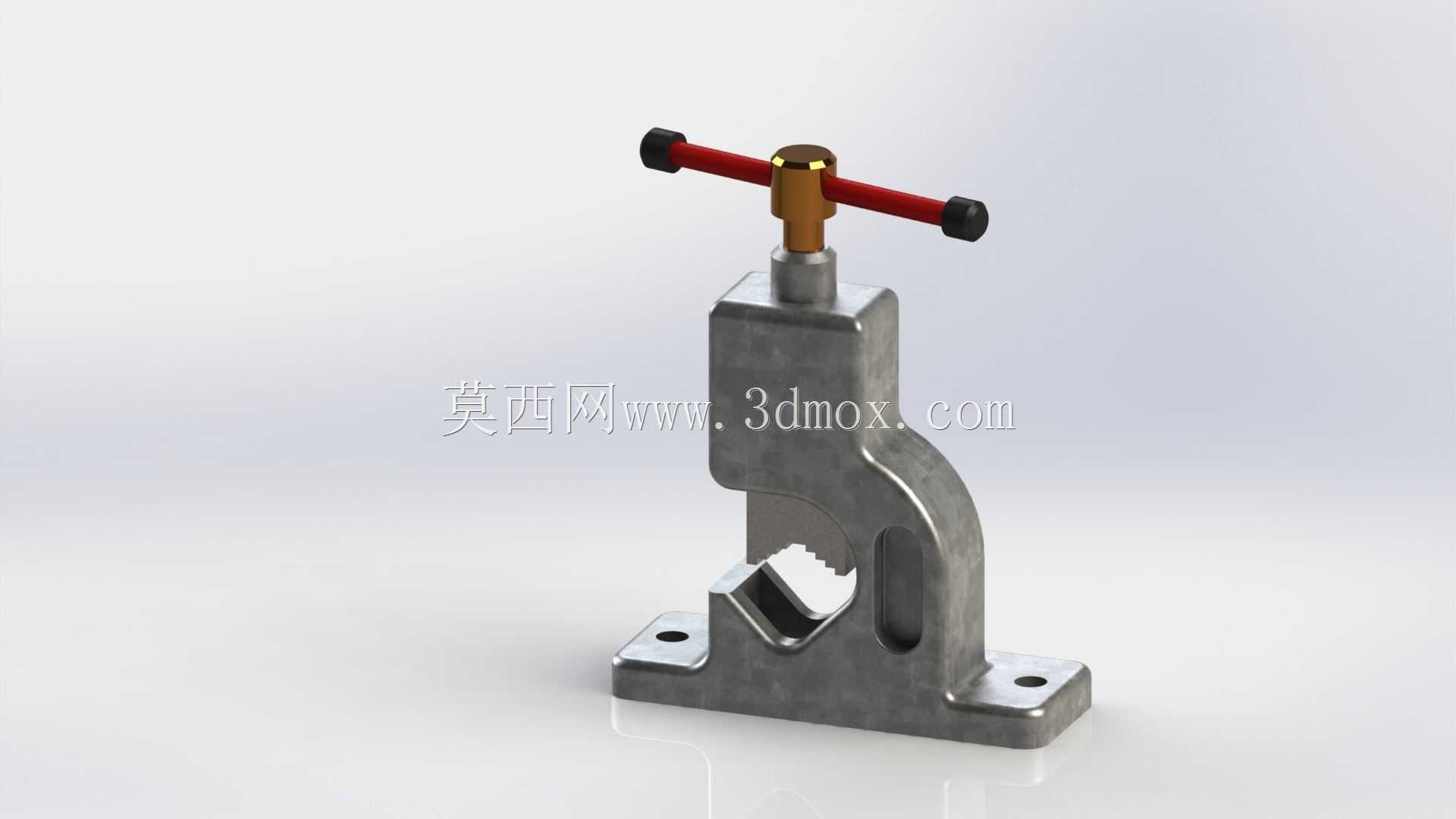

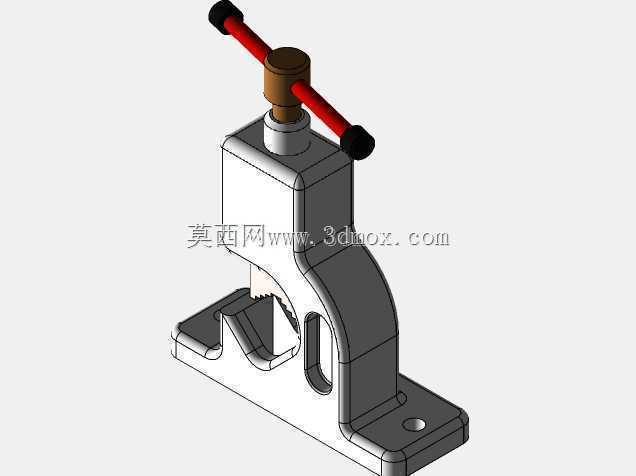

　　这款台式管道夹持虎钳，是针对管路预制、维修作业场景开发的专用夹持工装，区别于普通平口钳的平面夹持结构，其核心设计围绕圆形管件的装夹需求做了针对性优化，能在不损伤管件外壁的前提下提供足够夹紧力，避免管件在套丝、切割、坡口加工过程中出现打滑、转动的问题。从结构布局来看，整体采用一体式铸钢基座设计，底部设置两个带安装沉孔的固定耳板，安装孔中心距适配常规钳工工作台的T型槽间距，安装时可通过T型螺栓直接固定在工作台台面，基座整体高度控制在150mm区间，夹持工位中心距安装面高度约110mm，预留了足够的手动工具操作空间，不会出现操作时工具磕碰台面的问题。夹持单元采用半圆弧带齿钳口设计，固定钳口与活动钳口的V型圆弧槽同轴度控制在0.1mm以内，

　　钳口齿形采用钝角锯齿设计，齿尖做了R0.2的倒圆处理，既可以咬入管件表层氧化皮提供足够摩擦力，又不会因为齿尖过于尖锐造成管件外壁出现过深压痕，影响后续管路装配的密封性能。夹紧驱动采用T型手柄丝杆传动结构，丝杆采用Tr16×4梯形螺纹，具备自锁特性，夹紧后不会因为作业过程中的振动出现松脱，T型手柄的握杆长度设置为120mm，操作人员单手即可施加足够的拧紧力矩，无需借助加力杆就能完成DN15到DN50规格常规水煤气管的夹紧作业。活动钳身与基座之间采用燕尾槽导向结构，导向配合面做了刮研处理，配合间隙控制在0.05mm以内，夹紧过程中活动钳身不会出现偏摆，保证上下钳口的圆弧槽始终对正，避免管件装夹后出现倾斜，影响后续加工的尺寸精度。

　　在实际应用场景中，这类管钳常布置在管路维修班组的工位、水电安装现场的临时工作台、五金维修门店的钳工作业区，除了圆形金属管件的装夹，也可兼容小尺寸圆钢、六角棒料的夹持作业，相比普通台虎钳，其对圆形工件的夹持接触面积提升60%以上，相同夹紧力下的工件变形量更小，针对薄壁铜管、不锈钢管的装夹场景，还可在钳口处加装铜质护垫，进一步避免夹伤工件表面。整体结构没有多余的复杂零件，所有受力部件均做了应力集中优化，钳身拐角处采用R5以上的圆角过渡，长期承受夹紧载荷也不会出现开裂问题，日常维护仅需定期给丝杆、导向面涂抹润滑脂即可，使用寿命远高于焊接结构的简易管钳。
