离心式流体传动叶轮结构设计

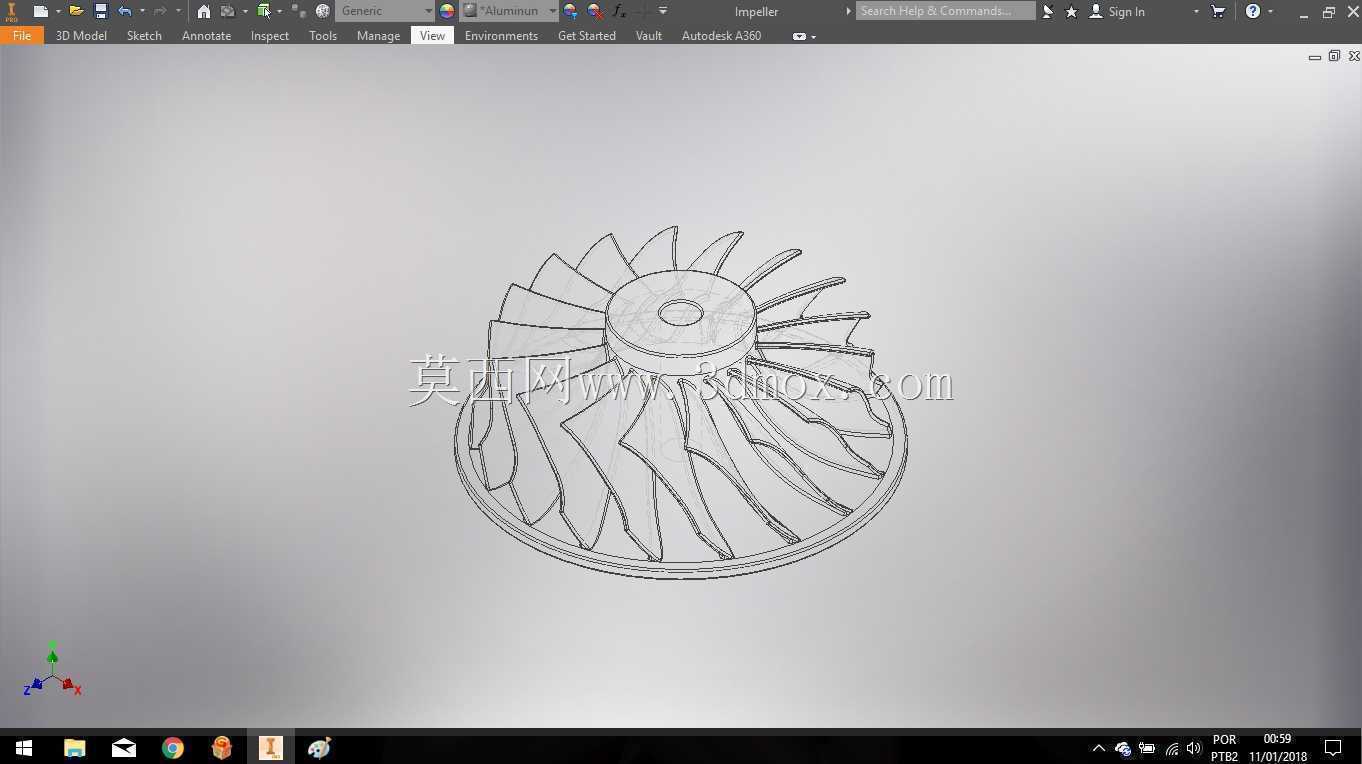

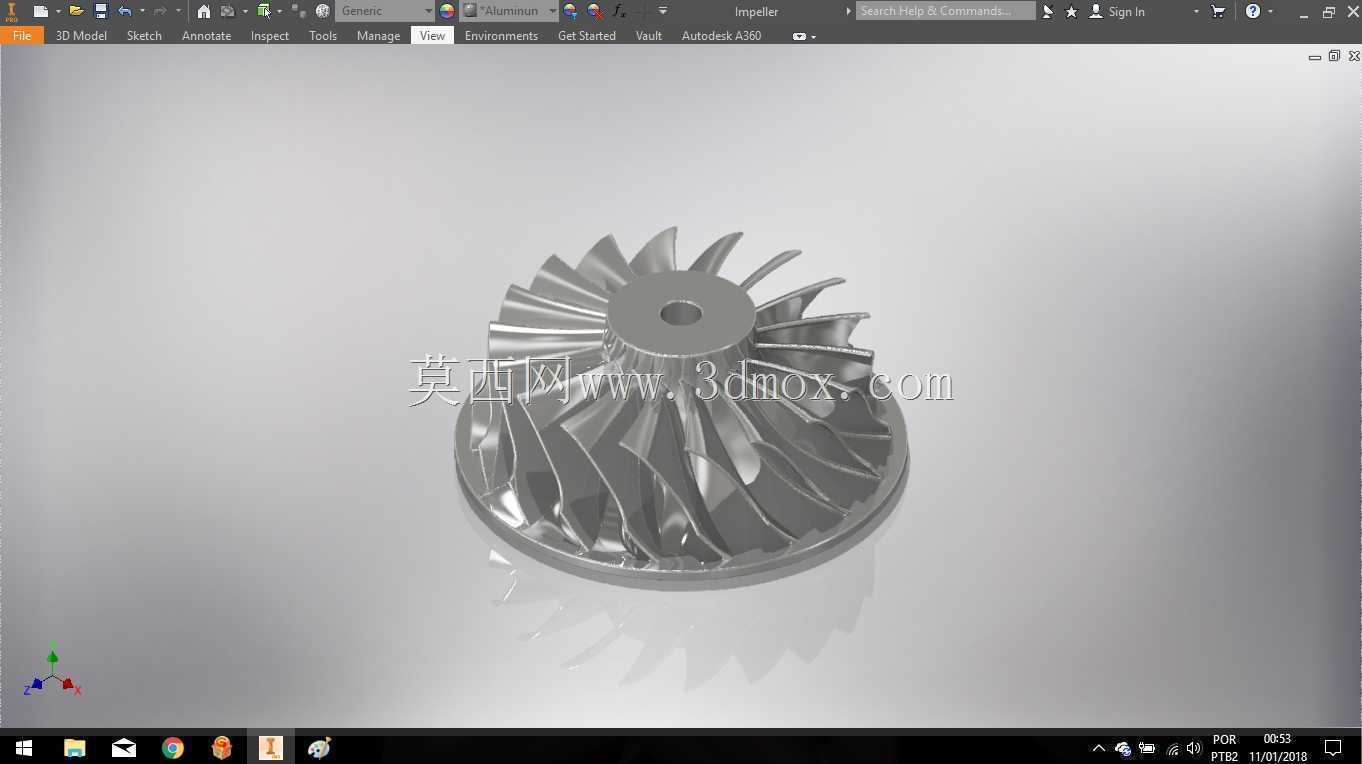

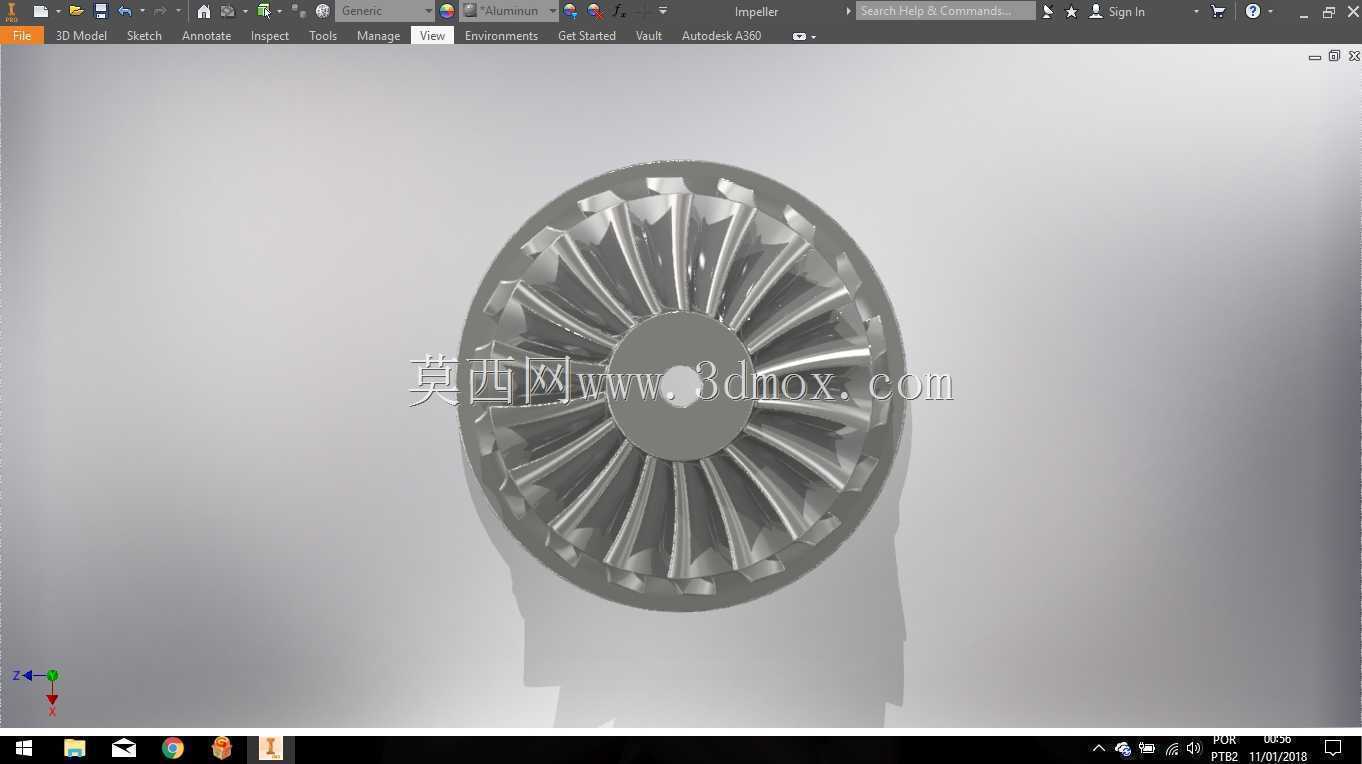

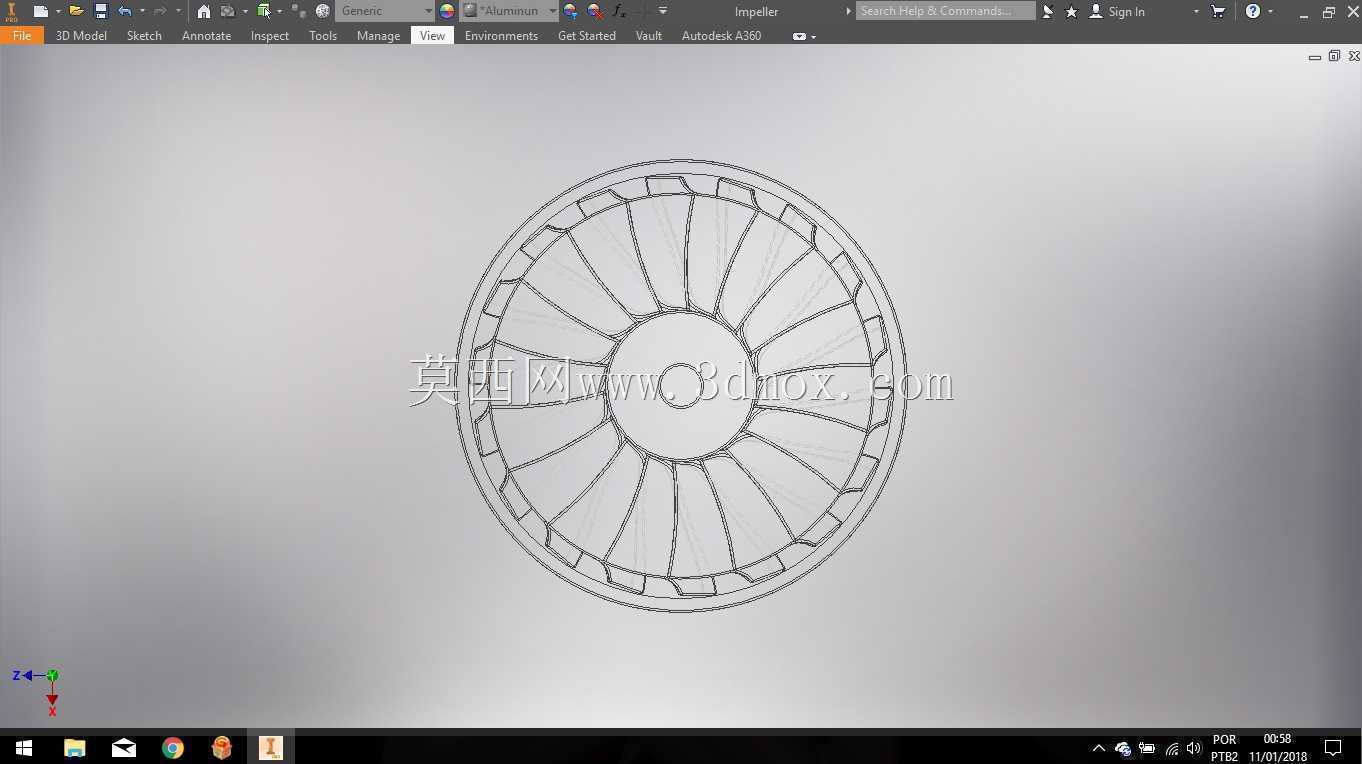

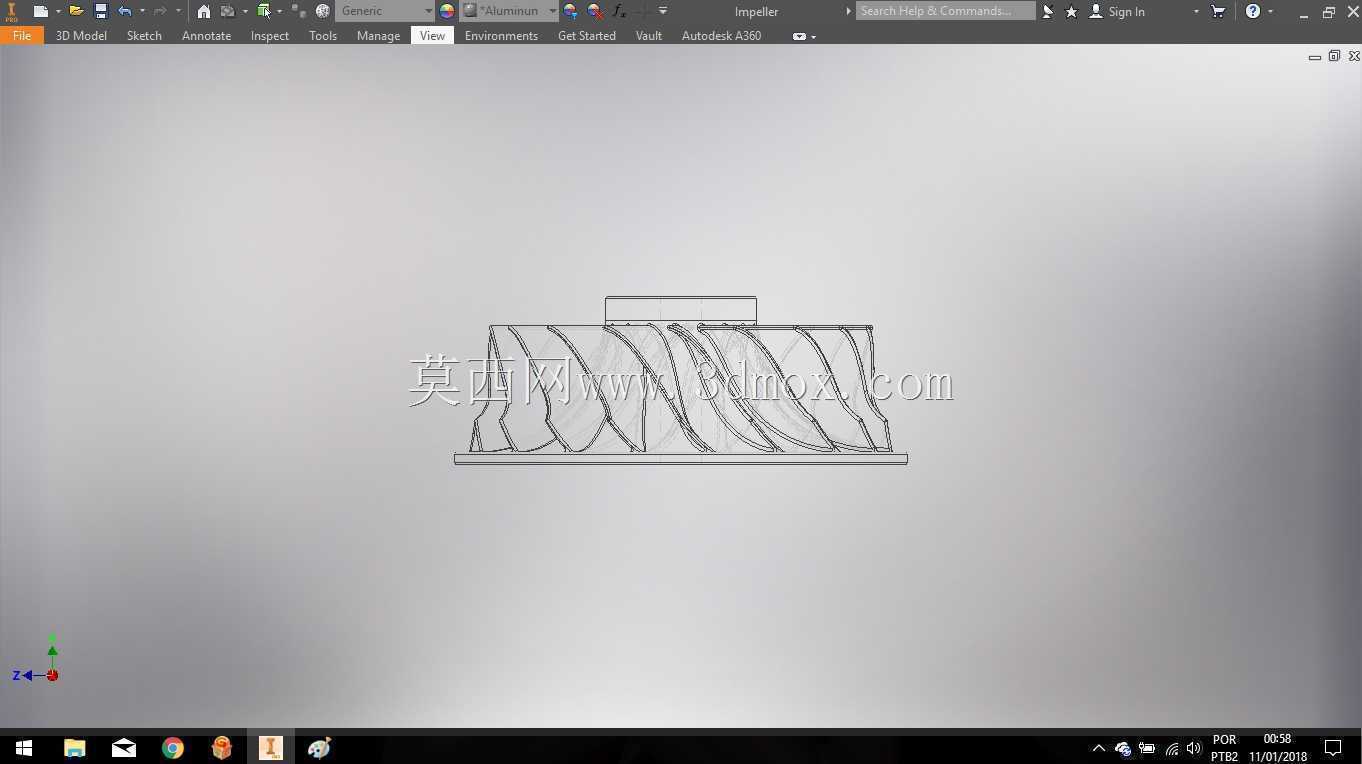

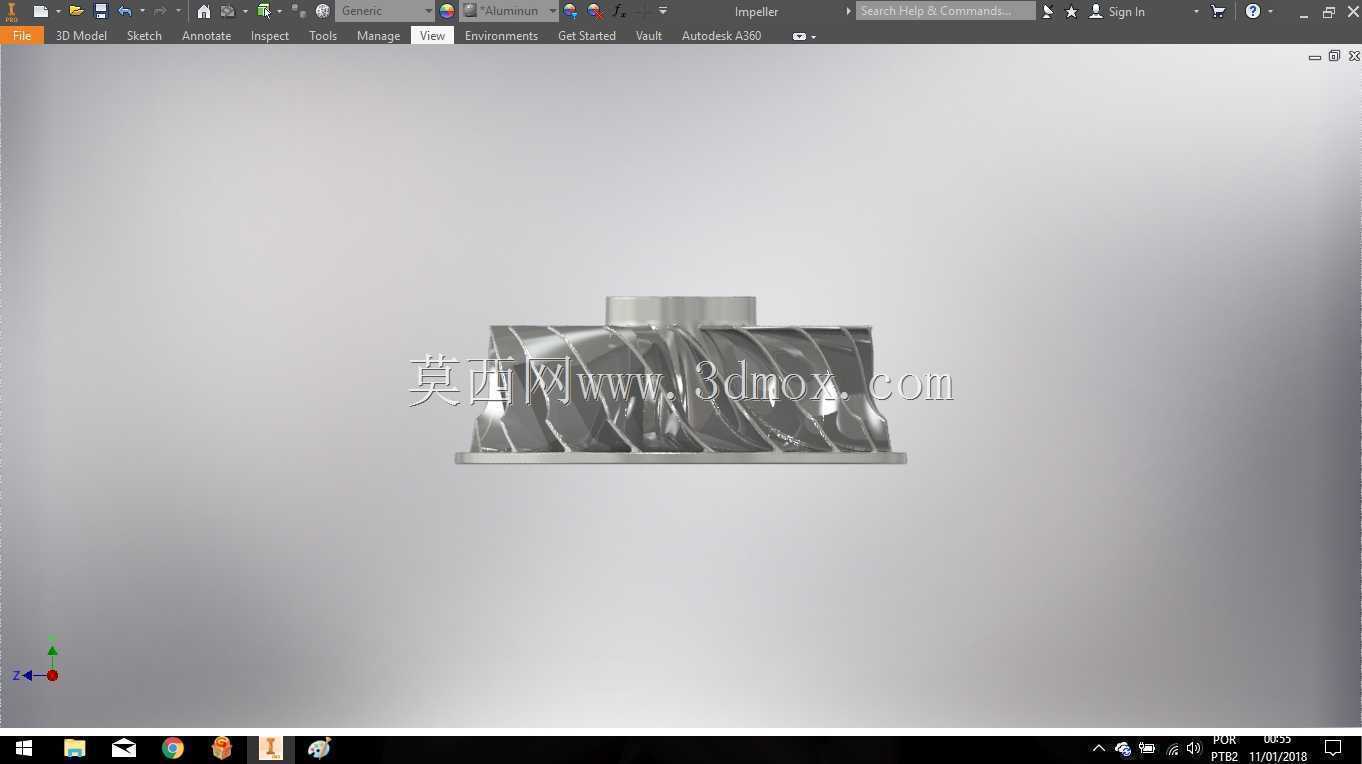

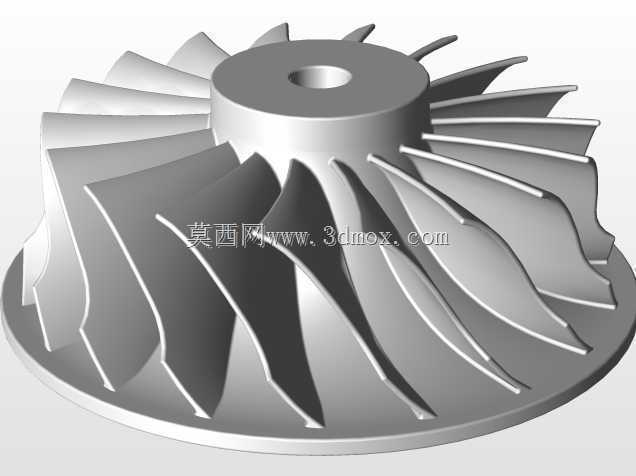

　　这类叶轮是离心式流体设备的核心做功部件，常见于涡轮增压器、小型离心风机、微型燃气轮机以及工业流体输送泵的动力端，承担着将转轴输入的机械能转化为流体压力能与动能的核心作用，其型线设计精度直接决定整套设备的运行效率、振动水平与工作寿命。从结构设计逻辑来看，该叶轮采用闭式轮盘搭配后弯式空间扭曲叶片的布局，轮心位置设置带定位孔的轮毂结构，用于和传动轴实现过盈配合或者键连接定位，轮毂的轴向厚度经过受力校核，能够传递额定工况下的扭矩载荷，同时避免高速旋转时的应力集中问题。叶片沿轮盘周向均匀排布，每一片叶片的型线都经过流体力学仿真优化，从轮毂侧到轮缘侧的扭曲角度随半径变化平滑过渡，既能够减少流体进入叶道时的冲击损失，

　　也能控制流体在叶道内的流动分离，降低运行过程中的涡流噪声。轮盘的外缘设置薄边围带结构，和叶片顶端贴合形成封闭的叶轮流道，减少流体从叶片顶端间隙的泄漏损失，提升整体做功效率。在实际安装场景中，这类叶轮的安装边界需要匹配对应设备的蜗壳流道尺寸，叶轮外缘和蜗壳内壁的径向间隙需要控制在合理范围，间隙过大会导致内泄漏增加效率下降，间隙过小则容易在高速旋转时因为轴系窜动、热膨胀出现刮蹭故障。设计过程中需要重点校核不同转速下的叶片应力分布，尤其是叶片和轮盘连接的根部位置，是高速旋转时的应力集中区域，需要做圆角过渡处理，避免长期运行出现疲劳裂纹。同时叶轮流道的表面粗糙度需要控制在合理范围，降低流体流动的沿程阻力，对于高速运行的工况，

　　还需要对叶轮做动平衡校正，将剩余不平衡量控制在允许范围内，避免运行时出现轴系振动超标，影响轴承等配套部件的使用寿命。这类叶轮的应用场景覆盖很广，小到车载涡轮增压器的压气机叶轮，大到工业通风设备、流体输送泵的核心转动件，其核心设计逻辑都是围绕流体流动特性与结构强度的平衡，在保证结构可靠的前提下尽可能提升能量转换效率，减少不必要的能量损耗。
