轻量化单轴拖挂车架结构三维设计

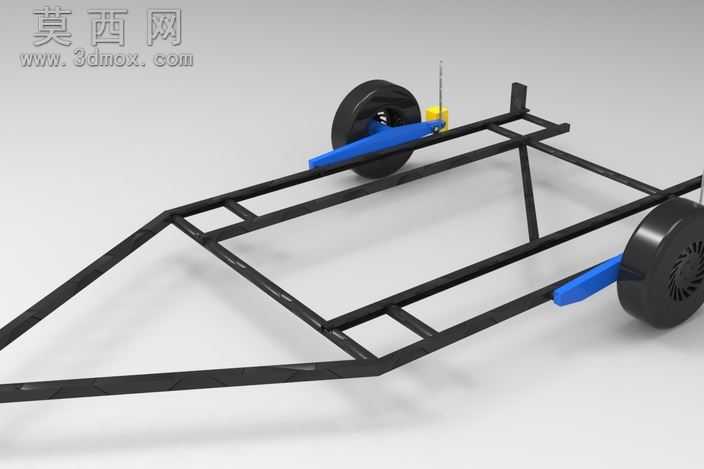

本作品为单轴轻量化拖挂车架的三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，从牵引连接端开始逐步绘制纵梁、横梁的空间轮廓，通过草图约束精准控制各杆件的相对位置与夹角，确保牵引端的连接尺寸、轮轴安装位的同轴度符合小型拖挂设备的通用适配标准。车架主体采用矩形钢管拼接的框架式结构，建模过程中对每一处管材衔接位置做了贴合处理，预留出轮轴安装、牵引销固定的装配基准面，避免后续装配出现干涉问题。渲染阶段采用哑光黑色金属材质赋予车架主体，还原钢制管材经喷塑处理后的真实质感，轮轴连接部位的蓝色部件采用工程塑料材质表现，搭配高光黑色橡胶轮胎材质，通过三点布光突出车架的空间结构层次，背景采用浅灰色哑光地面弱化环境干扰，让观者可以清晰识别车架的杆件排布逻辑。结构设计上以轻量化为核心思路，在保证车架整体抗扭、抗弯强度的前提下，对横梁排布做了优化，减少非受力区域的冗余管材，在轮轴安装位置增设局部加强结构，分散行驶过程中的载荷冲击，牵引端采用三角收拢式结构，将牵引力均匀传导至两侧纵梁，避免局部应力集中导致的车架变形。整个模型完整还原了小型拖挂车从牵引连接到轮组安装的全部基础结构，各部件均保留可编辑的参数化特征，可根据实际载重需求调整管材规格、轮距尺寸与牵引高度，适配不同的小型拖挂使用场景，为后续加装货厢、专用作业设备提供了可靠的底盘结构基础。
