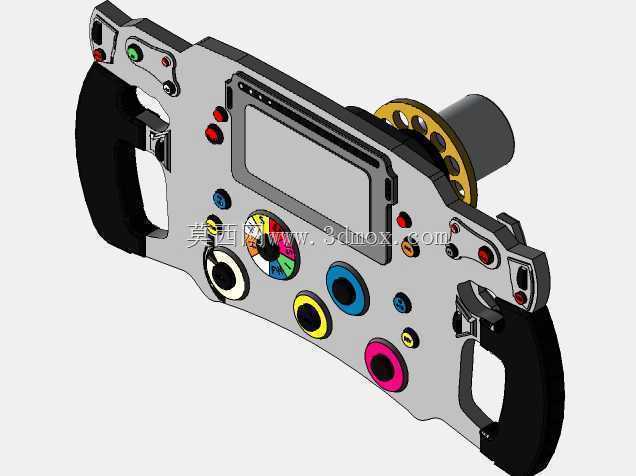

概念款方程式赛车操控方向盘结构设计

　　这款概念设计的方程式赛车方向盘，核心服务于场地竞速类方程式赛车的驾驶操控场景，是赛车手与整车电控、机械系统交互的核心终端部件，区别于民用车辆方向盘的转向单一功能，该部件集成了整车行驶过程中绝大多数高频操控指令的输入端口。从安装边界来看，方向盘主体通过后部的花键连接座与转向柱输出端配合，连接法兰处预留了标准的快拆结构安装位，适配赛事通用的快拆基座规格，整体安装后突出转向柱端面的轴向尺寸控制在120mm以内，径向最大宽度控制在280mm范围内，完全适配方程式赛车狭窄的驾驶舱空间，不会在车手大角度打方向时与舱内防滚架、仪表台结构发生干涉。握把区域采用符合人体工学的异形曲面设计，左右握持位的轮廓完全贴合佩戴赛车手套后的手掌自然弯曲形态，

　　握持区表面预留了防滑纹理的加工余量，即便在高G值工况下手部出汗也能保持稳定的握持力，握把内部预留了震动反馈模块的安装空腔，可接入整车路感反馈系统，将轮胎抓地极限、路面颠簸的信号通过震动传递给车手。盘面的功能按键布局完全遵循赛事操控的人机工程逻辑，高频操作的功能按键全部布置在双手握持时手指可自然触及的范围内，拇指覆盖区域设置了多组带不同颜色标识的功能按键，分别对应动力模式切换、刹车比调节、无线电通讯、饮水系统触发等高频操作，不同功能按键采用差异化的直径与表面触感设计，车手无需视线离开赛道即可通过触感区分按键功能。盘面中部预留了大尺寸液晶显示屏的安装位，可实时显示转速、挡位、轮胎温度、圈速等核心行驶数据，

　　屏幕周边设置了多组旋钮式调节控件，对应差速器锁止率、牵引力控制等级、能量回收强度等需要精细调节的参数，旋钮采用分段式阻尼设计，每一次调节都有清晰的档位反馈，避免行驶过程中误操作。左右握把的上部区域设置了换挡拨片与离合器拨片的安装支点，拨片的触发行程与按压力度完全适配赛事操作习惯，拨片根部预留了位置传感器的安装位，可直接接入整车电控系统实现信号的快速传输。整个方向盘的主体框架采用轻量化设计思路，主体结构预留了碳纤维铺层的建模基准，在保证结构强度能够承受转向大扭矩输入、高频按键操作冲击的前提下，尽可能降低部件自身重量，减少转向系统的转动惯量，提升转向响应速度。盘面的所有电子元件安装位都预留了走线槽与接插件固定位，内部线束可沿着方向盘骨架内部的空腔汇集到后部的中心滑环安装位，避免大角度转向时线束发生缠绕磨损。
