四冲程拳击发动机连杆结构设计

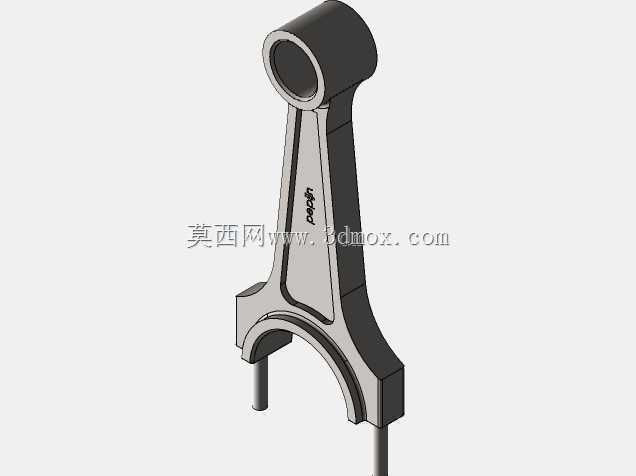

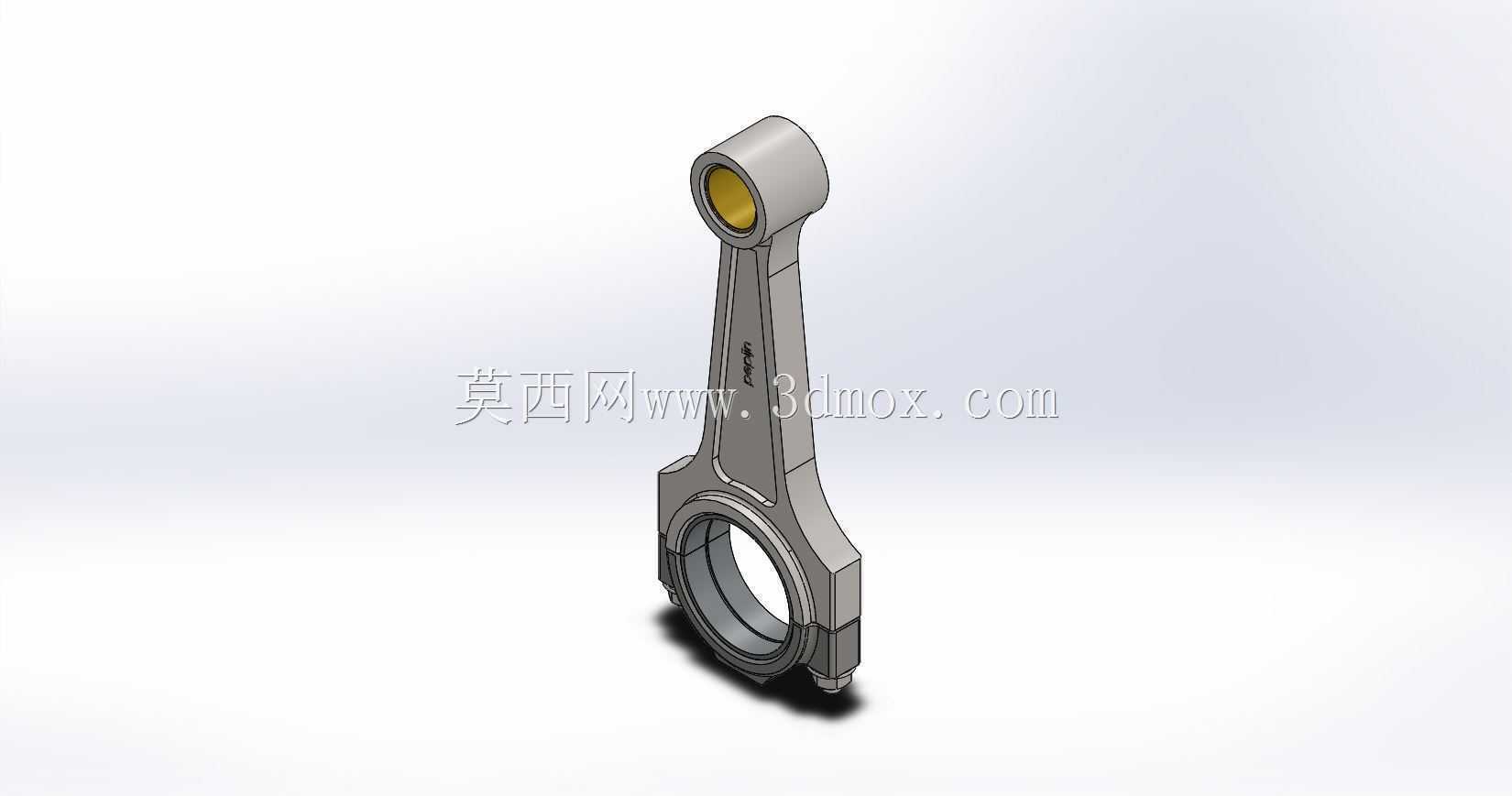

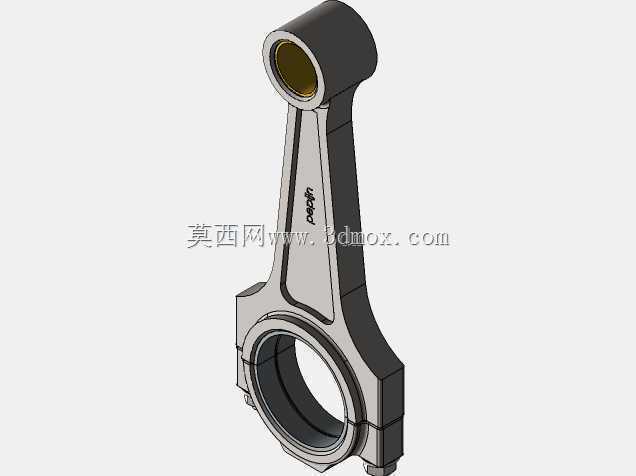

　　在往复式内燃机的动力传递链路中，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，这款适配四冲程水平对置（拳击）发动机的连杆，需要在高转速、交变冲击载荷的工况下长期稳定工作，设计阶段首先要明确其在整机中的安装边界：小端通过活塞销与活塞销座孔配合，大端拆分后与曲轴连杆轴颈装配，整体长度需要匹配对应排量机型的活塞行程与曲轴回转半径，避免活塞运行到上止点时与气门室发生运动干涉，同时也要保证下止点位置活塞裙部不会碰撞曲轴箱内壁。从功能特性来看，拳击发动机的水平对置布局使得连杆工作时的受力方向与直列机型有明显区别，除了常规的气体爆发压力传递、往复惯性力传导之外，还要抵消水平方向布置带来的侧向分力，因此杆身采用了工字形截面设计，

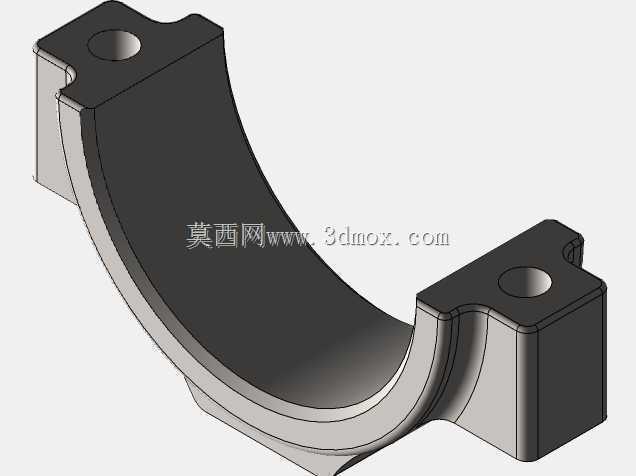

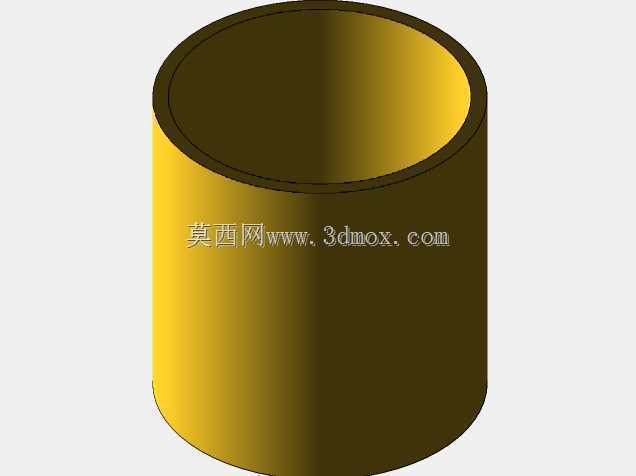

　　在保证整体抗弯、抗扭刚度的前提下尽可能降低往复运动质量，减少高转速下的惯性载荷冲击。小端位置压装了铜基衬套，与活塞销形成间隙配合，工作时依靠曲轴飞溅的润滑油形成油膜润滑，衬套的油孔位置需要对准连杆杆身的导油槽，保证润滑油能够顺利进入配合面，避免干磨导致的衬套烧蚀。大端采用斜切口拆分设计，配合锯齿形定位面保证连杆盖与杆身的装配定位精度，连接螺栓采用高强度预应力螺栓，按照规定扭矩拧紧后可以承受做功行程的爆发压力冲击，不会出现连接松动的问题。设计过程中需要反复校核不同工况下的应力分布：做功行程活塞顶部承受的燃气压力通过活塞销传递到连杆小端，此时杆身承受压应力，排气行程末端活塞接近上止点时，往复运动的惯性力会让杆身承受拉应力，

　　两种交变载荷循环作用下，杆身与大小端的过渡圆角位置是应力集中的高发区域，需要通过圆弧过渡优化减少应力集中系数，避免长期运行出现疲劳断裂。同时还要考虑动平衡匹配，单件连杆的大小端质量需要控制在公差范围内，同一台发动机装配的多支连杆质量差要控制在极小的区间内，避免高转速下出现异常振动，影响整机运行的平顺性。安装尺寸方面，小端衬套的内径需要与选配的活塞销外径匹配，保证合适的配合间隙，大端轴瓦的内径需要与曲轴连杆轴颈的尺寸适配，轴瓦的定位唇要准确嵌入连杆盖与杆身的定位槽内，防止轴瓦工作时出现转动堵塞油道。杆身表面做了喷丸强化处理，提升表面残余压应力，进一步增强疲劳强度，适配拳击发动机高转速运行的工况需求。
