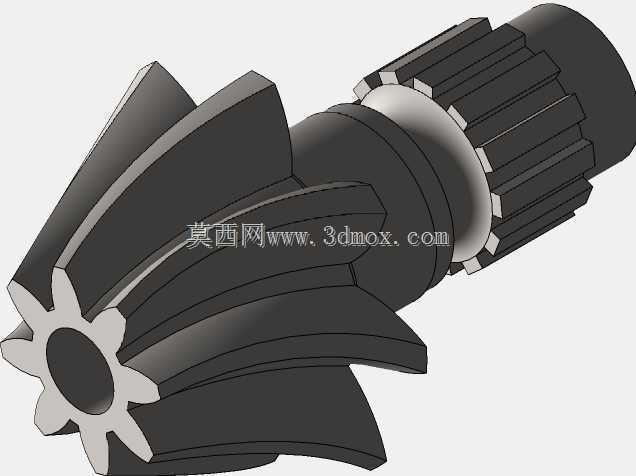

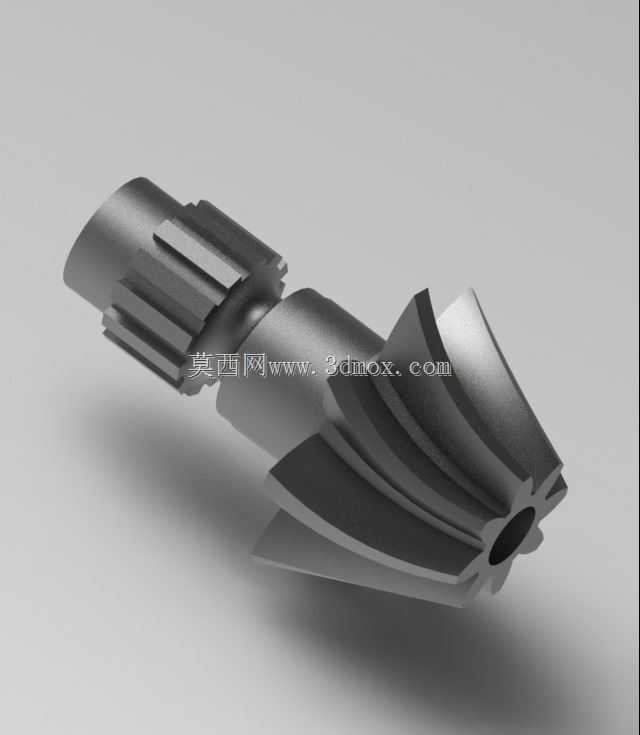

带花键轴段螺旋锥齿轮扭力钻传动件

　　该零件是扭力钻动力传输路径中的核心啮合传动部件，集成了螺旋锥齿轮啮合段与花键连接轴段，在手持扭力钻、台式攻钻设备的动力头结构中承担扭矩换向、增速传输的核心作用。从实际工况适配角度看，这类集成式轴齿零件主要应用在需要将电机轴向输出动力转向90度传递至钻夹头的作业场景中，常见于角向扭力钻、狭小空间作业的钻孔攻丝设备，能够在紧凑的机头空间内完成动力传递方向的切换，同时保证扭矩传输的平稳性，避免齿轮啮合过程中出现的冲击、打齿问题。

　　设计过程中优先考虑了啮合精度与安装同轴度的匹配要求，螺旋锥齿轮的齿向采用等螺旋角修形设计，齿面接触区经过啮合印痕校核，能够保证在额定扭矩负载下，齿面接触应力分布均匀，避免局部应力集中导致的齿面过早磨损。花键轴段采用矩形花键结构，与上游传动套的配合间隙控制在过渡配合区间，既保证动力传输过程中无周向窜动，也能满足装配时的快速对位需求，轴端的定位轴颈与机头壳体内的轴承内圈配合，安装时需保证轴承位的圆柱度公差，避免轴系转动时出现径向跳动，影响钻夹头的回转精度。

　　从安装边界来看，零件的轴向定位依靠花键轴段的轴肩端面实现，装配时轴肩与轴承内圈端面的贴合度需控制在0.02mm以内，避免轴向窜动导致齿轮啮合间隙变化；齿轮段的最大外径适配机头壳体的内腔避让尺寸，装配后齿顶与壳体内壁的安全间隙不小于1.5mm，防止转动过程中齿顶与壳体发生剐蹭。零件的整体轴长适配扭力钻机头的轴向安装空间，无需额外加装隔套即可完成轴向尺寸链的匹配，减少了装配环节的调整工作量。

　　在功能特性上，一体化轴齿结构相比分体式的齿轮+轴装配结构，取消了键连接的配合环节，能够承受更大的冲击扭矩，适配扭力钻钻孔、攻丝过程中遇到硬质点时的瞬时过载工况，螺旋齿的啮合重合度更高，传动过程中的噪音比直齿锥齿轮结构低3-5分贝，更适合手持类电动工具的使用场景。花键段的齿侧经过表面淬火处理，表面硬度达到HRC48-52，能够承受频繁正反转切换时的接触面磨损，延长零件的整体使用寿命。建模过程中对齿根过渡圆角做了优化处理，避免应力集中导致的轴齿断裂风险，所有配合面的粗糙度要求均匹配实际机加工工艺能力，无需特殊工艺即可完成量产加工。
