三芯带线电子接插件结构设计

　　这款三芯带线电子接插件，主要面向低压电气回路的信号传输与小功率供电场景，常见于小型工控设备内部板卡连接、消费类电子内部模组接线、小型机电产品的电源输入接驳等场景，能够在有限的设备内部空间里完成三路独立线路的快速对接与断开，替代传统的螺丝压接、焊线等接线方式，大幅提升产线装配效率，也便于后期设备维护时的模组快速更换。

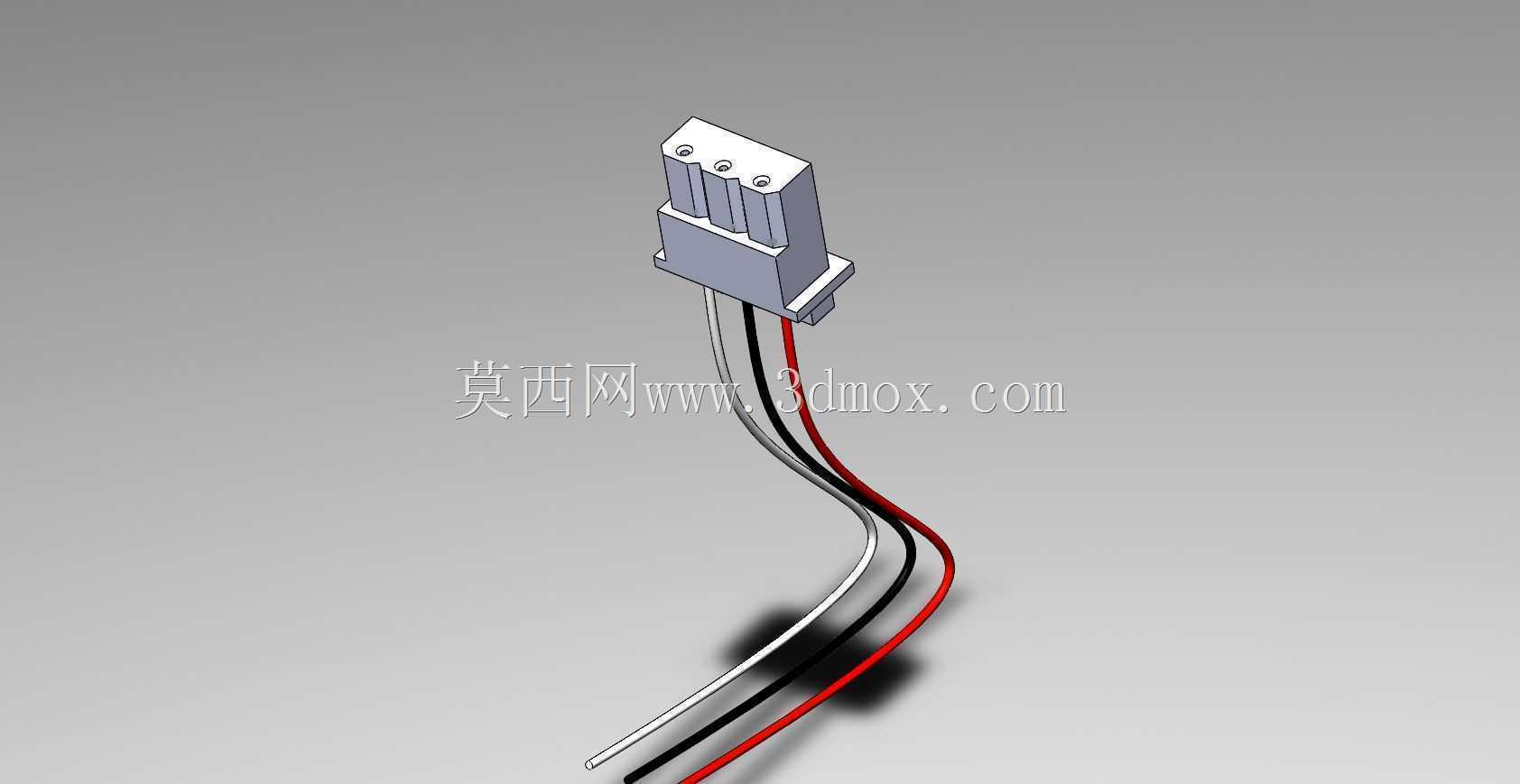

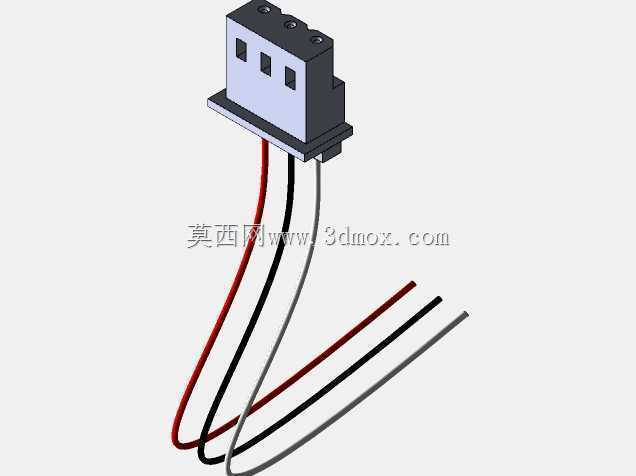

　　从结构设计思路来看，接插件的公端主体采用绝缘阻燃工程塑料塑压成型，插合端面做了防呆凸台设计，能避免插合时的针位错接，三个插针孔位呈等距直线排布，孔位内部预留了金属插针的卡接槽，插针与导线的连接端采用压接结构，无需焊锡即可完成导线与插针的可靠导通，压接部位做了防滑倒刺结构，能避免导线受拉时从插针尾部脱出。接插件尾部设计了出线卡扣结构，三根不同颜色的导线从卡扣位置穿出，卡扣能对导线根部形成应力释放，避免设备运行过程中导线反复弯折导致的线芯断裂，三根导线分别采用红、黑、白三色绝缘层，对应不同的线路定义，装配时无需额外做线号标记即可快速区分回路，减少装配接线的出错概率。

　　从安装边界来看，这款接插件的插合端外形为矩形结构，两侧预留了卡扣锁止位，与对应母座插合后可通过侧边卡扣实现自锁，避免设备运输或运行过程中受振动导致接插件松脱，插合后的整体插拔力控制在合适区间，既不会因为插拔力过大导致装配困难，也不会因为插拔力过小导致连接可靠性不足。接插件的整体外形尺寸紧凑，插合方向的总长度较短，能够适配设备内部狭小的安装空间，出线端的导线弯曲半径预留了足够余量，接插件本体与导线衔接处做了圆弧过渡，不会对导线绝缘层造成切割损伤。

　　在实际使用过程中，这款接插件的绝缘本体能够耐受常规工业环境下的温度变化，金属插针采用镀锡处理，具备基础的抗氧化能力，能够保证长期通电状态下的接触电阻稳定，避免接插部位因为接触不良出现发热、信号衰减等问题。接插件的整体结构没有多余的复杂零件，所有零部件都适合批量注塑、冲压生产，装配工序简单，能够有效控制量产成本，同时兼顾连接可靠性与装配便捷性，适合大批量应用在各类需要三路电路快速接驳的电气场景中。
