电子玩具内部插接式简单连接器结构

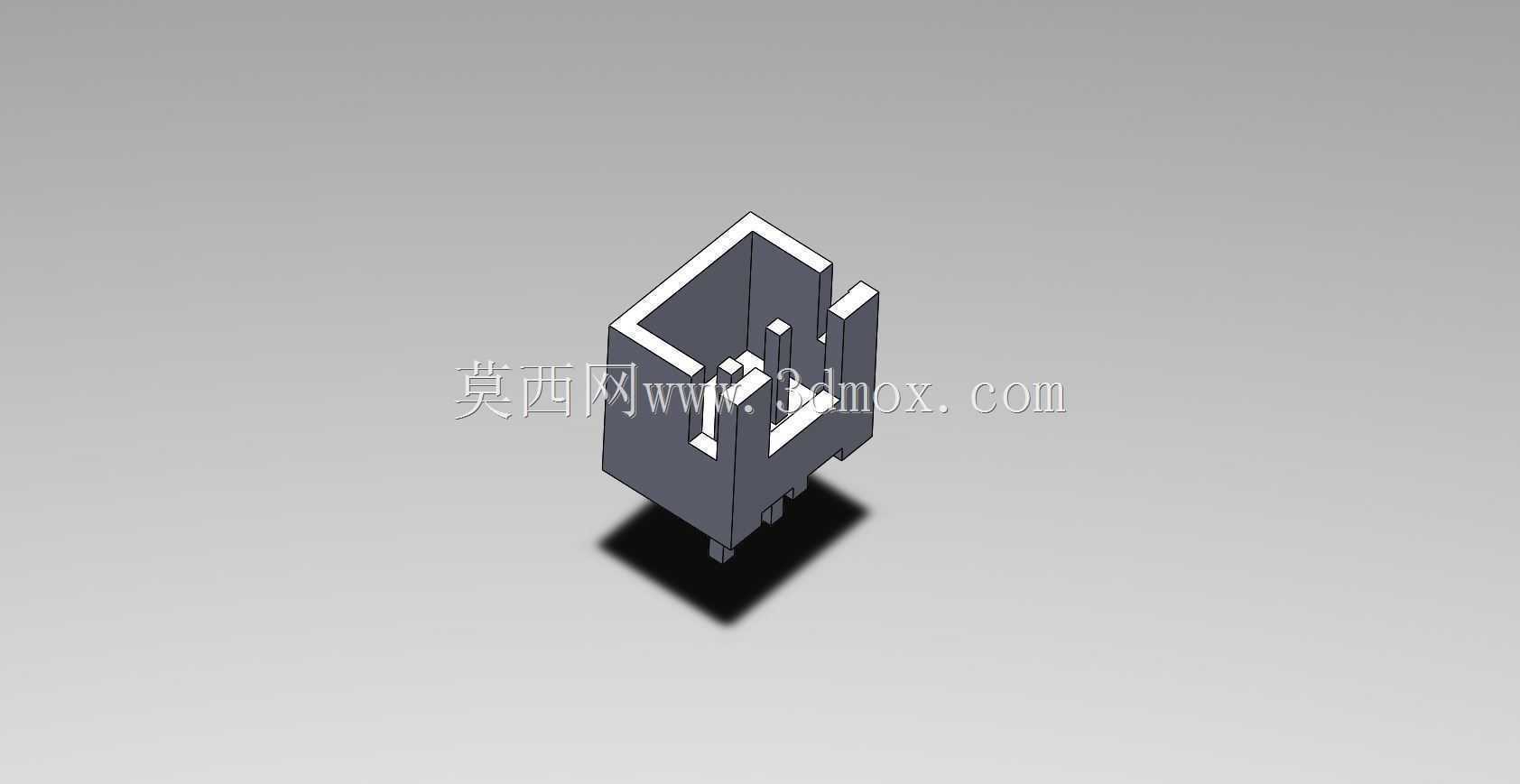

　　这款插接式连接器主要面向小型电子玩具内部的电路连接场景，在手持电子玩具、拼装类电子益智玩具的内部走线布局中，这类小型连接器承担着不同功能模块之间的电路导通与物理固定作用，替代传统的直接焊线工艺，能够大幅提升玩具组装环节的生产效率，同时也方便售后环节的模块拆解更换，避免焊线拉扯造成的电路板焊盘脱落问题。从结构设计来看，该连接器采用一体式塑胶基座搭配内部插接通槽的方案，基座外侧设置有对称的卡扣凸台，安装时可直接卡入玩具塑胶外壳预设的安装卡槽内，不需要额外打螺丝固定，装配时仅需对准卡槽按压即可完成基座固定，卡扣的倒扣角度经过反复调整，既保证安装后不会因玩具摔落、晃动出现松脱，也能在需要拆解时用小型撬棒轻压卡扣即可顺利取出，

　　不会造成塑胶基座断裂。基座内部的通槽做了等距分隔设计，每个通槽对应一路导电端子的安装位，分隔筋的厚度控制在0.8mm，既能够保证不同端子之间的绝缘间隔，避免相邻端子接触造成电路短路，也不会过度占用玩具内部有限的安装空间。基座底部伸出的定位柱与外壳上的定位孔配合，安装时可起到预定位作用，避免装配过程中基座偏移导致端子对位不准。设计过程中优先考虑了玩具产品的装配公差适配问题，塑胶基座的外形尺寸做了合理的拔模斜度处理，拔模角度设置为1.5度，适配常规注塑模具的生产工艺要求，成型后不会出现粘模、侧壁拉伤的问题，基座的整体安装边界控制在极小的尺寸范围内，能够适配内部空间局促的小型电子玩具，不会挤占电池、喇叭、按键等其他功能部件的安装位置。

　　端子插接端做了导向倒角处理，对接时不需要完全精准对位即可顺利插入，降低组装工位的操作难度，插接到位后端子之间的接触压力经过校核，能够保证玩具在日常摔落、晃动的使用场景下不会出现接触不良、电路瞬断的问题，同时插拔力控制在合理区间，既不会因为过松导致松脱，也不会因为插拔力过大造成组装困难或者拆解时损坏周边结构。基座的侧壁做了加厚处理，对应卡扣受力的位置设置了加强筋，提升塑胶件的结构强度，避免多次插拔或者卡扣受力时出现基座开裂的问题，整体结构没有多余的复杂特征，注塑成型时流程短，不容易出现缺胶、缩水等成型缺陷，适合大批量量产加工。
