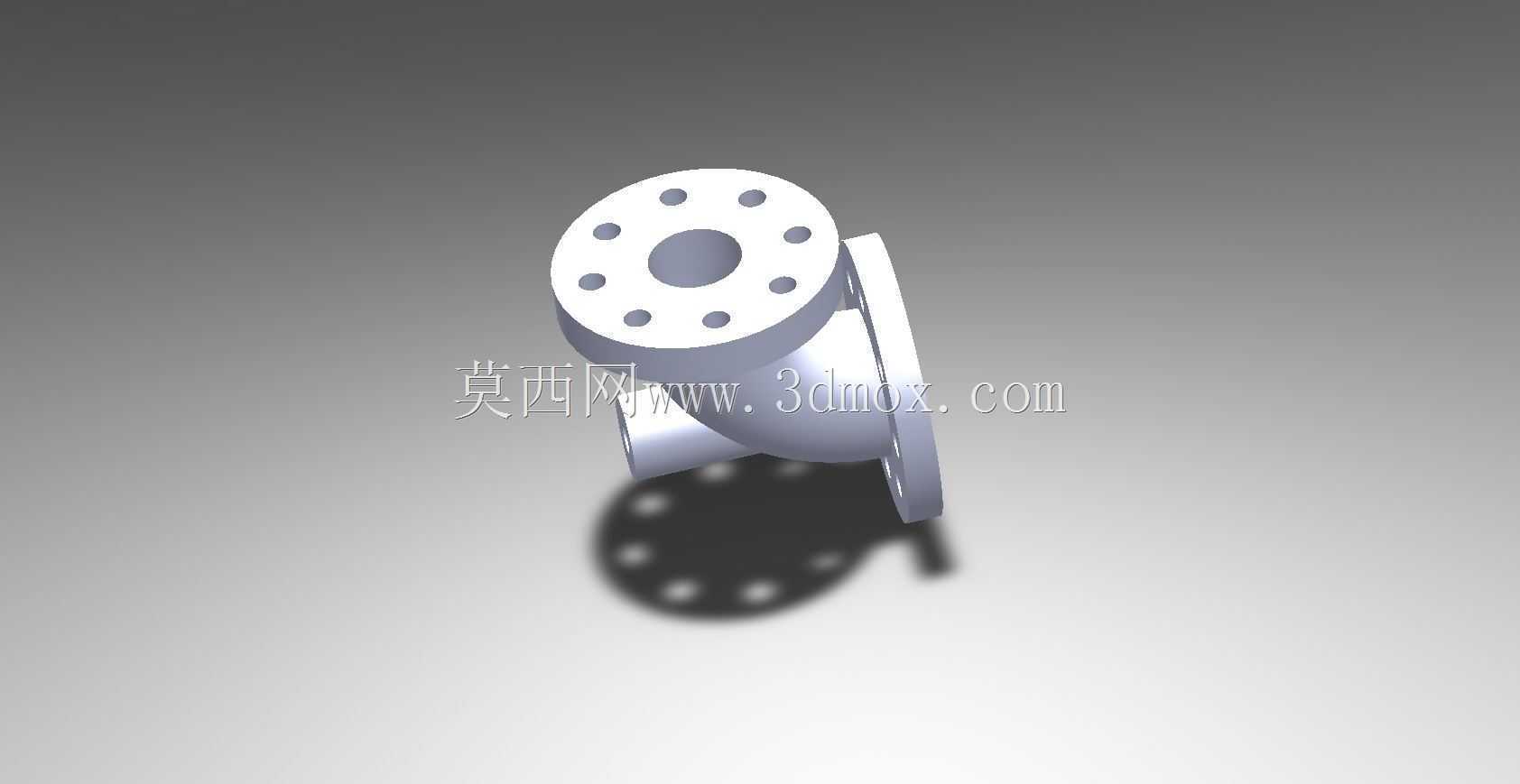

直角转向法兰连接式管路接头结构

　　这类直角转向的法兰式管路接头，常应用在工业流体输送管网的走向调整节点，不管是生产车间的循环水系统、化工介质输送管线，还是市政给排水的支路接驳位置，都能见到这类结构的身影。它的核心作用是在不额外拼接多段直管加弯头的前提下，实现管路90度转向，同时依托两端的法兰结构保证连接位置的密封可靠性，减少管线接驳点的泄漏风险。从结构设计逻辑来看，主体流道采用圆弧过渡的转角设计，而非直角硬弯折，这一细节是为了降低流体在转向位置的阻力损失，避免介质在转角处形成涡流区，减少长期运行过程中介质内杂质对管壁的冲蚀磨损，延长部件的实际使用寿命。两端法兰盘上的螺栓孔采用均匀圆周排布，孔位公差严格匹配通用管路法兰的安装标准，现场安装时不需要额外进行孔位适配加工，

　　只要匹配对应压力等级的密封垫片，穿入紧固螺栓按对角顺序拧紧即可完成装配，能有效缩短现场管线施工的周期。在安装边界的考量上，设计时已经预留了足够的螺栓操作空间，法兰盘外侧到主体流道外壁的距离，能够满足普通扭矩扳手的操作角度需求，不需要在安装位置额外预留过大的操作空位，适合管线排布紧凑的车间内部管网布局。流道的通径尺寸与两端法兰的公称通径保持一致，不存在通径缩口的问题，能够保证流体输送过程中的流量稳定性，不会因为接头位置的通径变化造成整体管路系统的压损过大。主体外壁的厚度经过承压计算，能够匹配对应公称压力下的管路运行要求，转角位置的壁厚做了均匀加厚处理，抵消流体转向时对管壁的额外冲击载荷，

　　避免长期承压运行过程中转角位置出现应力开裂的问题。这类结构在建模过程中，需要重点保证法兰螺栓孔的位置度公差，以及流道内壁的圆弧过渡顺滑度，避免出现建模时的棱角残留，导致后续生产出的部件实际流阻与设计值出现偏差。同时两端法兰的密封面平面度需要在建模时就做好基准统一，保证安装后密封面能够完全贴合垫片，不会因为密封面倾斜出现局部密封压力不足导致的泄漏问题。
