车用异形塑料柴油储油箱结构设计

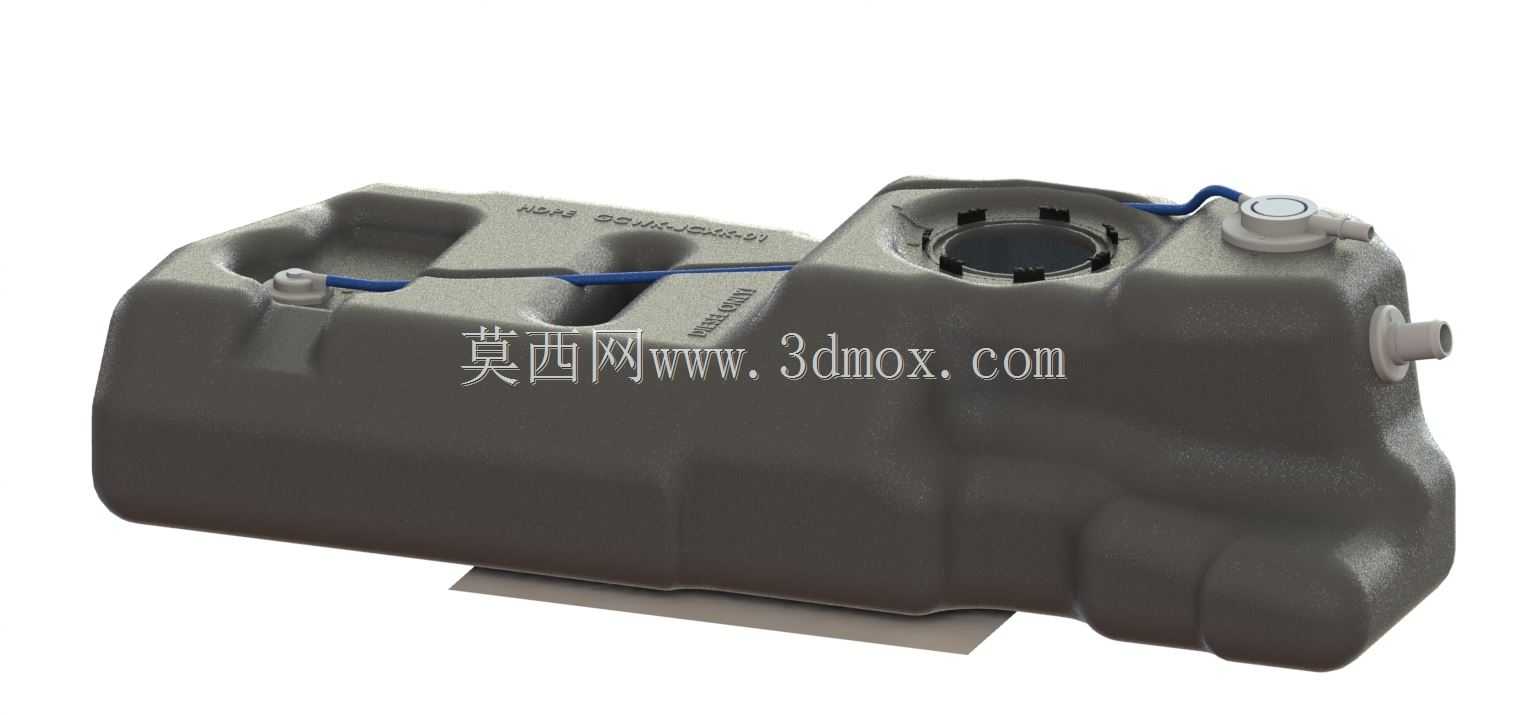

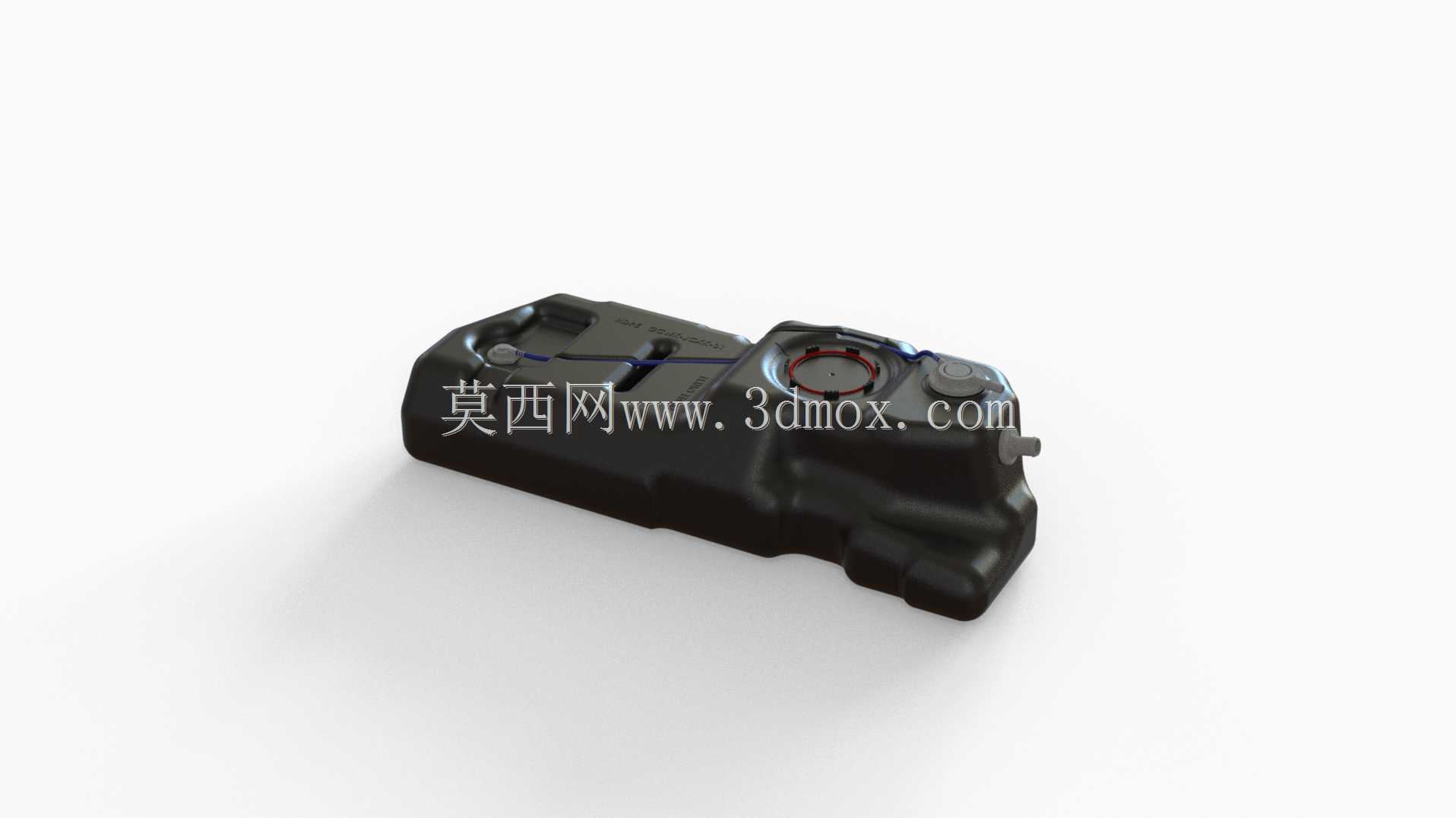

　　这款车用柴油储油箱采用异形吹塑壳体结构，整体造型完全贴合商用车底盘车架侧方的剩余安装空间，没有规整的方正轮廓，壳体表面的多处凹凸结构一方面是为了避让底盘周边的悬挂构件、管线束、车架横梁等部件，另一方面也通过曲面加强筋的形式提升了塑料壳体的整体刚性，减少车辆行驶过程中燃油晃动带来的壳体形变与冲击噪音。油箱顶部集成了燃油加注口、液位传感器安装位、燃油输出与回油接头，还预留了通气阀的安装位置，加注口周边的凸起结构可以引导加注时溢出的燃油导流，避免渗漏到车身其他部件上，侧面的管路固定位可以直接卡接燃油输送软管，减少额外固定支架的使用，降低装配复杂度。在实际装车场景中，这类油箱多用于轻型商用车、改装专用作业车的底盘布局，

　　由于这类车型底盘往往需要布置更多的专用作业设备，留给燃油箱的安装空间并不规整，传统的规则方形金属油箱无法充分利用零散空间，这种随形设计的塑料油箱可以最大化填充底盘的闲置间隙，在有限的安装边界内提升燃油储存容积，减少车辆加油频次，提升长距离作业的续航能力。设计过程中需要优先考虑安装边界的校核，壳体所有外凸结构都要和周边部件预留足够的振动间隙，避免车辆行驶过程中出现干涉磨损，同时壳体壁厚要根据不同位置的受力情况做差异化设计，安装固定点位置的壁厚做局部加厚，配合金属嵌件承受油箱自身满油重量与行驶颠簸带来的载荷，非受力区域可以适当减薄控制整体重量。油箱底部的最低位置预留了排污口安装位，可以定期沉积排出油箱底部的积水与杂质，

　　避免杂质进入燃油供给系统造成喷油嘴堵塞，内部还可以根据需求设置防浪板结构，抑制车辆加减速、转向过程中的燃油剧烈晃动，提升燃油供给的稳定性，同时降低晃动带来的噪音传递到驾驶舱。整个壳体的曲面过渡都做了圆角处理，避免应力集中导致的壳体开裂，所有外接接口的位置都做了密封面的平整度设计，保证装配后不会出现燃油渗漏的问题，整体结构不需要额外的焊接工序，一体吹塑成型的生产效率更高，也避免了焊接位置的腐蚀渗漏隐患，相比传统金属油箱重量更轻，耐腐蚀性能更好，适配多种复杂底盘布局的车型使用。
