带轮毂辐条式传动链轮三维结构设计

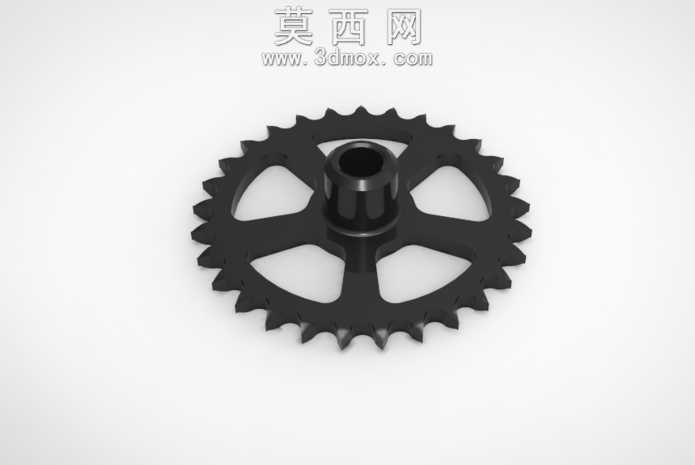

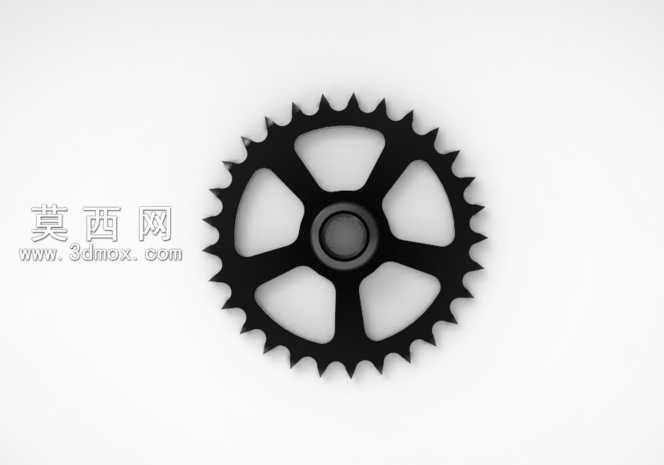

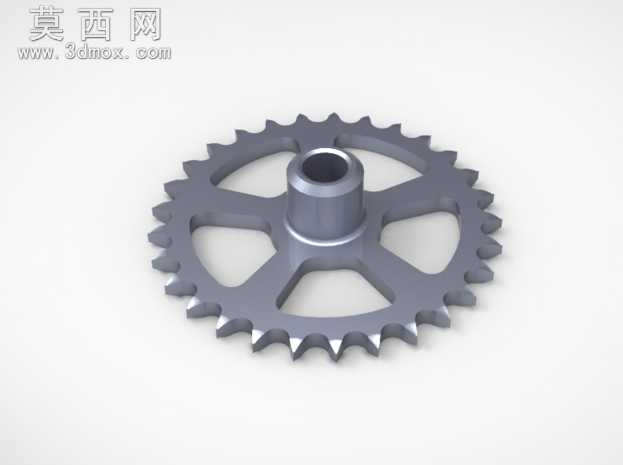

本链轮三维模型采用参数化建模思路构建，首先依据链传动啮合基准确定链轮节圆、齿顶圆、齿根圆的核心尺寸参数，通过齿廓曲线方程逐点拟合生成符合传动啮合要求的渐开线齿形，保证每一个轮齿的齿距、齿厚、齿槽弧度都匹配对应规格链条的啮合公差，避免传动过程中出现卡链、跳齿的问题。模型主体采用一体化结构设计，中心设置带通孔的凸起轮毂结构，轮毂内孔预留轴类零件装配空间，轮毂与外圈齿圈之间通过四组对称分布的辐条结构连接，辐条采用镂空式减重设计，在保证整体结构强度、抗扭性能的前提下，有效降低零件自身重量，减少传动过程中的转动惯量，提升链传动的动态响应效率。建模过程中对所有棱边做了工艺性圆角过渡处理，既消除了锐边应力集中隐患，也符合实际机械加工的工艺要求，避免后续生产环节出现应力断裂的风险。材质渲染阶段为模型赋予了哑光金属材质，模拟经过发黑处理的合金钢链轮表面质感，通过调整材质粗糙度、金属度参数还原金属零件的真实光影效果，同时对轮齿啮合面、轮毂内孔等关键配合面做了细微的表面精度区分，直观体现不同加工面的工艺差异。模型完整还原了链轮的所有结构细节，包括齿根过渡曲面、辐条与轮毂的连接加强结构、轮毂端面的同轴定位凸台，整体结构无破面、无重叠几何特征，所有装配基准面都做了对齐约束，可直接用于后续的链传动系统装配仿真、有限元受力分析，也可作为机械设计教学中链传动结构的演示案例，帮助理解链轮的啮合原理与结构设计逻辑。
