可调式环形管夹固定支撑装置结构设计

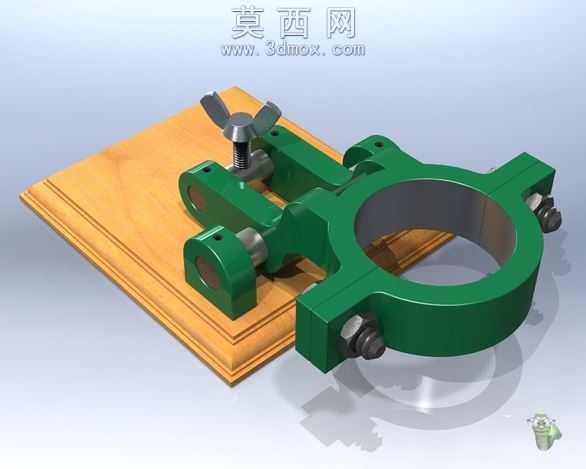

本作品为可调式环形管夹固定支撑装置，采用三维建模软件完成全参数化结构设计，建模过程中严格遵循机械加工工艺规范，对每个零部件的尺寸公差、装配间隙进行了精准设定，确保模型可直接对接生产加工环节。模型主体采用环形抱箍作为核心夹持结构，搭配双侧延伸的支撑臂与可调压紧组件，整体结构经过装配干涉校验，所有活动部件均可实现预期的调节动作，能够适配不同管径的圆形杆件或管件的固定支撑需求。材质设定上，主体支撑结构采用喷涂亮绿色漆的铸钢材质，表面设置均匀的漆面反光效果与细微的颗粒质感，还原真实工业铸件的表面处理效果；紧固件部分采用镀锌金属材质，还原金属冷加工后的银亮金属光泽与细微的机加工纹理；配套的安装基板采用实木纹理材质，还原木材的自然纹理走向与哑光漫反射质感，不同材质的光影参数经过反复调试，在渲染输出时能够呈现出逼真的光影反射、阴影投射效果，真实还原实物的视觉质感。结构设计层面，环形抱箍采用分体式锁紧结构，通过侧方的六角螺栓实现抱箍内径的无级调节，可适配一定尺寸范围内的管件夹持；支撑臂上设置带蝶形手柄的顶紧螺丝，可在管件装入抱箍后实现二次顶紧固定，避免管件出现轴向窜动或周向转动；支撑臂端部设置铰接安装孔，可配合销轴将整个支撑装置铰接在安装基座上，实现支撑角度的灵活调整，适配不同安装角度的使用需求。设计过程中优先考虑装置的装拆便捷性与通用性，所有紧固件均采用标准件规格，便于后期维护更换，整体结构受力均匀，能够满足中等载荷下的管件支撑固定需求，可广泛应用于管路铺设、设备杆件固定等工业场景。渲染阶段采用工作室柔光环境，搭配柔和的环境反射效果，突出模型的结构轮廓与材质细节，将各部件的装配关系清晰呈现，便于使用者快速理解装置的工作原理与装配方式。
