PVC材质等径三通管路接头三维设计

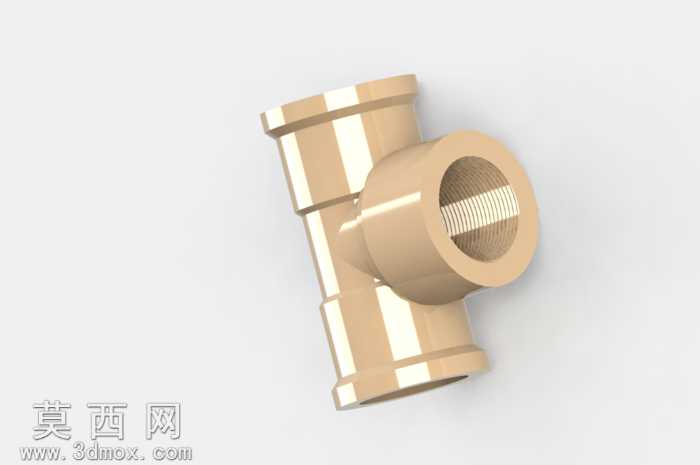

本作品为PVC材质等径三通管路接头的三维建模设计，建模过程严格遵循民用给排水管路配件的实际尺寸规范，针对20毫米公称通径、1/2英寸BSP内螺纹的接口参数进行精准还原，保障模型与实物的尺寸一致性。建模阶段采用参数化特征构建逻辑，首先绘制接头主体的轴向截面轮廓，通过旋转特征生成三通的主管基体，随后在主管中部垂直方向绘制支管的截面轮廓，通过拉伸与布尔合并操作完成三通整体基体的构建，针对三个接口部位的承插结构，分别绘制承口的环形凹槽、定位止口特征，通过切除拉伸完成接口的结构细节，同时还原接头外壁的品牌标识区域的浅浮雕特征，通过包覆特征将标识纹理映射至模型外壁，还原实物的外观细节。材质与渲染阶段，针对PVC硬质塑料的材质特性，调整材质的漫反射颜色为米黄色哑光质感，设置较低的反射光泽度与轻微的粗糙度参数，模拟PVC管件表面的细微磨砂质感，同时在接口边缘添加轻微的倒角高光细节，还原注塑成型零件的工艺特征；场景布光采用柔和的三点布光方案，主光源从侧上方照射凸显接头的柱体轮廓，辅助光源补光弱化阴影死区，背光源勾勒模型边缘轮廓，最终渲染效果清晰展现三通的结构形态与材质质感。结构设计层面，该三通接头采用等径结构设计，三个接口尺寸一致，可实现管路的直角分流与汇流功能，主管与支管的连接部位采用圆弧过渡结构，有效降低管路流体的局部阻力，同时提升接头部位的结构强度，避免应力集中导致的开裂问题；接口部位的承插结构设计符合管路粘接安装的工艺要求，承口深度与间隙尺寸匹配PVC管材的粘接施工标准，保障安装后的密封性能与连接强度。设计过程中充分考虑注塑成型的工艺特性，所有结构转角处均设置合理的脱模斜度与圆角过渡，避免出现倒扣、壁厚不均等不利于注塑生产的结构问题，模型可直接用于管路系统的装配干涉校验、产品展示渲染以及注塑模具的设计参考。
