法兰式手动球阀三维结构设计模型

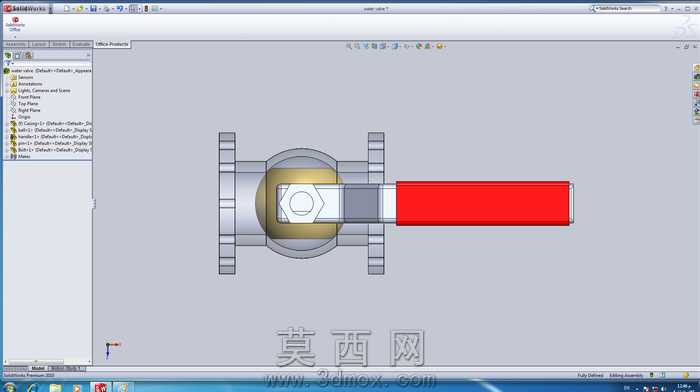

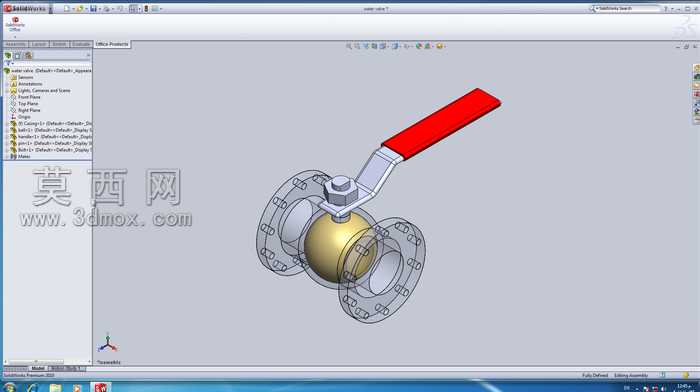

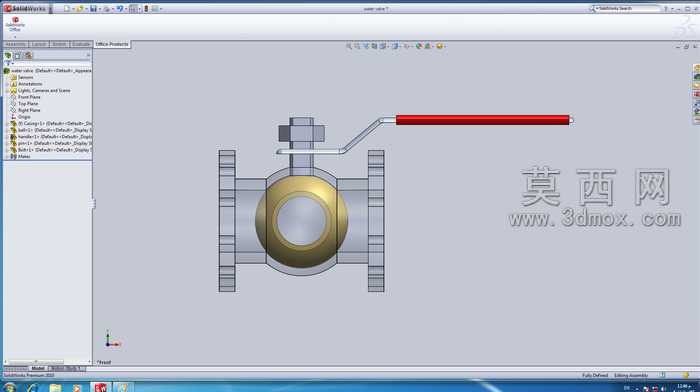

本模型为法兰连接式手动球阀的三维设计成果，建模过程严格遵循通用球阀的实际生产尺寸比例，在三维软件中先完成整体结构的基准定位，以球体启闭件的中心轴线为核心基准，依次搭建阀体、阀杆、手柄、密封组件、法兰连接端的各部分结构。建模时首先绘制两端法兰的截面草图，通过拉伸特征生成带螺栓孔的法兰连接端，保证法兰端面的平行度与同轴度符合管路安装的公差要求；阀体部分采用回转特征结合布尔运算完成内部流道的构建，流道设计为等径直通结构，可最大程度降低流体通过时的阻力损失。球体启闭件建模时精准加工出中心通孔，同时完成与阀杆配合的卡槽结构，保证阀杆转动时可同步带动球体完成90度旋转，实现阀门的全开与全关动作。手柄部分采用拉伸与倒角特征结合制作，红色握持区域做了圆角过渡处理，符合人工操作的握持手感，手柄与阀杆的连接部位做了扁位结构设计，避免操作时出现打滑问题。材质渲染阶段，阀体与球体、法兰部分赋予金属材质，调整材质的粗糙度与反射参数，还原铸钢金属件的哑光金属质感，手柄部分赋予红色硬质塑料材质，密封件部位赋予橡胶材质的哑光深色效果，通过场景布光突出各部件的结构层次，清晰展现球阀的装配关系。结构设计上还原了浮动式球阀的装配逻辑，阀杆部位设置了防吹出结构，两端法兰的密封面预留了垫片安装位置，整体模型完整呈现了手动球阀的工作原理，即通过扳动手柄带动球体旋转，改变中心通孔与管路流道的相对位置，实现管路内流体的导通与截断，可用于流体控制相关的教学演示、管路系统方案展示等场景，各部件的配合间隙符合实际装配要求，能够直观展现这类通用阀门的内部构造与动作逻辑。
