粘土沙子混合用圆盘搅拌设备

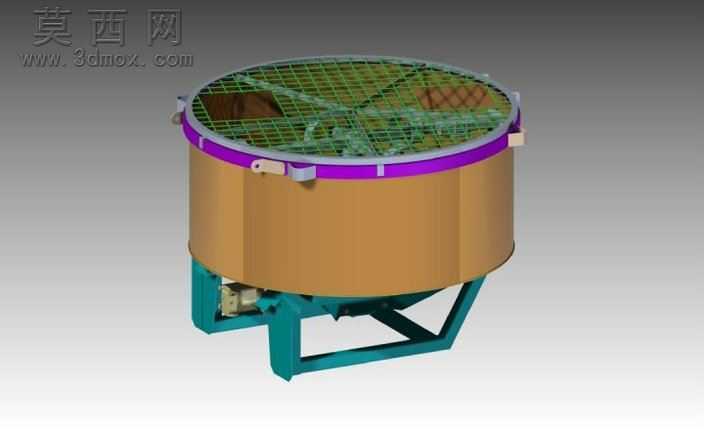

本模型为圆盘式粘土与沙子混合搅拌设备，整体采用立式圆盘主体结构设计，建模阶段以实际工况下的功能需求为核心逻辑，首先完成核心搅拌腔体的轮廓搭建：筒身采用圆柱直壁结构，底部做收窄式锥底设计，方便混合完成后的物料集中出料，顶部加装网格防护栏结构，既满足作业时的安全防护要求，避免操作人员意外接触内部运转的搅拌构件，也可通过网格间隙观察内部物料混合状态，防护栏与筒身之间采用快拆式锁扣结构建模，还原实际设备中可快速开启防护结构、进行内部清理与构件检修的功能设计。筒身底部配套焊接式机架结构，采用方钢型材搭建三角支撑形态，保证设备运转时的结构稳定性，机架内部预留动力组件安装位，还原驱动电机、传动组件的装配空间，建模时对各部件的装配间隙做了精准匹配，确保各构件不存在干涉问题。渲染阶段针对不同部件做了差异化材质赋予：筒身主体采用哑光棕黄色金属板材材质，还原普通碳钢焊接后的漆面效果，机架与底部支撑结构采用青绿色哑光工业漆材质，顶部防护栏采用绿色网格金属材质，锁扣、出料口等小部件采用亮面金属材质，不同材质的粗糙度、反光度参数经过反复调试，让整体渲染效果贴近真实工业设备的视觉质感。结构设计上重点还原了内部搅拌构件的布局，搅拌桨叶采用多组斜向布置的结构形式，运转时可带动筒内粘土与沙子做上下翻滚与周向流动的复合运动，保证两种物料能够充分混合均匀，锥底位置设置出料口结构，匹配对应的启闭构件，方便混合完成的物料顺利排出。整体建模过程严格遵循机械设计的装配逻辑，所有连接部位的紧固件、支撑件都做了等比例还原，既保证模型外观的写实度，也清晰呈现了该类搅拌设备的核心工作结构，可作为相关小型搅拌设备设计、教学演示的参考三维模型使用。
