混凝土块振动成型输送设备结构设计

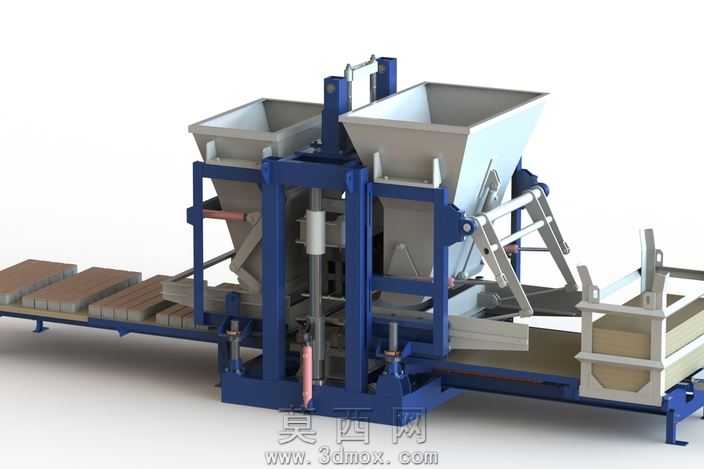

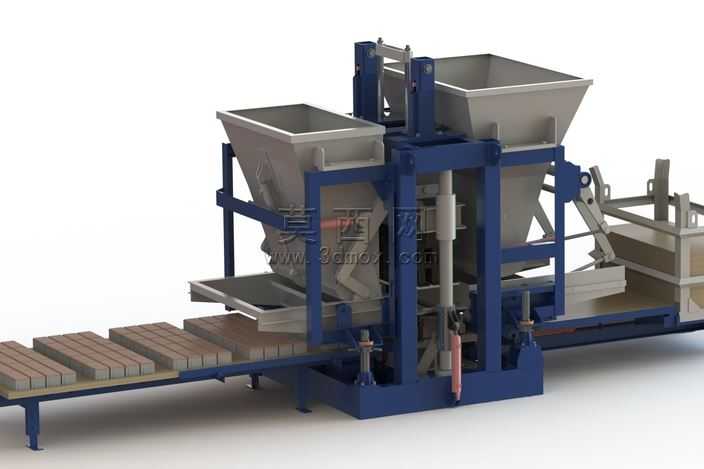

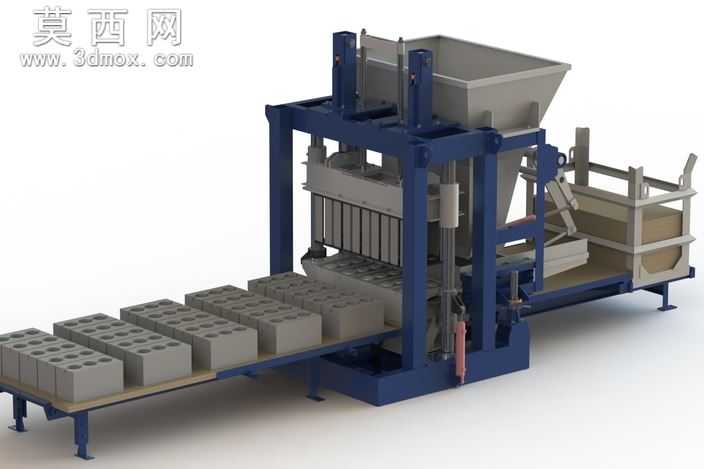

本模型为混凝土块振动成型配套的生产输送设备，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循建材生产设备的实际尺寸比例，对各功能模块进行独立装配后完成总装校验，确保各运动部件无干涉、运行逻辑符合实际生产需求。模型主体采用蓝色方钢焊接机架作为承载基础，机架设计为多层框架式结构，兼顾结构刚性与安装维护便利性，建模时对方钢的拼接焊缝、安装孔位都做了细节还原，材质上赋予机架哑光蓝色金属漆材质，还原工业设备的真实涂装质感。设备上部设置两个对称的锥斗式储料料斗，料斗采用不锈钢板材焊接成型，建模时还原了料斗的倾斜下料角度、侧边加强筋结构以及出料口的开合联动机构，料斗内壁赋予磨砂不锈钢材质，外壁做拉丝金属质感处理，清晰区分不同部位的材质差异。料斗下方对应设置振动成型工位，配套的振动组件、升降压合机构都做了精细化建模，其中升降导向柱采用镀铬光轴材质，驱动气缸做了缸筒、活塞杆、端盖的分件建模，还原气动元件的真实外观。设备前部设置链板式输送机构，输送链板采用模块化拼接设计，可承载成型后的混凝土块完成工位转移，链板表面赋予防滑耐磨的工程塑料材质，侧边的输送机架与主框架采用同色系涂装，保证整体视觉统一性。模型右侧设置成品接料工位，配套的挡料、定位机构都按照实际生产逻辑完成结构设计，所有铰接部位、滑动配合部位都预留了合理的装配间隙，可直接用于运动仿真演示。渲染阶段采用工业产品常用的三点布光方案，主光模拟车间顶光效果，辅光补全暗部细节，轮廓光勾勒设备整体线条，地面添加浅灰色哑光地坪材质，搭配柔和的环境反射，让整体渲染效果贴近真实生产车间内的设备状态，完整呈现该设备从储料、振动成型到输送出料的全流程结构设计，可用于建材生产设备的方案展示、结构教学以及配套生产线的布局参考。
