AK47步枪后方唐机械零件结构设计

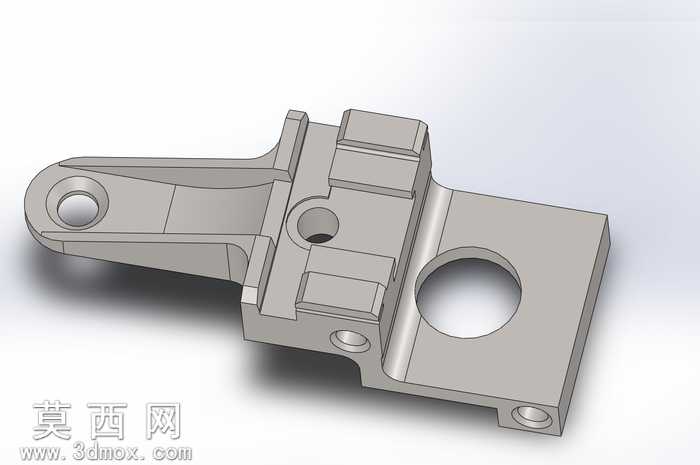

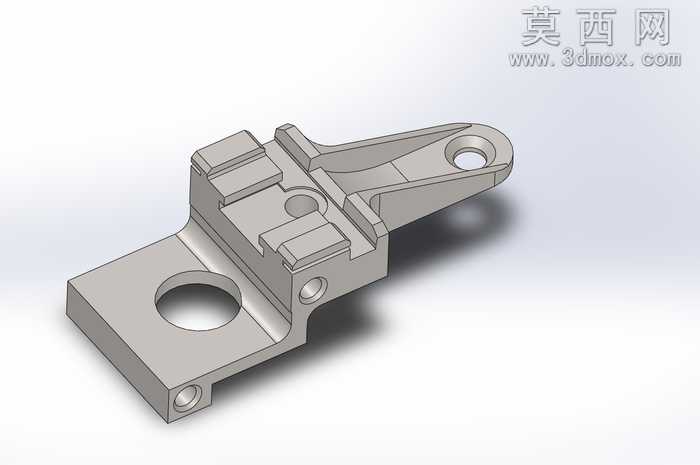

本作品为AK47枪械配套的后方唐金属构件三维建模设计，整体采用枪械常用的高强度合金钢材作为预设材质，在三维建模过程中严格遵循轻武器零部件的尺寸公差与装配逻辑，完整还原了该零件的全部结构特征。建模阶段以实体特征建模为核心，首先通过草图绘制勾勒零件的整体外轮廓，区分长臂连接段、中部基座段与尾部安装段三个核心功能区域，再通过拉伸、切除、倒角等基础特征逐步细化结构：长臂端的铰接通孔严格匹配枪械对应销轴的尺寸公差，孔壁做了0.2mm的倒角处理避免装配时产生应力集中；中部基座区域的多层凸台结构完全对应机匣内部的安装限位需求，凸台的高度差、侧边定位面的平面度均按照枪械零件的加工精度要求设置参数，侧面的小型定位沉孔用于和机匣内部的定位销配合，保证零件安装后无窜动；尾部的大尺寸安装孔用于连接枪托组件，孔位的同轴度误差控制在0.05mm以内，底部的小型凹孔为工艺定位孔，适配铣削加工时的装夹定位需求。材质渲染阶段采用哑光合金钢材质，调整金属粗糙度参数模拟真实枪械零件经过磷化处理后的表面质感，对所有棱边做了微小的圆角过渡处理，还原真实机加工零件的边缘特征，避免尖锐棱边带来的不真实感。结构设计上充分考虑该零件在枪械运作中的受力情况，长臂铰接区域做了局部加厚处理，抵消射击时的往复冲击力，中部基座的加强筋结构在不增加整体重量的前提下提升了零件的结构强度，各个安装面的位置度完全匹配AK47枪械的整体装配关系，确保该零件可以和机匣、枪托、击发组件等相邻部件完成无干涉装配。建模过程中对所有配合面做了公差预留，活动铰接孔的间隙设置符合轻武器的装配规范，既保证铰接动作的顺畅性，又避免间隙过大导致的部件晃动问题，整体模型的细节完整度达到加工级模型的要求，可用于枪械结构教学、五金零件加工参考等场景。
