工业装配用大扭矩螺丝刀三维结构设计

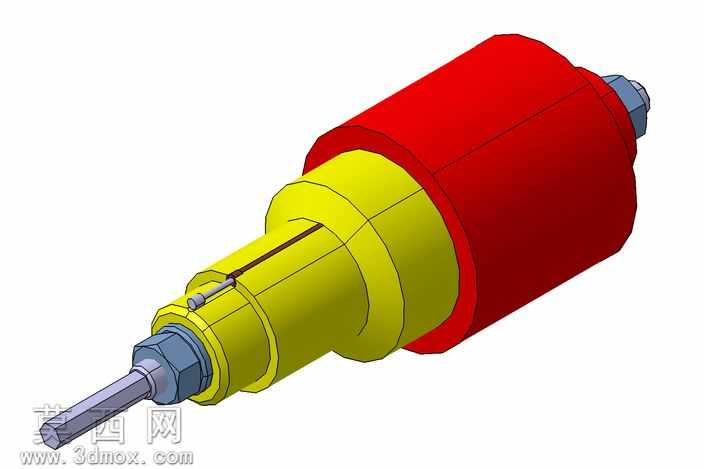

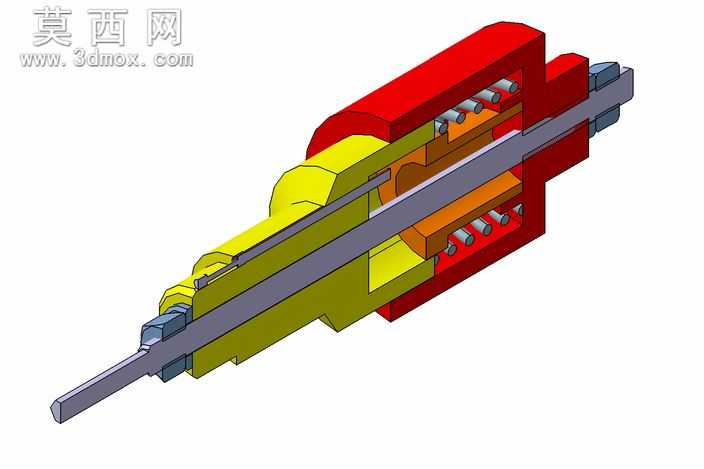

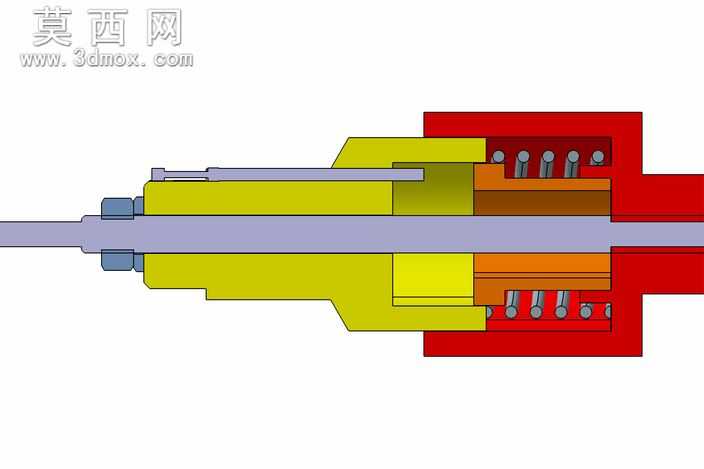

本模型为面向工业装配产线场景设计的大规格螺丝刀三维结构，采用三维参数化建模方式完成全零件构建与整体装配，建模过程中严格遵循机械装配的公差配合逻辑，对每一处连接结构都做了贴合实际生产的尺寸约束，确保各部件装配后无干涉、可模拟真实的动作行程。模型在渲染阶段采用了区分度清晰的材质配色方案：主体握持段采用高饱和度红色哑光材质模拟工业级防滑绝缘握把，中段传动调节结构采用明黄色半哑光金属漆材质，直观区分功能分区，前端批头连接结构、锁紧螺母、尾部限位端采用金属灰镀铬材质，还原金属加工件的冷硬质感，同时通过光影渲染突出各零件的棱边倒角、装配缝隙等细节，让整体视觉效果贴近实物的工业质感。结构设计上，该螺丝刀区别于普通民用螺丝刀，增设了扭矩调节与行程限位结构：握把内部预留了扭力传递的空腔结构，中段黄色壳体内部集成了批头伸缩锁定机构，可通过侧面的锁紧销调整批头伸出长度，适配不同深度的螺丝装配场景；前端采用六角批头快换结构，配合六角锁紧螺母实现批头的快速装夹与防松，尾部的端盖结构可实现扭力传递的上限限位，避免装配过程中扭力过大损伤螺丝或工件。设计思路围绕产线装配的实际痛点展开，针对装配工位工人操作时易出现的螺丝滑牙、批头脱落、深度难控制等问题，在结构上做了针对性优化：加长的握持段提升了操作时的扭力输出力矩，醒目的黄红配色便于在工位工具堆中快速识别，外露的锁紧销无需额外工具即可快速调整批头长度，适配产线上多规格螺丝的快速切换装配需求，整体结构兼顾了手动操作的人机工程学与工业场景的耐用性要求，所有零件均可拆分用于生成工程图纸，也可导入装配仿真软件模拟实际拧紧作业的动作流程，为五金工具的结构优化、产线工装的适配设计提供直观的三维参考。
