山地车快拆式座管夹结构三维设计

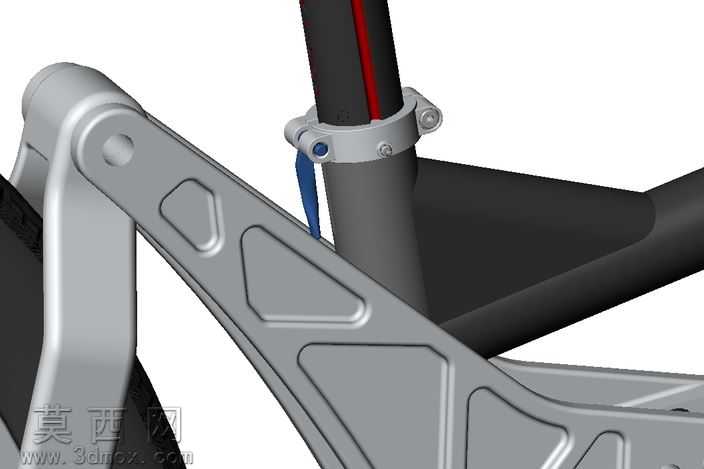

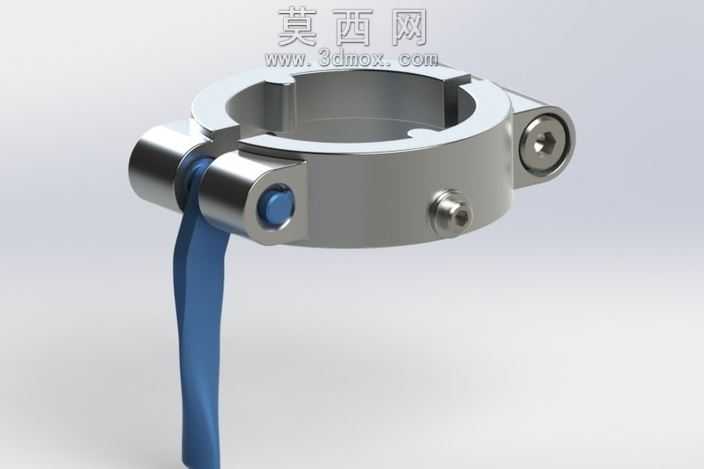

本作品为山地车配套的快拆式座管夹三维建模设计，建模过程中严格遵循自行车零部件的实际装配尺寸规范，对座管夹的各个组成结构进行了1:1比例的精准还原。建模阶段首先搭建夹体的基础轮廓，针对环抱式夹身的弧形曲面做了连续曲率优化，保证夹体内壁与座管外壁的贴合度，避免锁紧后出现应力集中导致座管变形的问题。夹体两侧的锁紧耳位做了加厚处理，同时设计了适配快拆拉杆的轴孔结构，轴孔边缘做了圆角过渡处理，减少拉杆转动过程中的摩擦损耗。快拆拉杆部分采用偏心凸轮锁紧原理建模，还原了扳动拉杆时的行程变化逻辑，凸轮曲面的轮廓经过反复调整，确保扳动到锁定位置时能够提供足够的锁紧力，同时扳动过程的阻尼感符合实际使用的手感需求。夹体上的固定螺丝孔位做了沉头设计，保证螺丝安装后表面平整无凸起，不会剐蹭骑行者的衣物。材质渲染阶段，夹体主体采用铝合金阳极氧化的金属材质，调整了金属粗糙度参数还原磨砂银的表面质感，快拆扳手部分做了双色材质区分，扳手柄部采用工程塑料材质，表面添加细微的防滑纹理，金属转轴部分做了亮面镀铬的材质效果，固定螺丝采用不锈钢材质表现，座管部分分别还原了碳纤维管材的编织纹理与金属座管的哑光漆面效果，背景的自行车车架部分采用磨砂黑的金属烤漆材质，整体渲染光影柔和，清晰展现各个部件的装配关系与结构细节。设计思路上围绕快速调节座管高度的核心需求，取消了传统螺丝锁紧需要工具操作的繁琐结构，通过偏心凸轮结构实现免工具快速锁紧与释放，同时在夹体内壁设计了定位凸点，与座管上的定位槽配合，保证锁紧后座管不会发生周向旋转，仅允许沿轴向上下调整位置，当快拆扳手扳动到锁定位置时，夹体的抱紧力达到设计阈值，能够承受骑行过程中座垫传递的各类载荷，避免座管下滑，整体结构紧凑，安装便捷，符合山地车户外使用的实际场景需求，兼顾了结构强度与操作便利性。
