桁架式工业管架空支撑钢结构

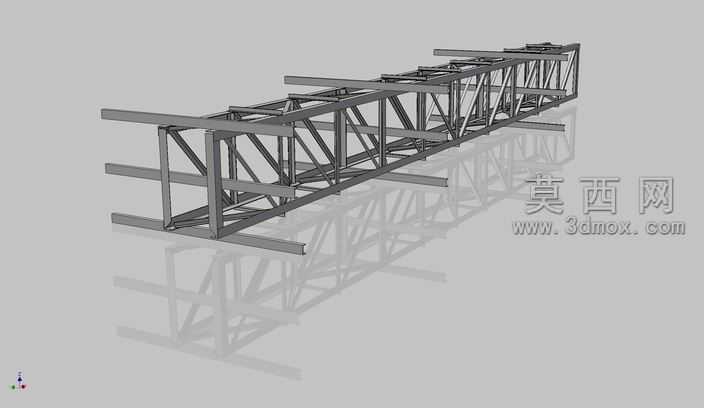

本作品为桁架式外管支撑管架三维模型，建模过程严格遵循工业钢结构设计规范，以参数化建模方式完成整体结构搭建，首先确定管架的整体跨度、承载高度与横向支撑间距基准，依次搭建纵向主弦杆、斜向腹杆、横向连接横梁的基础线框，再通过型材截面扫描生成各杆件实体，所有杆件交接处均做贴合处理，还原实际焊接装配的结构逻辑，避免出现结构干涉问题。模型材质采用工业常用Q235结构钢材质参数，渲染时赋予哑光深灰色金属质感，添加细微的钢材表面纹理与环境反射效果，清晰呈现各杆件的截面形态与空间位置关系，同时通过半透明地面投影效果强化结构的空间立体感，便于直观查看整体布局。结构设计上采用经典桁架受力体系，上下双弦杆搭配交叉斜腹杆分散竖向与水平荷载，横向伸出的托梁用于承载外管管线荷载，端部与中部均设置横向连接系增强整体抗扭刚度，各杆件的截面尺寸根据常规管廊承载需求匹配，既满足结构强度要求，也兼顾工业场景下的安装便捷性。设计思路围绕工业管线架空敷设的实际需求展开，摒弃冗余装饰结构，完全以功能性为核心，整体结构模块化程度高，可根据实际管线排布需求调整跨度与支撑点位，模型完整还原了桁架管架的所有结构细节，无多余几何面片，可直接用于工程方案展示、结构受力模拟参考、施工交底演示等场景，能够清晰呈现桁架式管架的传力路径与装配逻辑，为工业管线支撑系统的设计与选型提供直观的三维参考。
