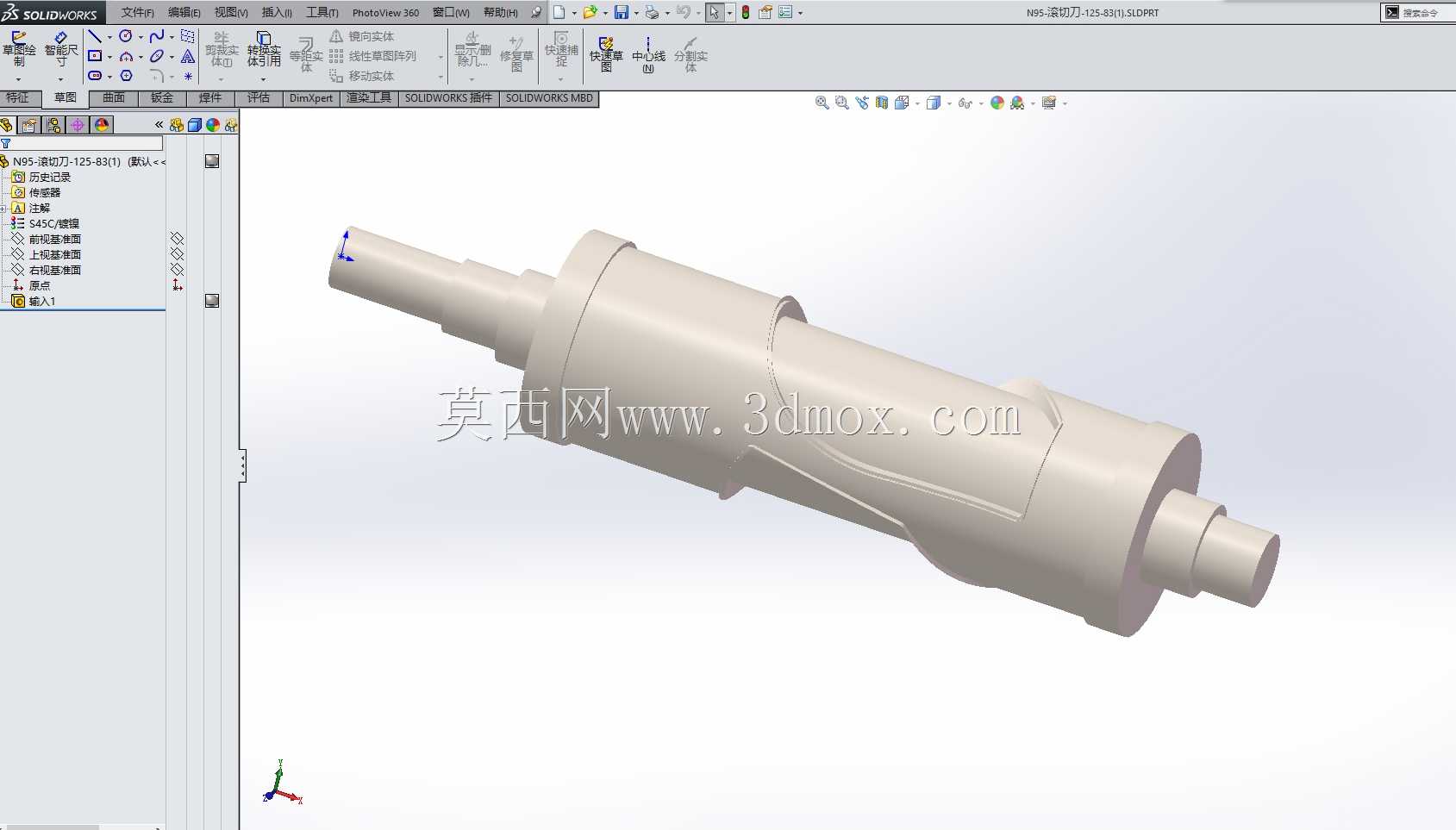

N95口罩机专用卡西米式熔接辊结构

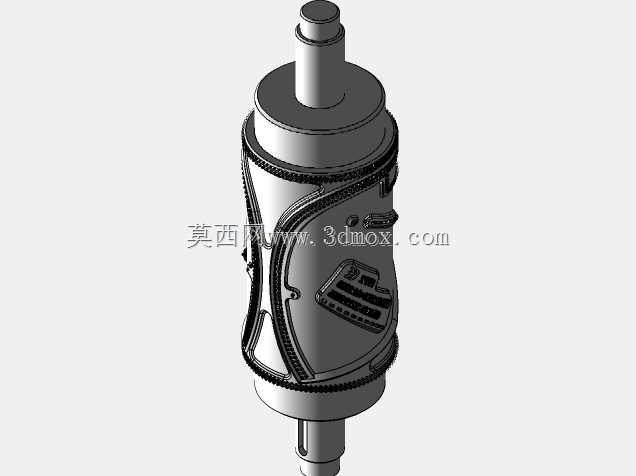

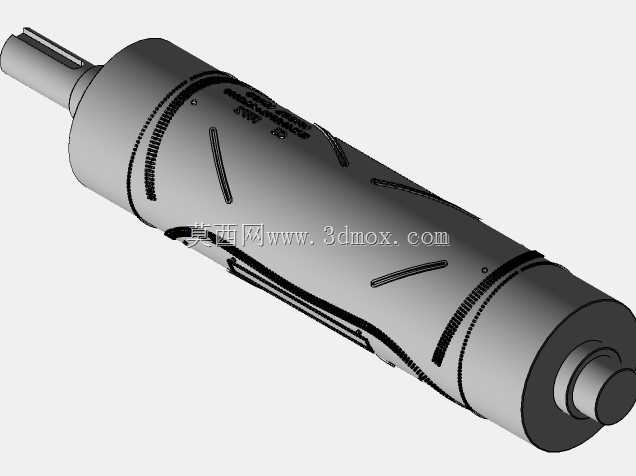

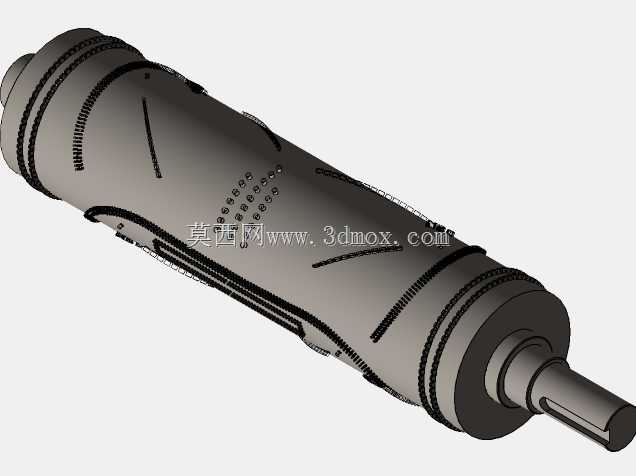

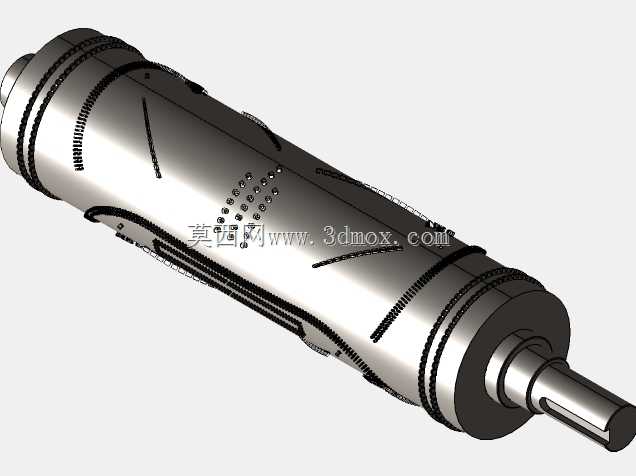

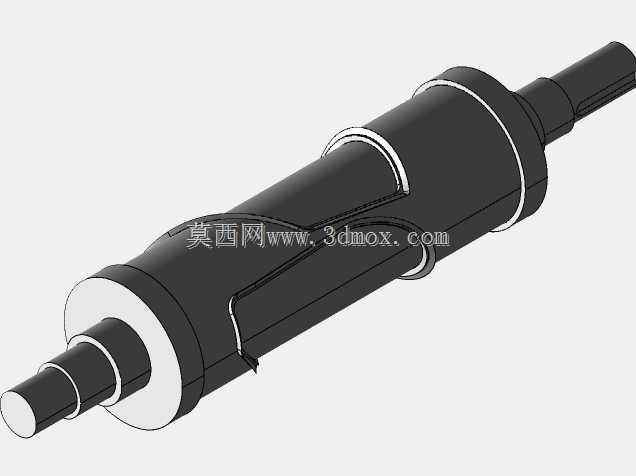

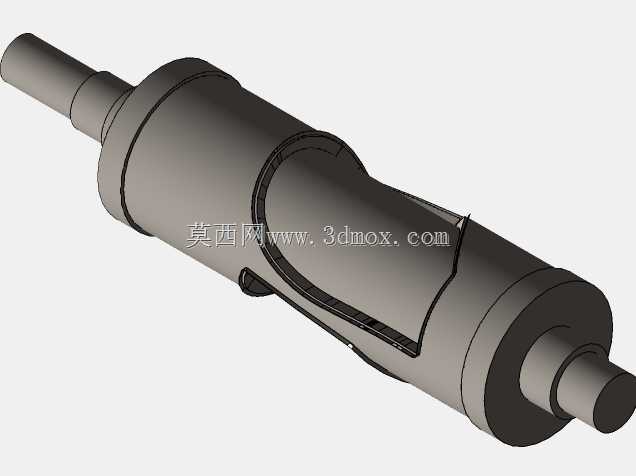

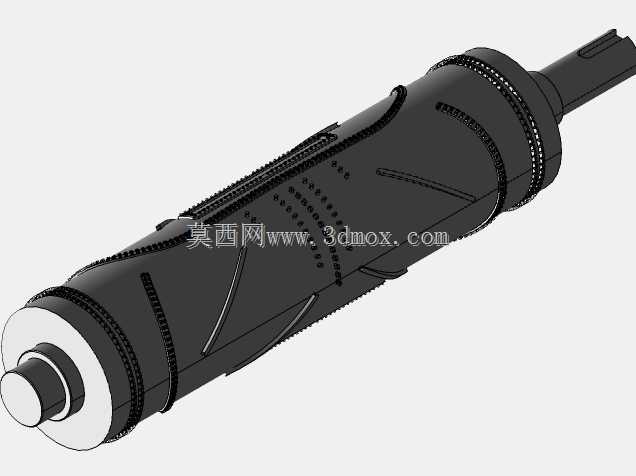

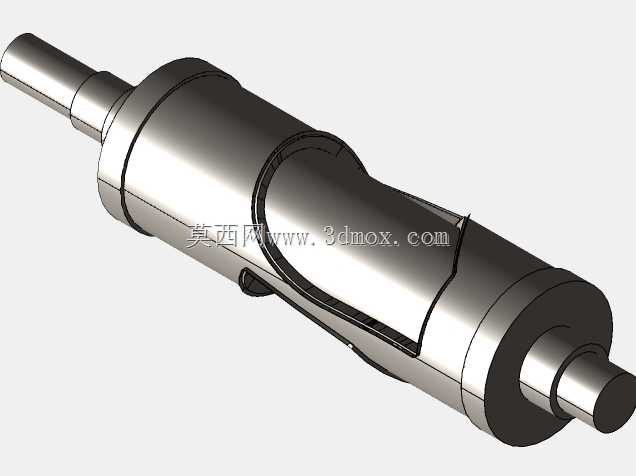

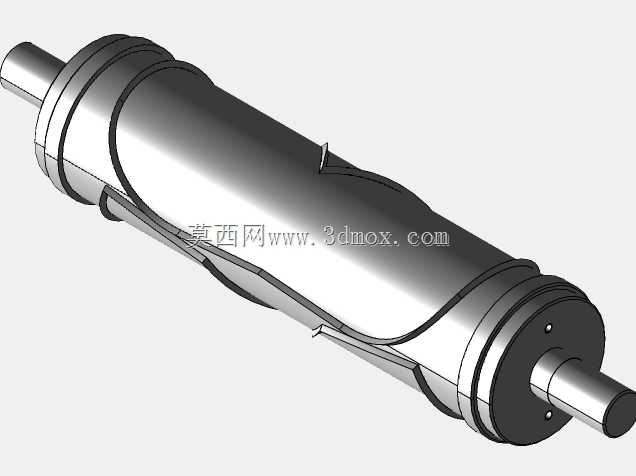

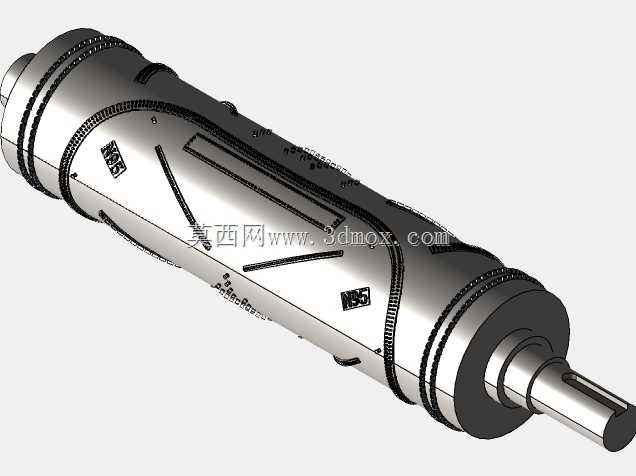

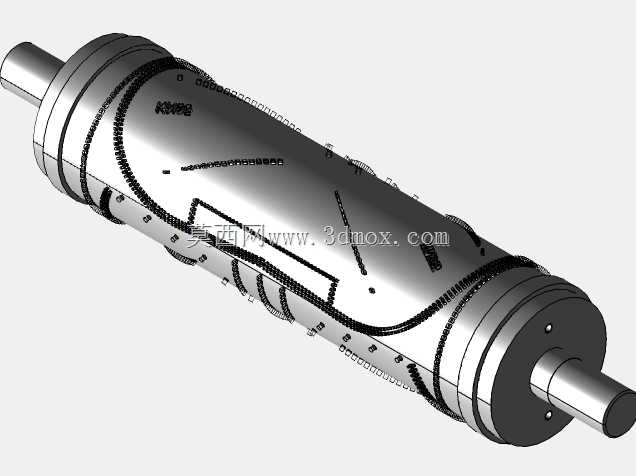

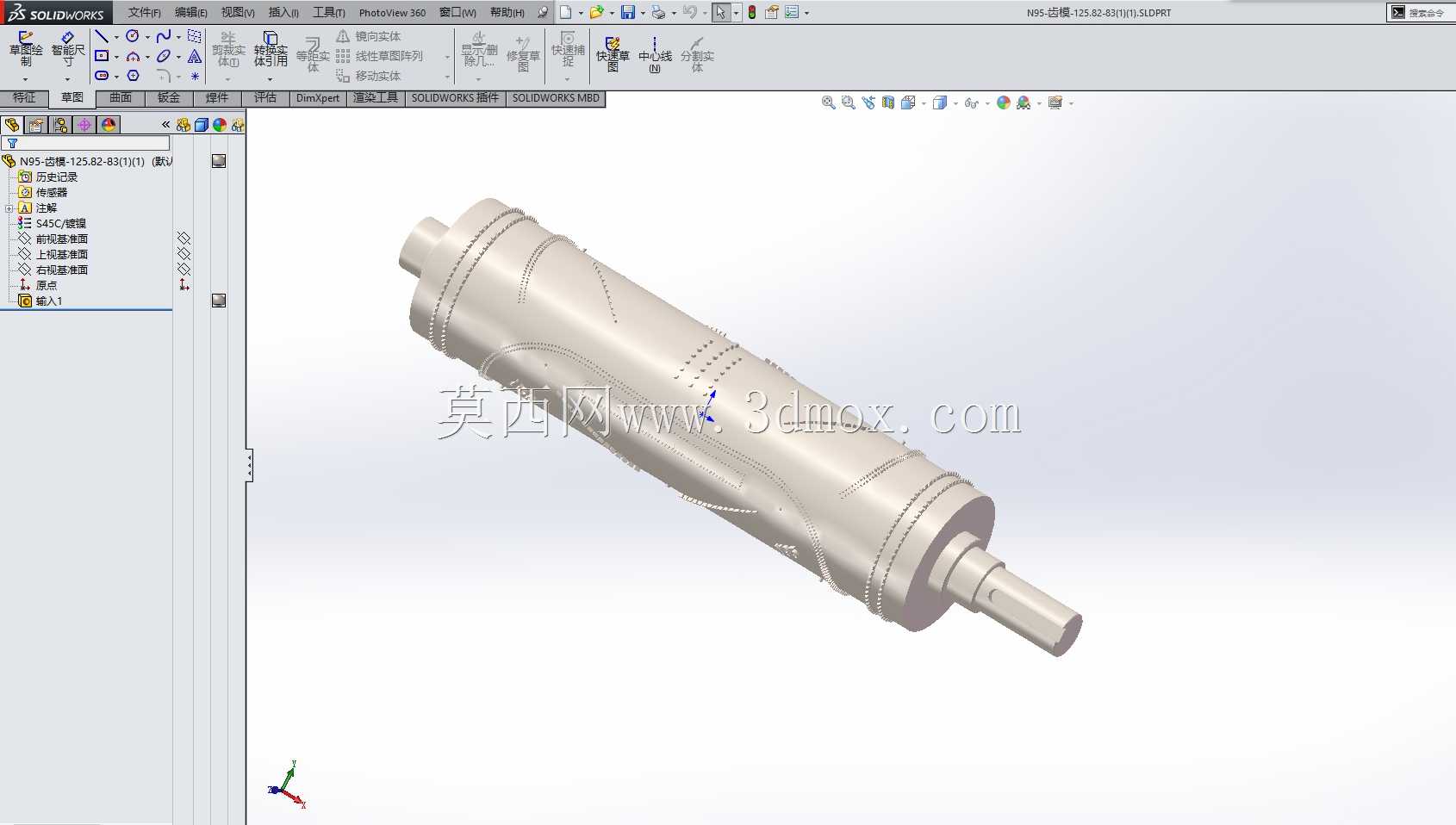

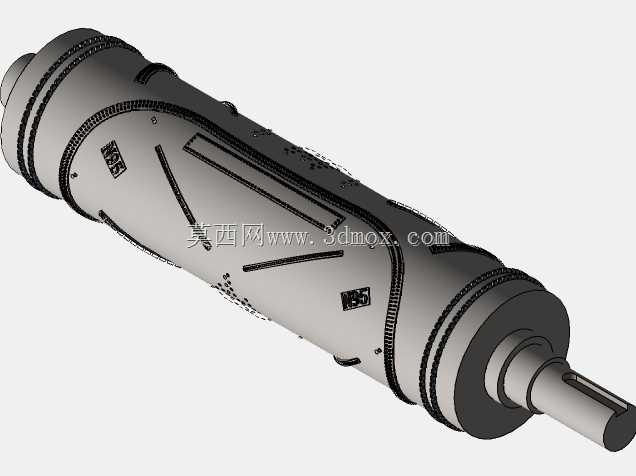

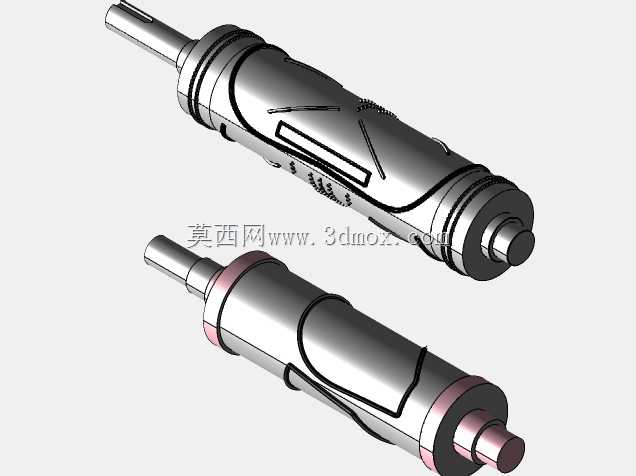

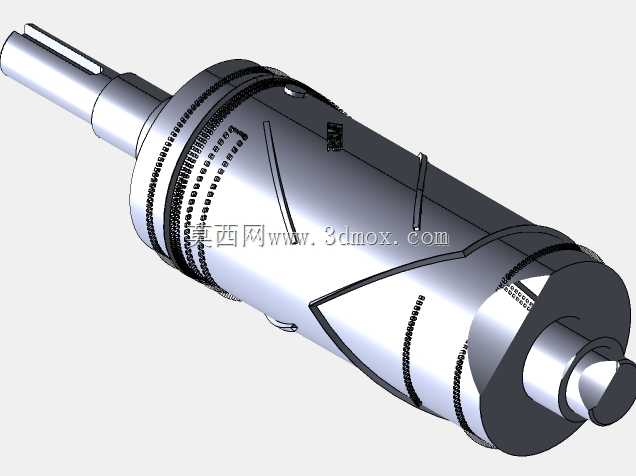

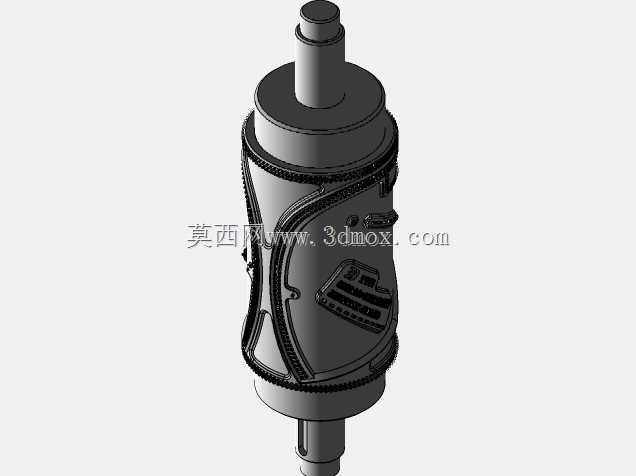

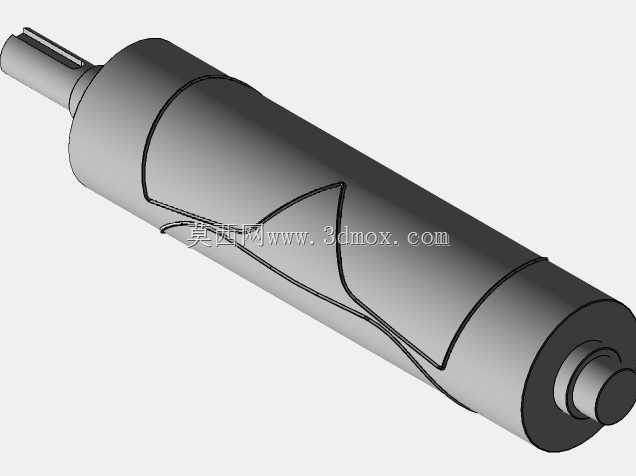

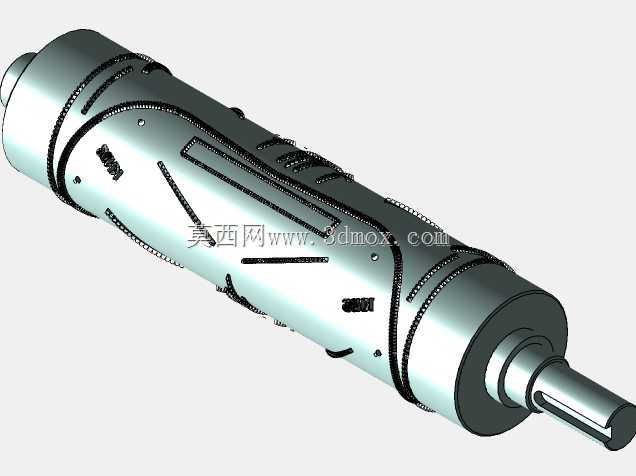

　　该辊体部件是N95口罩生产设备上的核心封边压合执行件，对应口罩生产流程中多层无纺布、熔喷布叠合后的周向封边与鼻梁条压合工序，安装于口罩机本体的成型工位传动段，两端轴颈与设备墙板上的带座轴承配合，输入端通过同步带轮连接设备主传动系统，随整机节拍做定速回转运动。从结构设计逻辑来看，辊体表面的螺旋排布凸点与斜向封边凸棱完全匹配N95口罩的立体封边轮廓，凸点高度经过精确计算，压合时刚好能穿透多层滤材实现超声熔接的定位预压，斜向凸棱则对应口罩的边缘封边轨迹，回转过程中与下方的胶辊配合，连续完成口罩坯料的封边压合成型，避免出现虚焊、压痕过深破坏滤材纤维结构的问题。设计过程中优先考虑了辊体的动平衡性能，

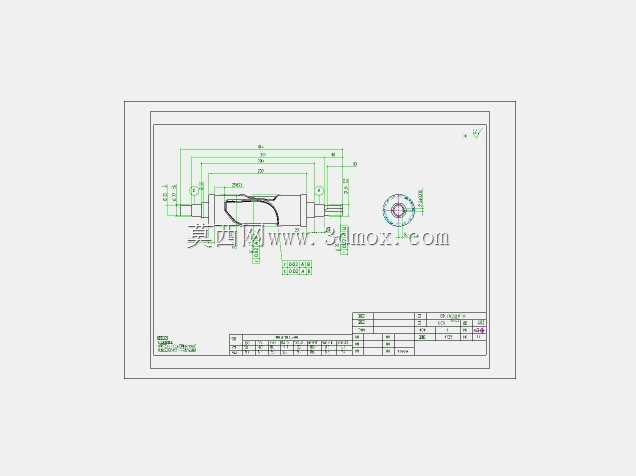

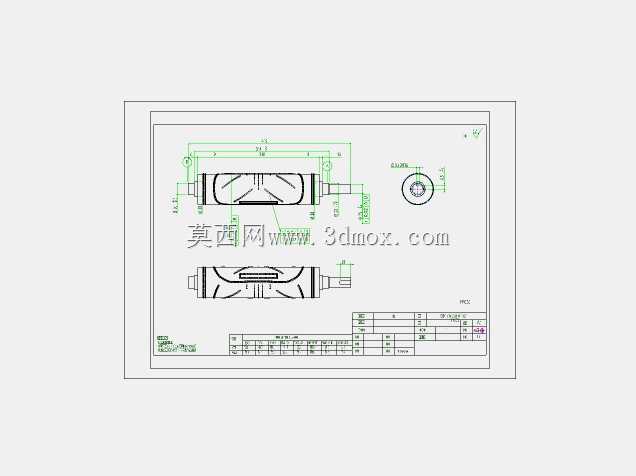

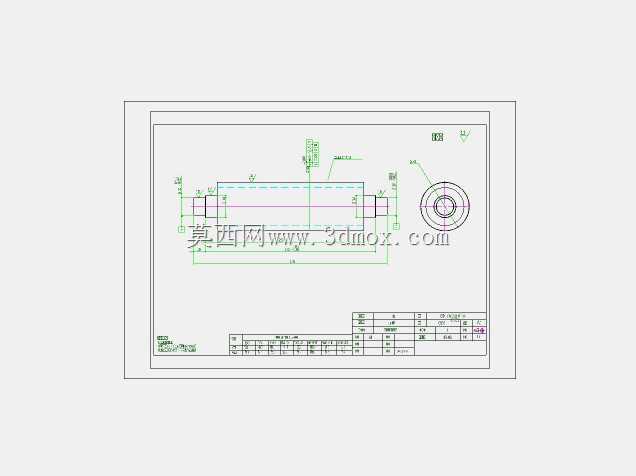

　　整体采用中空辊身加两端实心轴颈的焊接后精加工结构，辊身壁厚均匀控制在8mm，表面凸棱与凸点采用整体雕刻后淬火处理，硬度达到HRC55-60，保证长期连续运行下的耐磨性能，避免压合痕迹变浅导致的封边失效问题。安装边界方面，两端轴颈的直径公差取h6，与带座轴承的内圈实现过渡配合，轴端预留的键槽用于安装传动带轮，键槽位置避开轴颈的轴承配合段，防止装配时刮伤轴承内圈；辊身的最大回转直径经过严格校核，安装后与下方承托胶辊的中心距可通过墙板上的调节滑槽做±2mm的微调，适配不同厚度的滤材叠层压合需求，辊身表面的凸棱排布角度经过反复迭代，回转过程中与胶辊的接触线始终保持连续，不会出现间歇性冲击导致的设备振动，保证生产出的口罩封边宽度均匀一致，

　　边缘无毛刺、虚焊区域。实际生产场景中，该辊件的运行线速度与口罩机的送料速度完全同步，每回转一周即可完成多只口罩的封边压合，表面的螺旋凸点在压合过程中还能起到辅助送料的作用，避免多层滤材在压合工位出现打滑、错位的问题，有效降低生产过程中的废品率。
