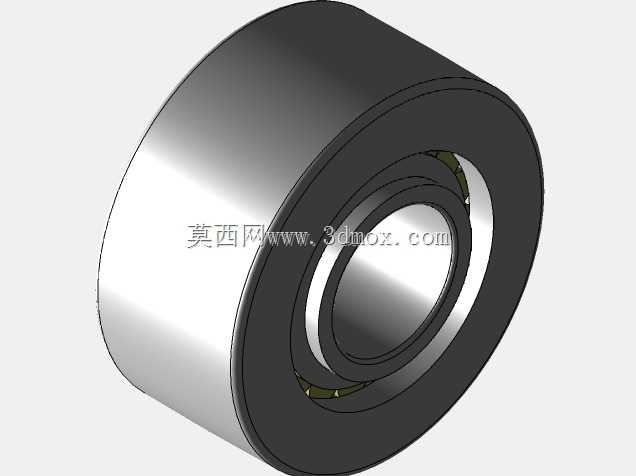

深沟球滚动轴承三维结构设计

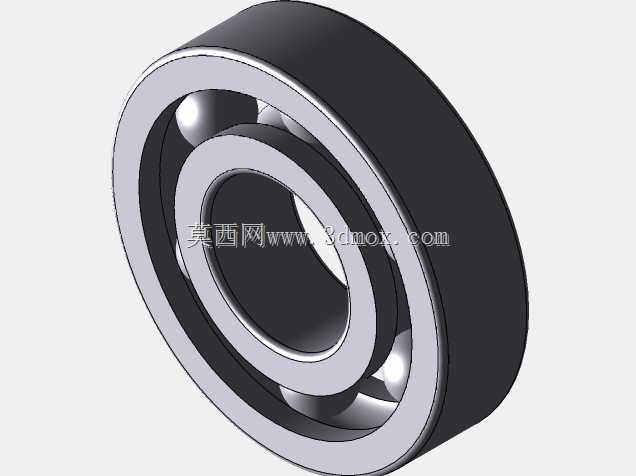

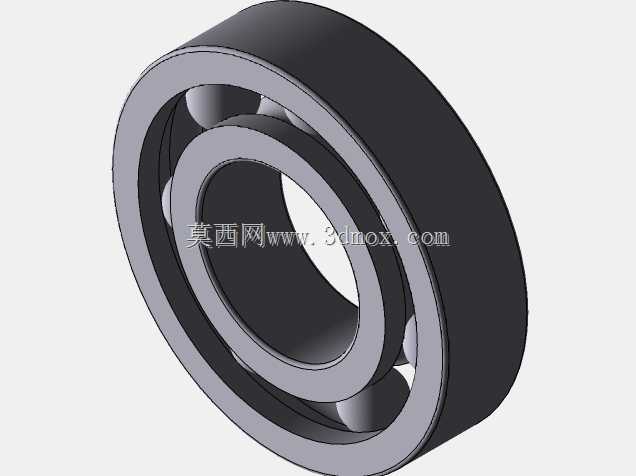

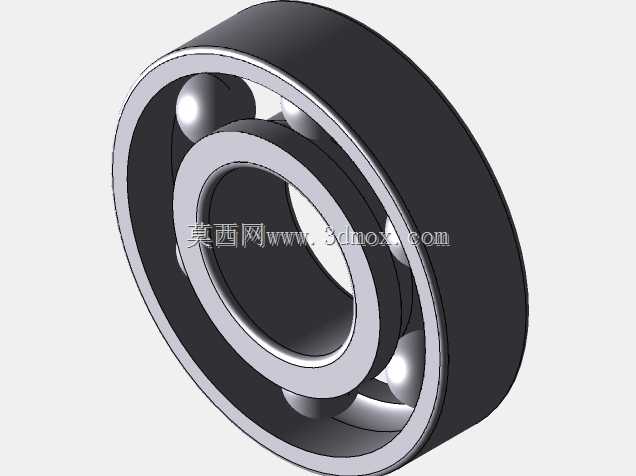

　　作为旋转传动系统里应用覆盖最广的支承部件，这款深沟球轴承的三维结构完全按照实际加工装配逻辑搭建，可直接用于设备整体装配干涉校验、运动仿真验证环节。从实际应用场景来看，这类轴承广泛适配中小功率电机输出端、输送机辊筒支承、机床进给轴辅助支承、农用机械传动轮系等多种工况，主要承担径向载荷，同时可承受一定比例的双向轴向载荷，在转速适中、载荷平稳的传动场景中能长期保持稳定的运行精度。

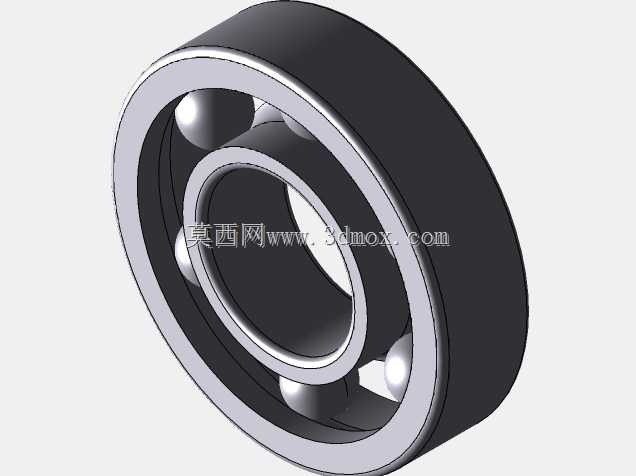

　　设计过程中优先考虑了安装边界的通用性，内圈内径、外圈外径、装配宽度均遵循常用公制轴承的尺寸系列规范，安装时内圈与轴颈采用过渡配合，外圈与轴承座孔采用间隙或过渡配合，可满足不同装配精度要求的设备选型需求。结构上由内圈、外圈、钢球滚动体、保持架四个核心部分组成，内圈外侧与外圈内侧均加工有连续的弧形滚道，滚道曲率半径略大于钢球半径，保证钢球在滚道内滚动时接触应力分布均匀，避免局部应力集中导致的早期点蚀失效。保持架采用浪形冲压结构，均匀分隔每粒钢球，防止滚动体在运转过程中相互碰撞摩擦，同时引导钢球在滚道内保持正确的运动轨迹，降低运转过程中的摩擦损耗与温升。

　　建模时还原了各零件的装配间隙，钢球与滚道之间保留了符合实际工况的微小游隙，既保证运转时滚动体不会出现卡滞，也能在承受载荷时让载荷均匀分布在多粒钢球上，避免单颗滚动体过载。从结构特性来看，这类轴承摩擦系数小、极限转速高，日常维护需求低，不需要频繁加注润滑脂即可长时间运行，在常规工作环境下的使用寿命远高于同尺寸的滑动支承结构。针对不同的安装场景，该结构可直接调整密封件配置，在粉尘较多的工况下加装双侧防尘盖，在有润滑要求的闭式传动场景中可加装接触式密封圈，防止润滑脂泄漏同时阻挡外界杂质进入滚道内部。

　　在设备整体设计阶段，这类标准件的三维模型可直接导入装配体，无需重新建模即可完成轴系的轴向定位、跨距计算，同时可模拟轴承在载荷作用下的微小变形量，为轴的刚度校核、轴承座的结构强度校验提供准确的参考依据。建模时各零件的倒角、圆角细节均按照实际加工工艺还原，内圈与轴配合的端面、外圈与轴承座贴合的端面均保留了装配定位的基准面，方便工程人员在出工程图时直接提取尺寸、标注形位公差，减少重复建模的工作量。
