纸筒纸芯卷制加工专用生产设备

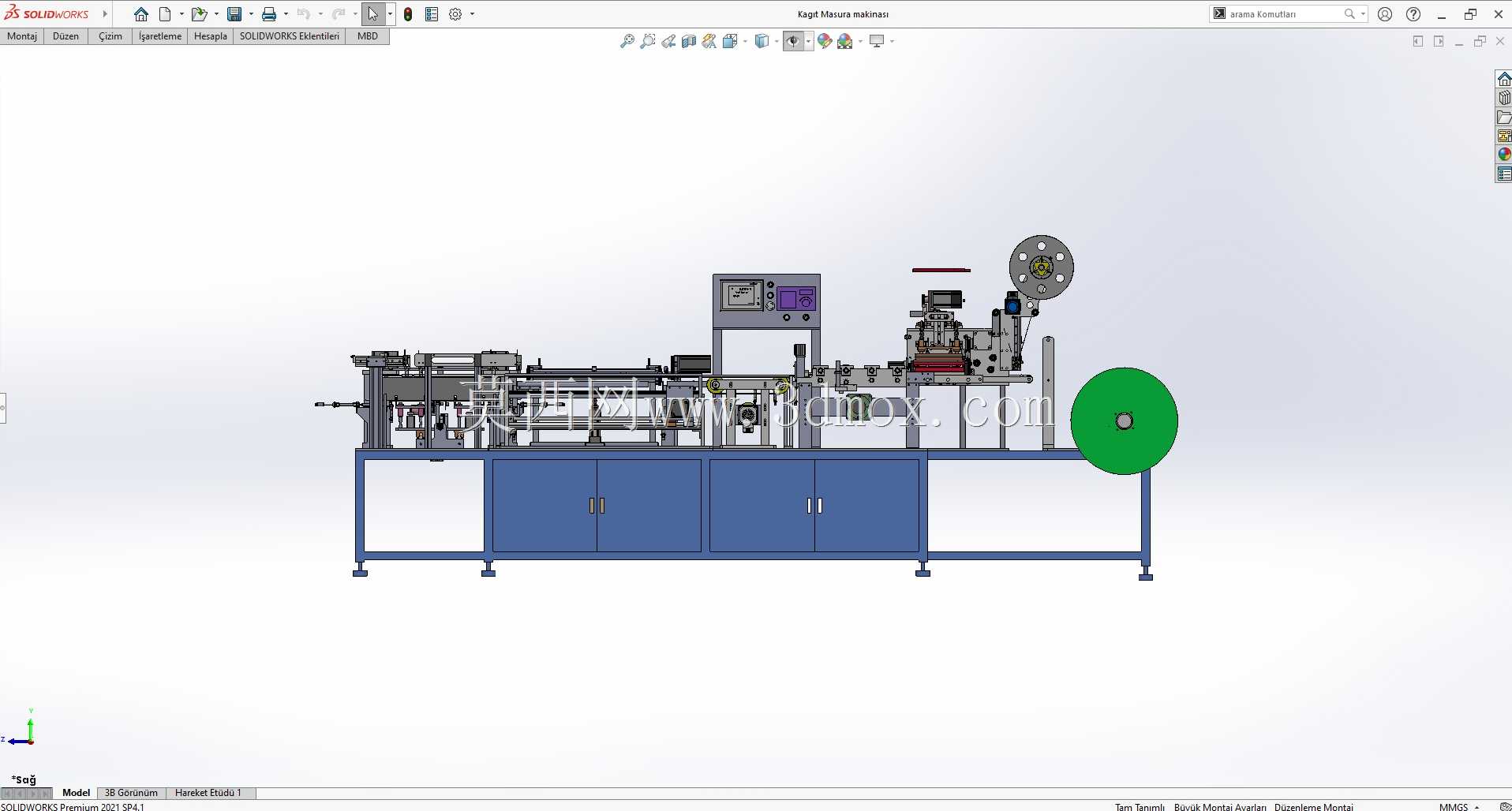

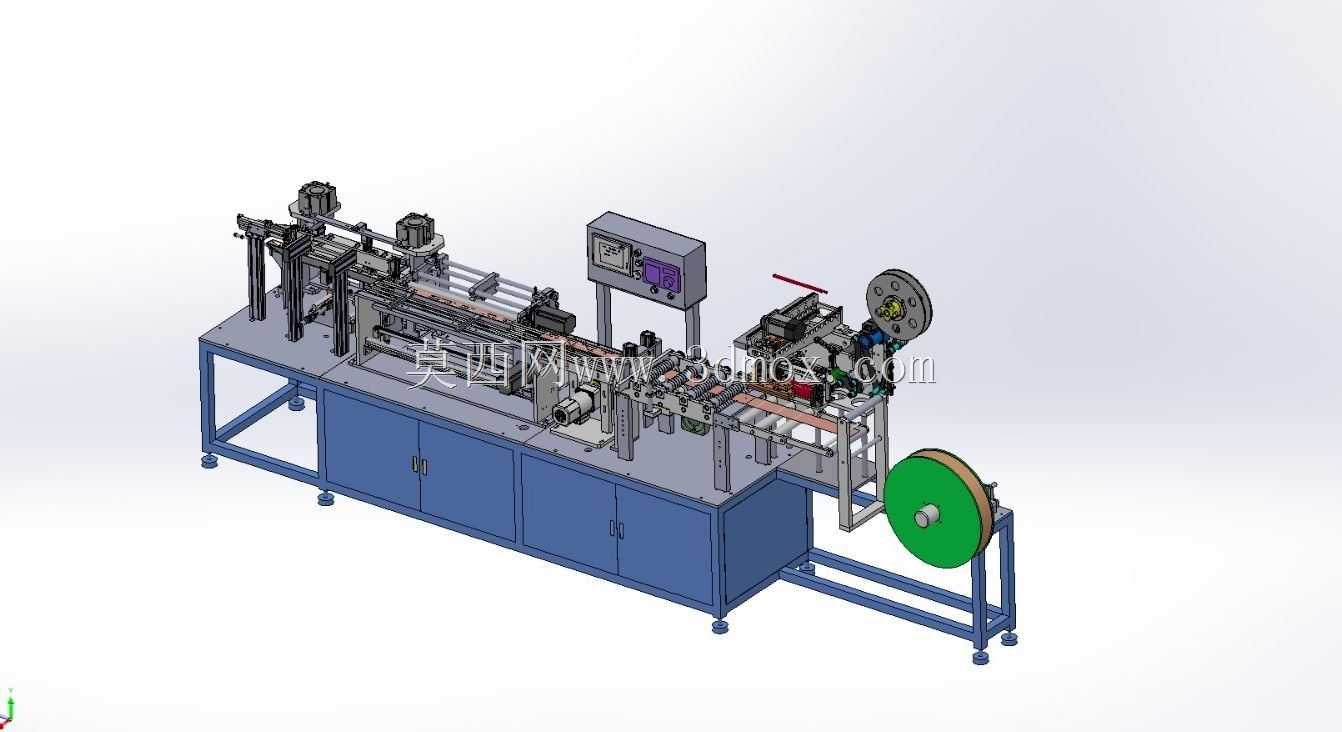

　　纸品加工车间里，纸筒、纸芯的连续卷制成型一直是影响包装耗材、工业纸管生产效率的核心环节，这套卷轴设备正是针对长条状纸筒、纸芯的连续化生产需求设计，适配卷纸芯、纸筒管的多工序连贯作业需求。从现场产线适配的角度看，设备采用落地式框架结构，底部为型钢焊接的支撑机架，下部设置封闭柜体可容纳电气控制元件、传动动力组件，既可以避免车间粉尘、纸屑侵入传动部件，也能让整体设备的安装 footprint 控制在常规产线工位的边界内，无需额外开挖地基，通过底部可调脚杯即可完成水平校准，适配车间不同平整度的水泥地面安装需求。设备的进料端设置大直径料卷放料架，可承托整幅原纸卷材，放料架自带张力调节结构，能根据卷制速度动态调整原纸的送料张力，

　　避免原纸拉扯断裂或者送料松弛导致的卷制错位。中部工位依次排布原纸导向、涂胶定位、卷制成型、长度裁切的功能模组，各模组通过线性导轨完成工位间的物料输送，传动侧采用同步带配合伺服驱动的结构，可根据生产需求调整卷制速度与裁切长度，适配不同内径、不同壁厚的纸筒纸芯生产。设计阶段充分考虑了纸品加工车间的日常运维需求，所有传动辊、导向轴的固定端都采用快拆式轴承座结构，日常清理纸胶残留、更换易损件时无需拆解整体机架，电气控制箱设置在设备中部靠上的位置，操作面板高度适配站立操作的人机工程需求，操作人员可直接在工位旁完成参数调整、启停操作。设备的出料端设置导料斜槽，卷制裁切完成的纸筒可顺着斜槽滑落到集料工位，无需额外安排人工接料，

　　减少产线的人工配置需求。从结构设计的细节来看，卷制成型模组的主轴采用调质处理的45号钢材质，表面做硬铬镀层处理，避免长期与涂胶原纸摩擦导致的表面磨损，保证卷制出的纸筒内壁光滑度一致；各导向辊都做了动平衡校正，高速送料时不会出现抖动偏移，保证原纸送料的直线度，避免卷出的纸筒出现歪头、壁厚不均的问题。这套设备可直接接入纸品加工的连续产线，上游对接原纸分切设备，下游对接纸筒烘干、端面打磨工位，完成纸筒纸芯从原料到成品的全流程连贯生产，相比传统的半自动卷管设备，可大幅减少工序间的物料转运耗时，降低人工操作带来的产品一致性偏差。
