瓦楞纸生产线断纸应急推纸装置结构

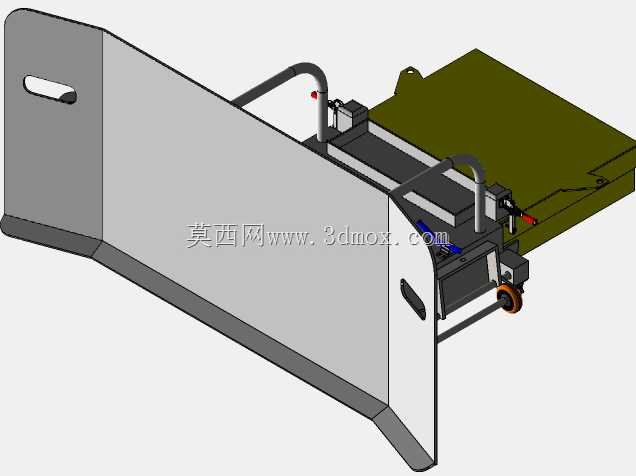

　　在高速瓦楞纸板生产线、卷筒纸分切复卷产线的日常运行中，纸张受张力波动、原纸接头强度不足、含水率不均等因素影响，突发断纸是出现频次较高的工况异常。断纸发生后，失去牵引力的连续纸幅会在导纸辊组与后续工位之间快速堆积，若不能及时将堆积纸幅推离运行通道，松散纸堆很容易卷入辊组间隙、卡滞传动部件，轻则造成产线非计划停机清障，重则刮伤辊面、扯坏导纸构件，带来额外的维修成本与产能损失。这款推纸装置正是针对这类产线痛点设计的工位辅机，整套结构采用框架式焊接主体，安装位置紧贴产线接纸台与导纸段的衔接区域，底部配置的带侧向导轮的行走轮组，直接卡装在产线预设的水平安装导轨上，安装时需保证装置底面与走纸平台的间隙控制在3-5mm，既避免运行中刮蹭平台表面，也防止薄纸边卡入间隙造成卡滞。

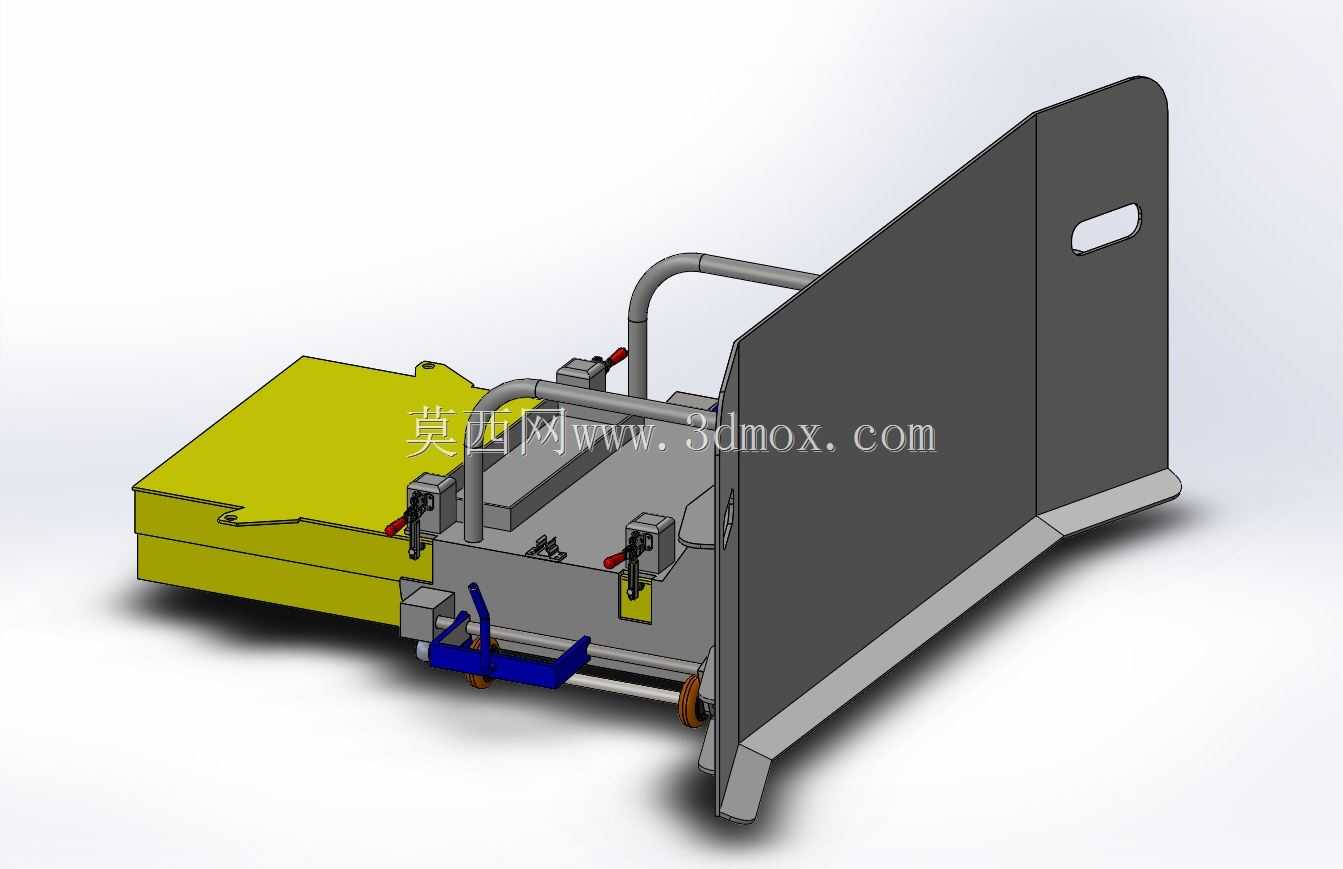

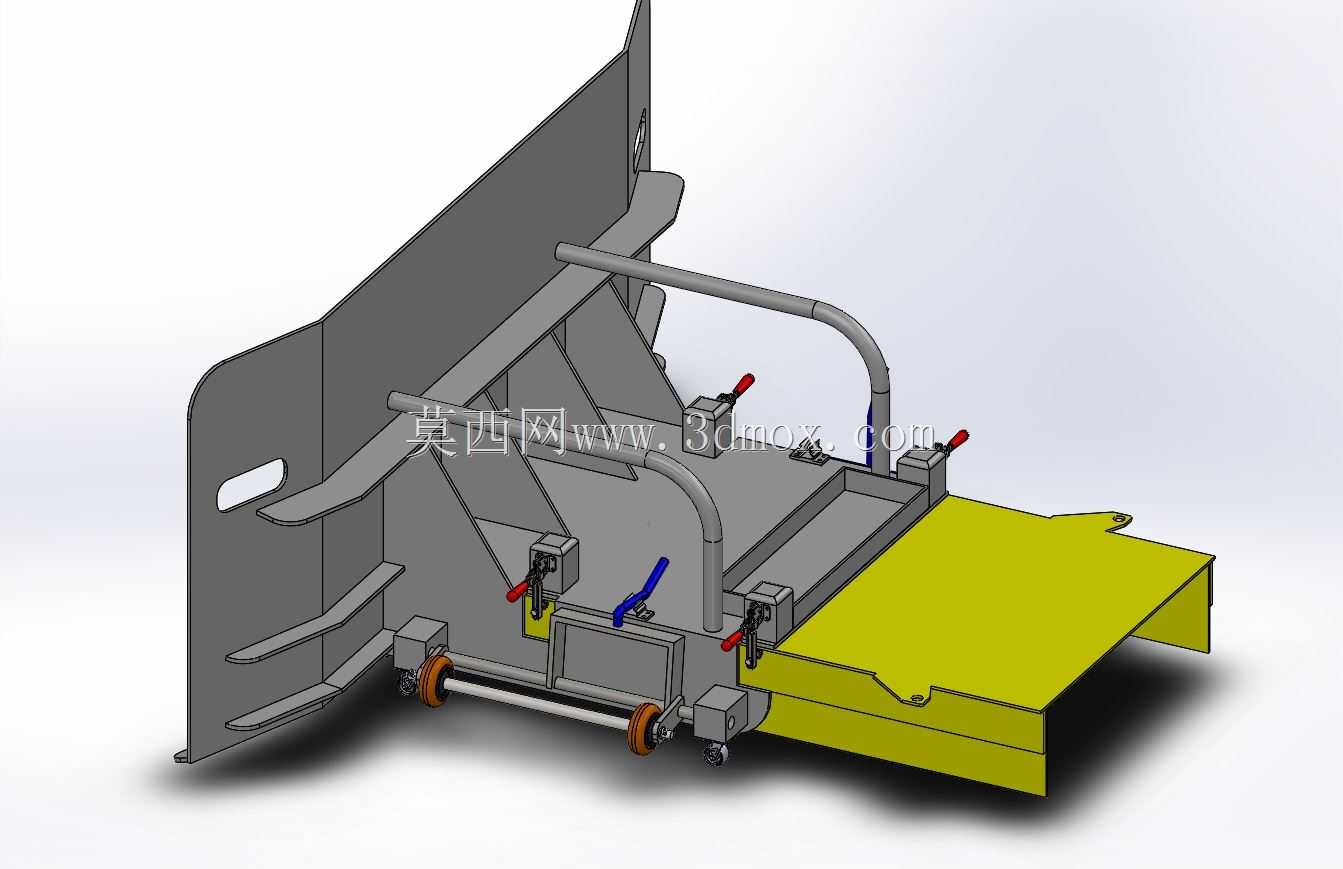

　　从功能实现逻辑来看，装置的推料工作面采用多道平行的弧形犁板结构，每道犁板的切入角度经过反复校核，推送过程中不会对纸堆产生硬挤压造成纸面折损，犁板背部焊接的斜向加强筋在不额外增加整体重量的前提下，提升了推料面的抗变形能力，即使推送重量较大的湿纸堆也不会出现板面弯折。装置两侧设置的多组快夹式锁紧手柄，分别对应不同的工作位置：当产线正常走纸时，扳下蓝色手柄的锁紧机构，将整个推纸犁固定在工位侧方的待机位，不会干涉正常纸幅的通行路径；断纸发生触发产线急停后，操作人员可快速松开锁紧手柄，握持装置上部的弧形扶手推动整机沿导轨横向移动，犁板工作面会顺着走纸方向将堆积的松散纸幅平稳推至侧方的接纸托盘上，整个清障过程无需操作人员探身进入产线辊组区域，既提升了断纸处理的效率，也规避了清障作业的安全风险。

　　设计过程中针对产线的实际安装边界做了多处适配优化：装置整体宽度匹配常规瓦线1800mm、2200mm、2500mm三种标准幅宽的安装预留位，无需对现有产线的机架做额外切割改造，直接利用原有导轨安装孔位即可完成固定；推料犁板的高度设置为320mm，刚好覆盖常规断纸工况下的纸堆堆积高度，不会因为犁板过高遮挡操作人员观察走纸状态的视线，也不会因为高度不足出现推料时纸堆翻越犁板的问题；底部行走轮采用聚氨酯包胶材质，滚动过程中不会刮伤导轨表面的镀锌层，轮组内置的深沟球轴承预填了长效润滑脂，在造纸车间多纸尘、高湿度的环境下也能长期保持滚动顺畅，减少日常维护的频次。

　　考虑到断纸后纸幅可能出现的局部缠绕情况，犁板最外侧设置了向上翘起的导料弧边，推送过程中可以将垂挂在机架边缘的纸边顺势导到推料面上，避免纸边勾挂机架螺栓、传感器支架等突出构件造成推送卡滞；扶手位置的高度设置在操作人员腰部齐平的位置，推料时可以自然发力，不需要弯腰或者抬臂操作，降低反复操作的疲劳感；所有外露的锁紧手柄、扶手构件都做了圆弧倒角处理，没有尖锐的棱角，避免作业过程中剐蹭操作人员或者刮损纸面。整套装置没有配置复杂的气动、电动驱动构件，纯手动操作的结构形式可靠性更高，在产线断电、气路失压的应急工况下也能正常使用，不会因为动力源失效影响断纸清障的效率，适配多数中小型包装纸生产企业的产线运维需求。
