造纸橡胶生产用双工位放卷设备结构

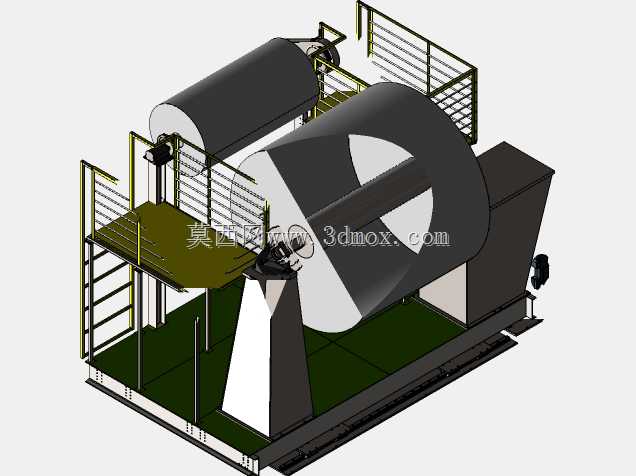

　　在造纸、橡胶卷材连续化生产场景中，放卷环节是整条产线的起始工位，直接决定后续涂布、压延、分切工序的进料稳定性，这款双工位放卷结构的设计，正是针对大克重、大直径卷材的连续换卷需求开发，避免单工位放卷换料时整条产线停机等待的产能损耗。从实际产线布局来看，该设备的安装边界需要预留卷材吊装的侧向空间，主体底座采用型钢焊接框架结构，底部预留地脚螺栓安装孔，可直接固定在车间混凝土地面上，整体占地长度适配常规幅宽卷材的回转需求，操作侧设置带护栏的登高操作平台，平台踏步采用防滑花纹钢板，护栏高度符合车间安全作业规范，方便操作人员完成卷材上料、纠偏调整、接头处理等作业。设备的核心承卷结构采用双卷筒对称布局，两个卷筒可绕中心回转轴实现工位切换，

　　当其中一个工位的卷材即将耗尽时，可提前在备用工位装好新卷，回转切换后即可快速完成接料，大幅缩短换卷停机时间，卷筒的支撑轴采用重载轴承座安装，可承载大吨位纸卷或橡胶卷的重量，避免长时间重载运行出现轴体挠曲变形。驱动部分集成在设备侧部的柜体结构内，采用变频调速驱动方案，可根据后续产线的运行速度实时调整放卷张力，避免卷材出现拉断、松垮跑偏的问题，设备上还配套设置了卷材导向护栏，在卷材放卷输出过程中限制幅面左右偏移，保证进料位置精度。从设计思路上看，这款放卷结构没有采用复杂的非标定制部件，大部分承力框架、护栏、平台都采用标准型钢、标准紧固件拼接，降低加工制造成本的同时，也方便后期运维更换配件，卷筒的夹持机构采用可调节设计，可适配不同幅宽、

　　不同内径管芯的卷材，提升设备的通用适配性，不需要针对单一规格卷材定制专属夹持部件。在实际生产应用中，该设备可对接造纸机的卷取后分切线，也可用于橡胶厂压延工序前的胶片放卷进料，放卷过程中张力控制的稳定性直接影响成品的厚度均匀性，因此结构设计时特意将张力检测辊的安装位置预留出来，可根据实际生产需求加装张力传感器，实现闭环张力控制，避免人工调整张力带来的参数波动。设备的回转工位切换机构采用带自锁的驱动结构，切换到位后自动锁止，避免运行过程中工位出现偏移，操作平台的位置刚好对应卷筒的上料高度，操作人员站在平台上即可完成管芯固定、料头牵引的操作，不需要额外搭建登高梯，提升作业安全性。整体结构的重心经过校核，

　　满载大卷材时重心落在底座安装边界内部，不会出现侧翻风险，底座上还预留了电控柜、气动元件的安装位置，可根据实际需求加装自动切刀、自动接料机构，进一步提升设备的自动化程度，减少人工操作量。对于结构设计从业者来说，这类放卷设备的建模重点在于重载部件的强度校核、回转机构的间隙控制、操作空间的人机工程适配，需要结合实际生产中的卷材参数、产线速度、换卷频率来调整各部分的结构尺寸，不能照搬通用小型放卷机的结构参数，否则很容易出现重载下结构变形、换卷对位不准的问题。
