梅坎兹马连杆式往复运动演示机构

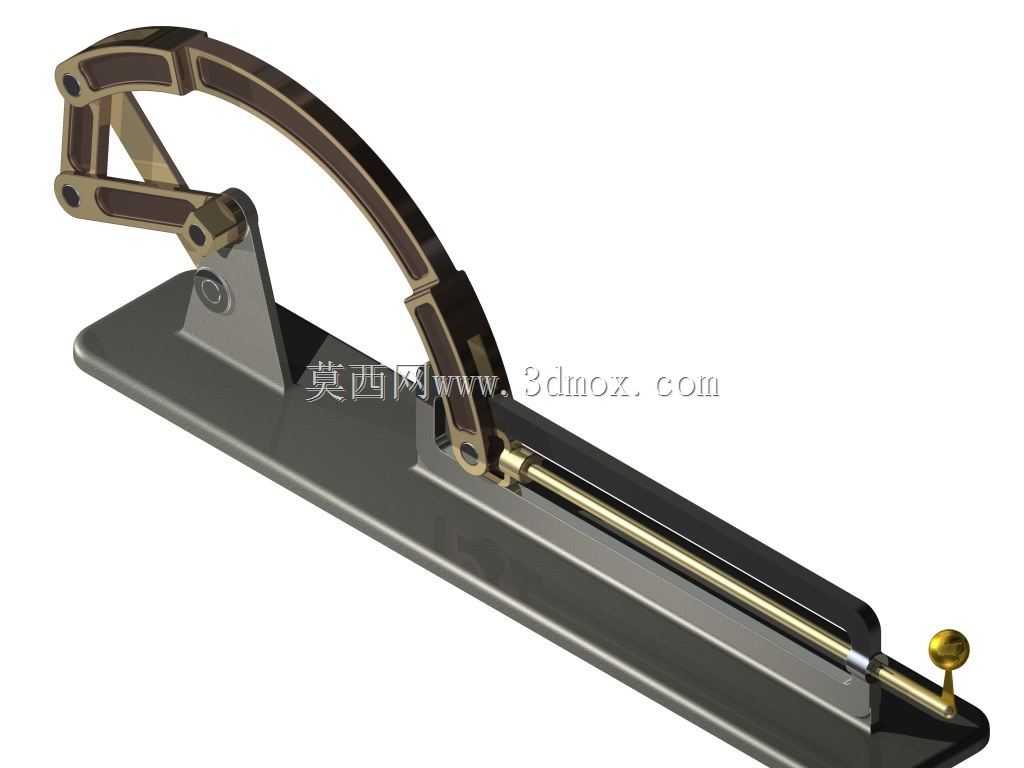

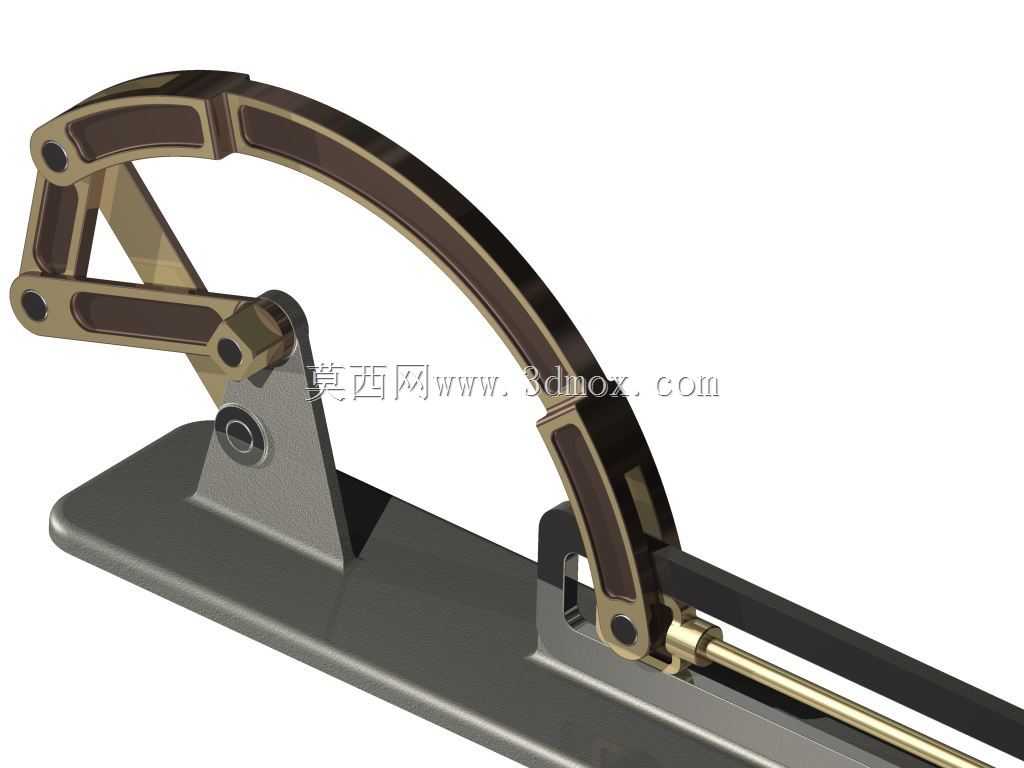

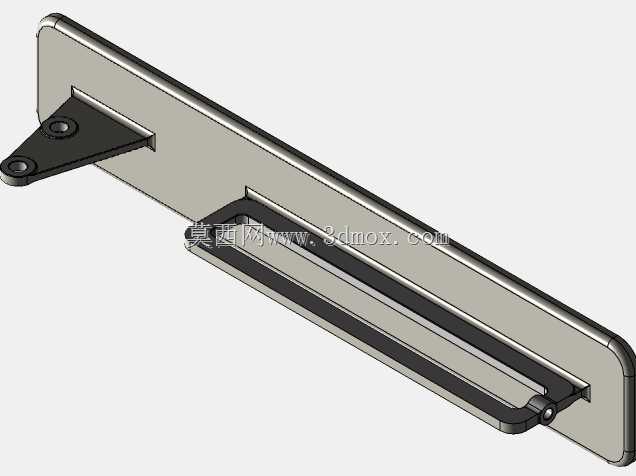

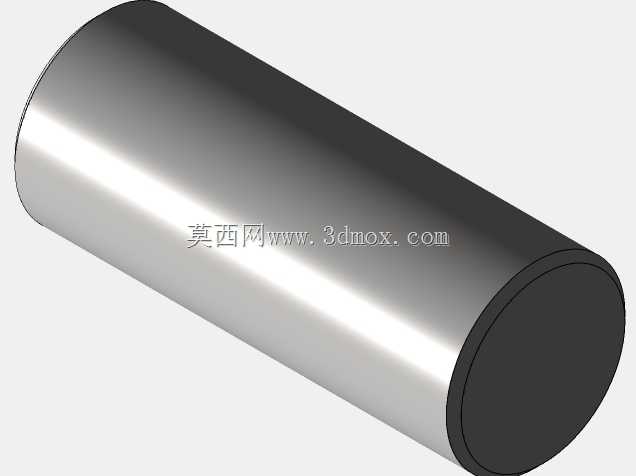

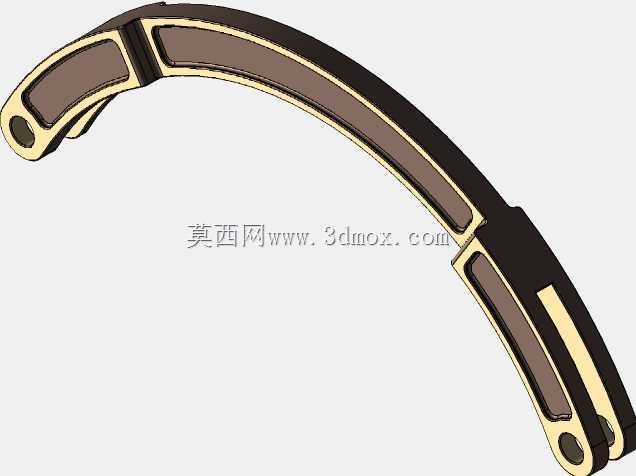

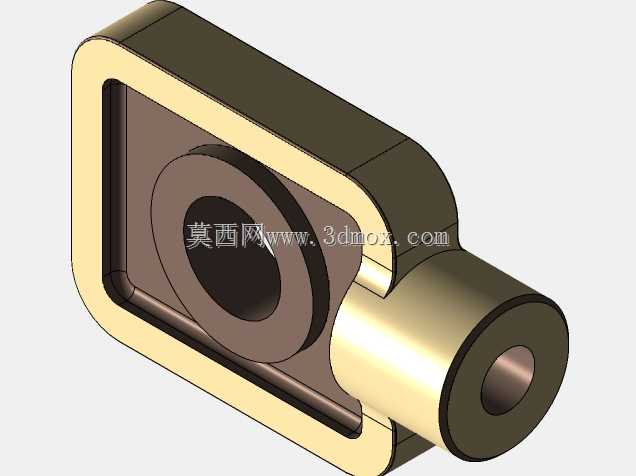

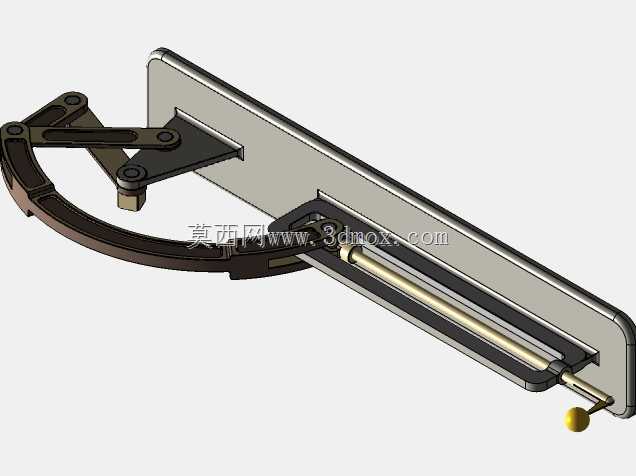

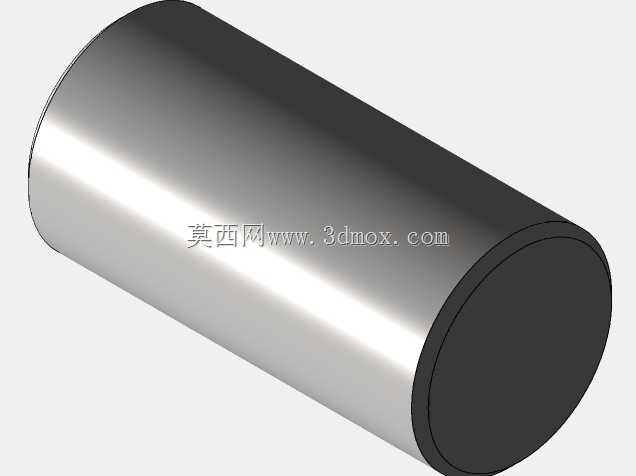

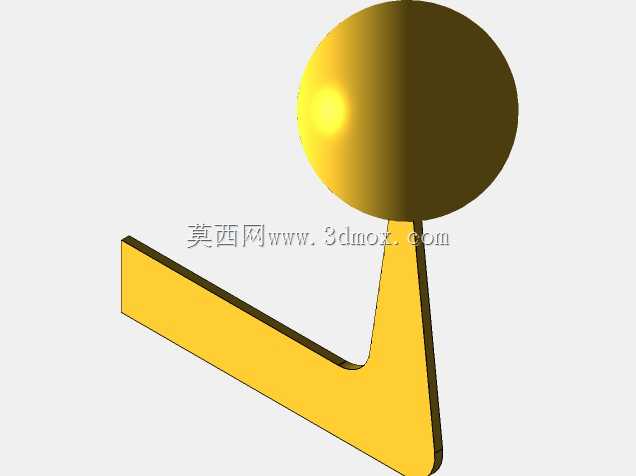

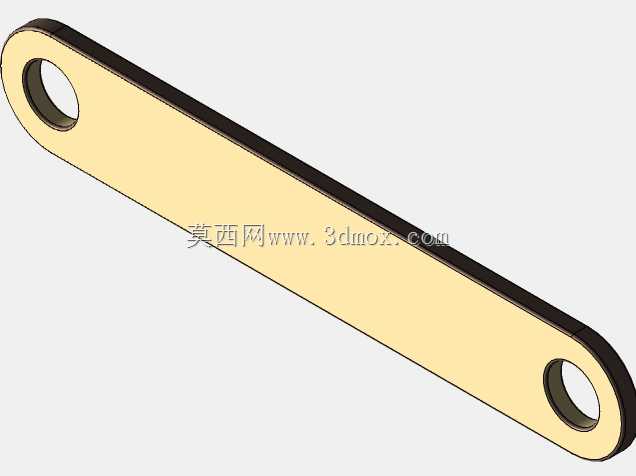

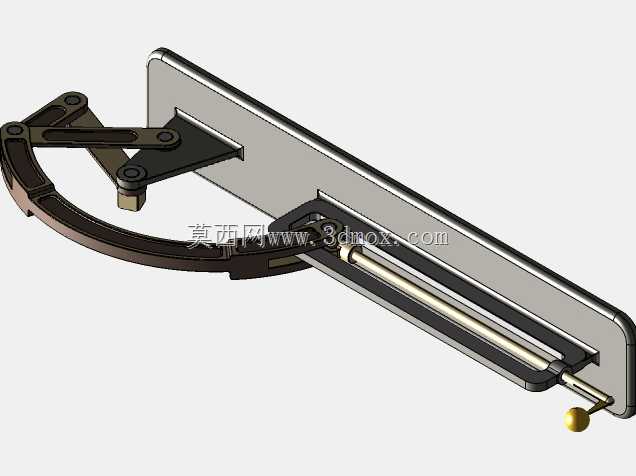

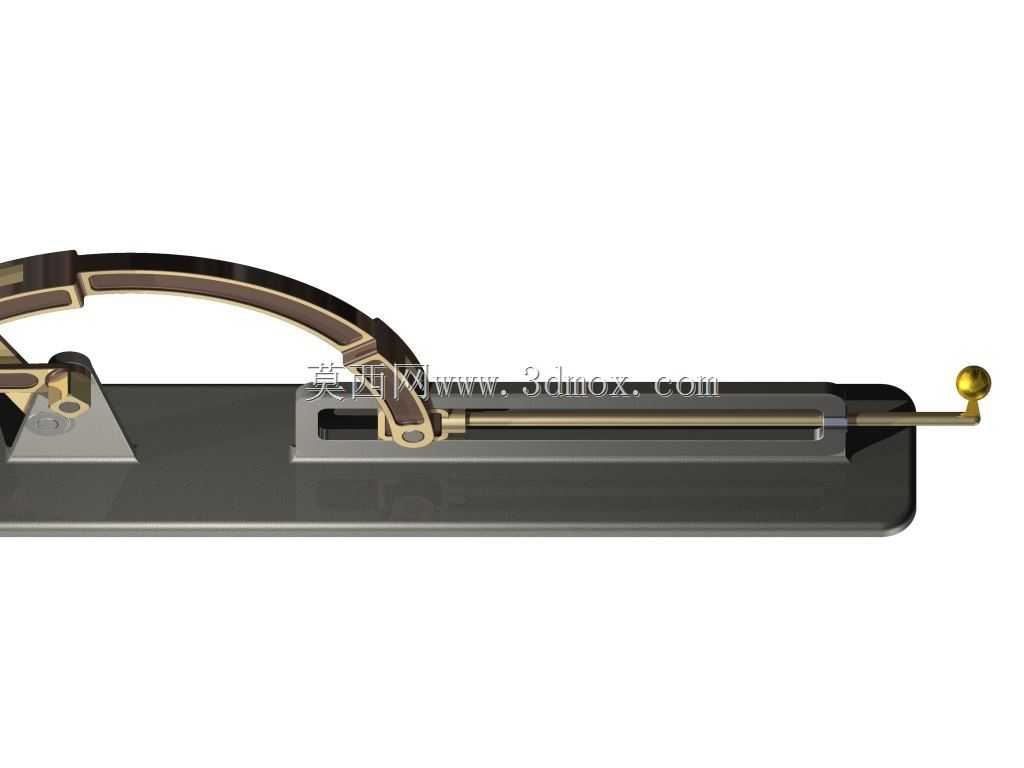

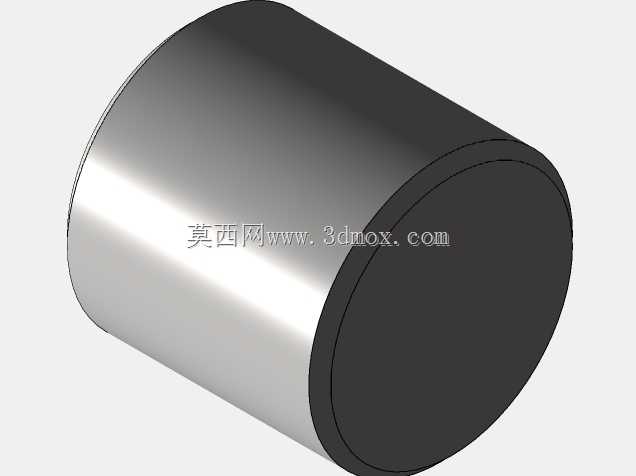

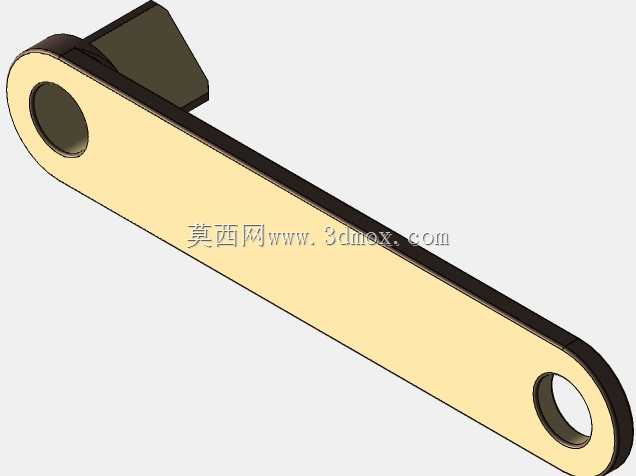

　　这套连杆式运动机构常被用于机械原理教学演示、小型自动化设备的往复动作执行单元设计参考，核心是通过多组铰接连杆的约束配合，将输入端的旋转或直线位移，转换为输出端沿弧形轨迹的可控往复摆动，相比普通曲柄滑块机构，其输出端的运动轨迹更贴合特定弧形作业面的需求，在小型裁切设备、弧形轨迹涂覆工装、教学实验台的动作单元中都能见到这类结构的衍生应用。从结构设计逻辑来看，整套机构以厚重的矩形金属底板作为安装基准，底板上通过螺栓固定立式支撑座，作为弧形摆臂的旋转铰接支点，摆臂采用分段铰接设计，每段连杆之间通过销轴连接，配合黄铜材质的导向滑杆实现运动轨迹的约束，滑杆末端设置的球形操作端既可以作为手动演示的施力点，也可以外接驱动元件实现自动往复动作。

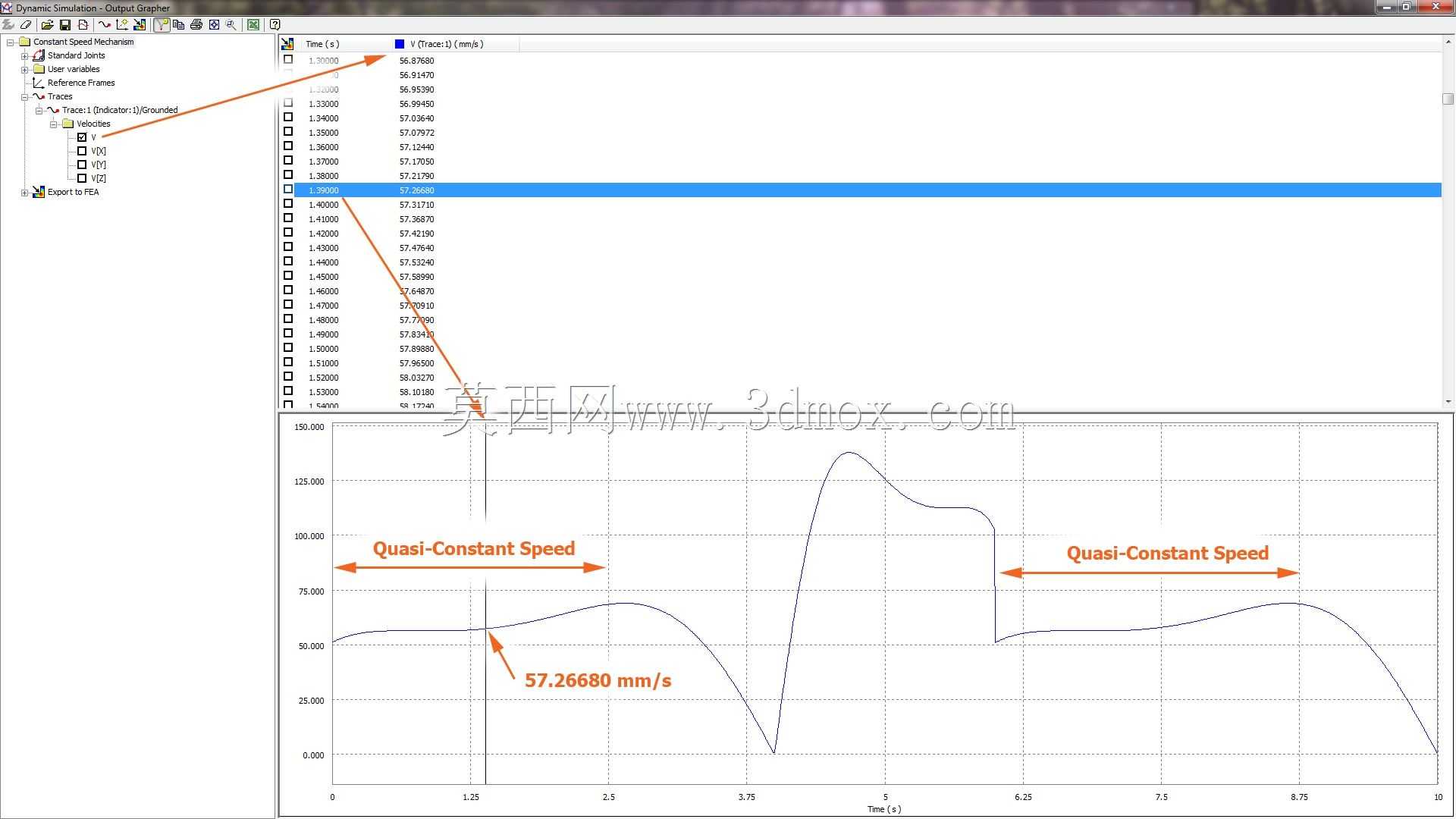

　　设计过程中需要重点校核各铰接点的转动间隙，连杆段的长度配比直接决定输出摆臂的运动轨迹弧度，若铰接点间隙过大会导致运动过程出现卡滞或轨迹偏移，因此各销轴配合处都预留了标准转动副的公差带，保证长期往复运动下的动作顺畅度。安装边界方面，整套机构的底板为平整矩形结构，四个角位可预留安装孔位，直接固定在工作台面或设备机架上，不需要额外设计复杂的转接支架，整体横向占用空间适配小型桌面级实验台或紧凑型设备的内部安装空间，摆臂的最大摆动弧度经过限位设计，不会出现过转导致的结构干涉，导向滑杆的行程与摆臂摆动角度做了匹配校核，全程运动无死点。在实际功能实现上，这套机构可以直观展示平面连杆机构的运动转换原理，

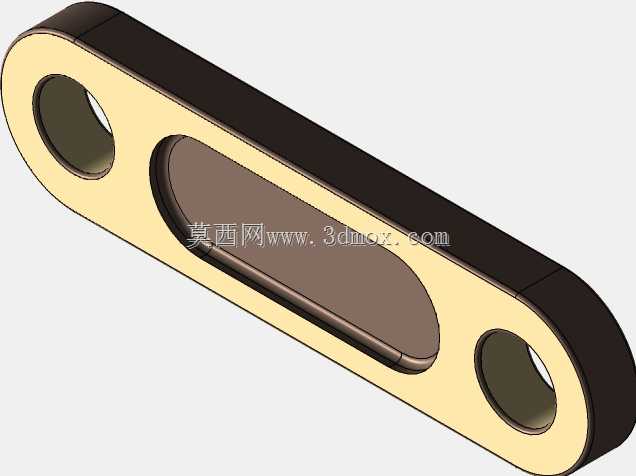

　　帮助结构设计人员理解多连杆约束下的轨迹生成逻辑，也可以经过参数调整后直接应用到需要弧形往复动作的专用设备中，比如小型工件的弧形面压合、弧形轨迹的标记作业等场景，相比采用多轴联动实现弧形轨迹的方案，纯连杆结构的可靠性更高，维护成本更低，不需要复杂的电控程序配合，纯机械结构即可实现稳定的轨迹输出。建模过程中对每个铰接点的配合关系都做了还原，连杆的截面形状、支撑座的加强筋结构、滑杆与导向套的配合长度都按照实际工程应用的比例设置，能够直接作为同类结构设计的参考模板，帮助设计人员快速校核连杆长度配比与安装空间的匹配关系，减少前期原理验证的重复建模工作量。
