多工位自动化片材成型加工设备结构

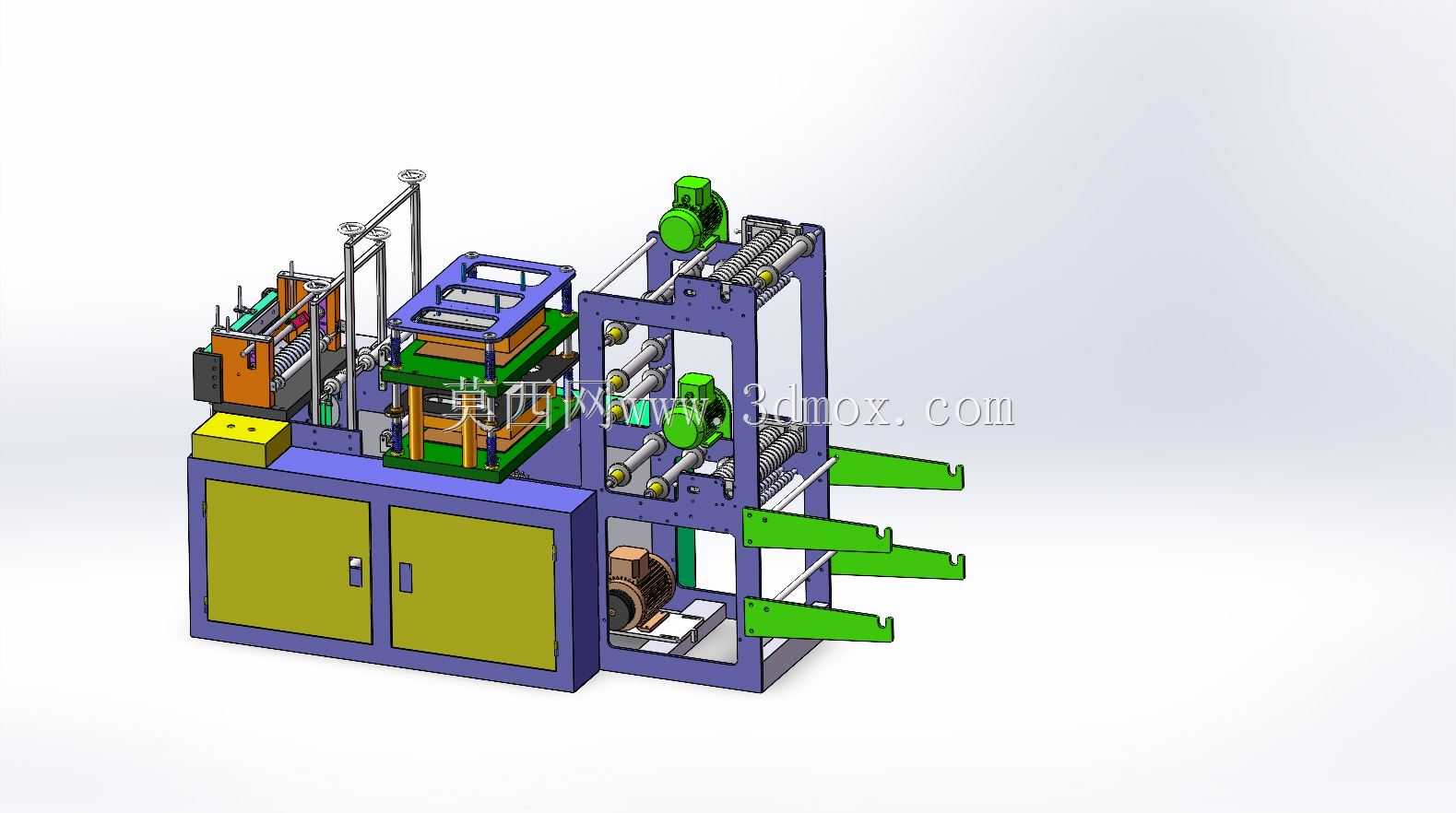

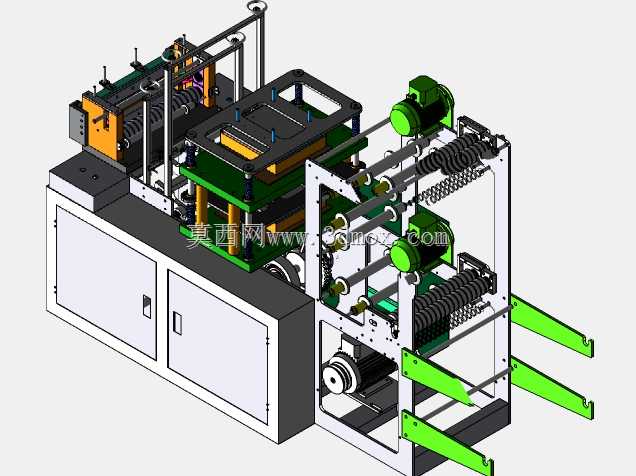

　　该设备主要面向软质片材类产品的连续成型加工场景，常见于一次性防护制品、小型包装衬垫的量产生产线中，可完成片材的自动送料、多工位热压成型、成品裁切输出的全流程作业，适配厚度在0.1-0.5mm区间的PP、无纺布、复合膜类片材加工，单工位成型节拍可匹配常规量产线的连续送料速度，无需人工介入中间工序的物料转运。设备整体采用框架式方通焊接机架作为承载基础，底部设置封闭柜体用于容纳驱动电机、传动链轮组、电气控制元件，柜体预留检修门方便日常维护时调整传动张紧度、更换易损传动件，机架底部可通过调节脚杯适配不同平整度的车间安装地面，安装时需预留侧边1.2米以上的操作维护空间，设备进料端对接上游放料架的最小间距需控制在0.8米以上，

　　避免片材送料过程中出现过度拉扯变形。设备的送料结构采用多组平行夹送辊搭配导向杆的设计，上下辊面贴合后通过链轮同步驱动，可根据片材材质调整辊间压紧力，避免送料过程中出现打滑、片材偏移的问题，送料行程可通过调整传动端的凸轮行程参数适配不同尺寸的成型模具。成型工位采用上下模对合的结构设计，上模架配备导向柱保证合模精度，模架安装位预留通用装夹螺孔，可快速更换不同规格的成型模具，适配不同轮廓的产品加工需求，成型工位旁设置的加热组件可根据加工材质调整加热温度区间，保证片材成型时的塑性状态稳定。设备出料端设置多组倾斜导料槽，成型裁切完成的成品可沿导料槽自然滑落至收集工位，导料槽的倾斜角度可根据成品重量、表面摩擦系数调整，避免成品出料时出现卡滞、

　　堆叠的问题。整体结构设计时将重载驱动组件全部布置在机架下部，降低设备整体重心，提升高速运行时的稳定性，外露传动部位均设置防护挡板，避免生产过程中异物卷入传动结构，各工位的动作时序通过机械凸轮结构实现硬联动，相比纯电控时序的设备，运行可靠性更高，长期连续作业时的时序漂移风险更低，适合三班倒的量产车间使用。
